Нарезание ключей Ford с десятью вырезами
В ключах для некоторых моделей Ford выпуска 1985 и 1986 годов вырезы находятся с одной стороны лезвия. Заготовка, которая нужна для системы с десятью вырезами, несколько длиннее и шире, чем описанная ранее заготовка с пятью вырезами. Хотя эти заготовки внешне похожи, они не взаимозаменяемые.

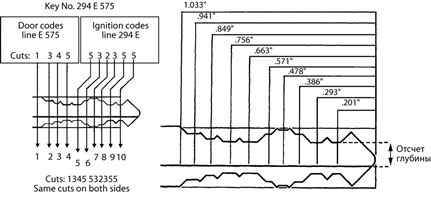

Быстрый способ измерить заготовки – совместить их кончики и проверить совпадение лезвий по длине. Ключ с десятью вырезами показан на рис. 14.4.
Рис. 14.4. Позиции (слева)
Ключи с десятью вырезами могут управлять одним или двумя дисковыми цилиндрами (в дверном замке или в замке зажигания). В цилиндре замка зажигания используются шесть механизмов секретности в позициях 5, 6, 7, 8, 9 и 10. Эти позиции находятся ближе к кончику ключа. Дверной замок также имеет шесть механизмов секретности в позициях 1, 2, 3, 4, 5 и 6, которые расположены ближе к головке ключа. Заметим, что механизмы секретности в пятой и шестой позициях совпадают в обоих замках.
Система с десятью вырезами применяется в новой серии FC кодовых таблиц, в которых приведены номера от FC100 до 344 (для кодов замков зажигания) и от FC501 до 624 (для кодов дверного замка). В таблице есть пять столбцов, обозначенных A, B, C, D и E. Обозначение ключа состоит из трех чисел, буквы и затем еще трех чисел. Вырезы ключа расположены так, как указано в соответствующих ячейках таблиц.
Чтобы продемонстрировать, как определить комбинацию вырезов, предположим, что у нас есть ключ с номером 294E575. Поскольку в обозначении ключа указана буква «E», следует обратиться к столбцу «E» в таблицах с номерами 294 и 575. В таблице номер 294 надо пройти по столбцу «E» и мы найдем серию цифр 532355, которая представляет собой кодовую комбинацию замка зажигания или фактическую последовательность вырезов в ключе.
После перехода к таблице номер 575 по столбцу «E» определяем номер 1345, который представляет собой комбинацию для дверного замка или код вырезов в ключе. Обе группы чисел вместе окончательно дают серию 1345532355 (см. рис. 14.4).
Далее следует определить направление фрезерования: от головки до кончика (слева направо) или от кончика до головки (справа налево). Это зависит от того, как составлены кодовые таблицы. В заводских таблицах позиции отсчитываются от кончика ключа к головке и первое число в комбинации ключа зажигания соответствует вырезу в первой позиции (которая является самой близкой к кончику ключа). Другие вырезы выполняются вслед за первым. Первая цифра в комбинации дверного замка – это вырез в 7-й позиции, а оставшиеся вырезы выполняют от него последовательно.
Поэтому в соответствии с заводскими таблицами комбинация для ключа 294E575 должна читаться, как 5431553235. По сути оба числа задают одну и ту же конфигурацию вырезов, но при этом важно учитывать направление, в котором делаются эти вырезы (либо справа налево, либо слева направо).
Совмещают ключи тем же самым способом. Нужно поднять малый калибр с правой стороны тисков и вставить конец ключа напротив калибра.
При переходе на изготовление ключей с десятью вырезами нужно заменить пластину для разметки позиций и переключатель регулировки глубины. Один и тот же набор компонентов не подходит для ключей того и другого типа.
Нарезание ключей Merkur
Ключи для Merkur можно изготовить на станке KD80 с использованием компонентов FM. Это означает, что пластина для разметки позиций, блок направляющей ключа, фреза и переключатель регулировки глубины должны иметь маркировку FM.
Но потребуются некоторые изменения, поскольку размеры замков Merkur и Ford не совпадают.Ключ Merkur двусторонний, но у него нет заплечика. Поэтому совместить оригинальный ключ и заготовку можно с помощью установочного калибра. На лезвиях заготовок ключей Merkur выбита маркировка "TX".
При зажиме ключа и заготовки в тисках нужно их расположить так, чтобы нижние части находились на одном уровне с нижней частью тисков. Заготовка ключа не должна опираться на верхнюю поверхность губки тисков.

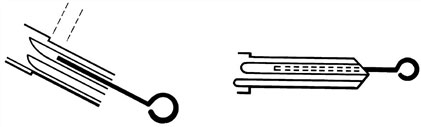

Поскольку в ключе Merkur с каждой стороны есть канавки, то ключ может поворачиваться и смещаться относительно фрезы. Наклон ключа недопустим, поскольку в этом случае результат будет неточным. Чтобы предотвратить возможность наклона ключа, нужно вставить вспомогательный стержень диаметром 1,2 мм в канавку на задней поверхности ключа (рис. 14.5). Кончик вспомогательного стержня должен не доходить до заплечика ключа на 1/8 дюйма (3 мм).
Рис. 14.5. Вставка вспомогательного стержня в канавку на обратной поверхности ключа: вставить стержень в канавку, не доводя его конец до заплечика ключа на 1/8 дюйма (3 мм) и зажать в тисках станка (С разрешения компании Ilco Unican Corp.)
При вставленном стержне нужно зажать ключ в тисках, убедившись, что нижние части ключа и тисков совмещены. Вспомогательный стержень должен оставаться в канавке во время фрезерования, как в оригинальном копируемом ключе, так и в заготовке.
Когда ключи переворачивают для обработки второй стороны, нужно быть особенно внимательным, чтобы не было наклона вперед и назад. Самые нижние точки обрабатываемой стороны должны оставаться напротив нижней части тисков, а горизонтальные линии ключа должны соответствовать горизонтали тисков.
Дублирование ключей
Чтобы настроить станок KD80 с дешифратором на дублирование ключа, нужно просто установить переключатель глубины в нейтральное положение.
На переключателе глубины для ключей GM есть пять позиций, обозначенных цифрами (1, 2, 3, 4 и 5) и две буквы (GM) (см. рис. 14.2). Когда кнопка повернута таким образом, что обозначение «GM» оказывается напротив индексной метки, положение соответствует нейтральной установке. В этом положении конец направляющей ключа находится в той же самой плоскости, что и край фрезы, выставленной в фабричных условиях.
Совмещение направляющей ключа и фрезы обычно называют настройкой. Проверить настройку можно следующим образом. Зажать две заготовки ключей в тисках слева и справа. Затем поднять каретку так, чтобы левая заготовка ключа коснулась конца направляющей ключа. При этом заготовка правого ключа тоже должна коснуться фрезы. Если на правой заготовке нет касания, то нужно перемещать направляющую ключа вперед или назад до тех пор, пока обе заготовки не соприкоснутся (рис. 14.6).
Рис. 14.6. Регулировка положения направляющей ключа относительно фрезы (С разрешения компании Ilco Unican Corp.)
Чтобы отрегулировать положение направляющей ключа, надо ослабить винт фиксации глубины (винт со шлицем) и повернуть винт регулировки глубины на 1/8 оборота или меньше в зависимости от ситуации. Затем винт фиксации глубины необходимо затянуть. Когда настройка выполнена правильно и переключатель глубины находится в нейтральном положении, станок KD80 готов к дублированию ключей.
