Руководство слесаря по замкам

С помощью справочника можно сравнивать контуры ключей по рисункам. Очень часто это избавляет от хранения большого количества заготовок. Положив ключ на рисунок заготовки, совместив оба заплечика, вы, как правило, сможете определить, имеет ли лезвие нужный вам размер. Удерживая ключ так, чтобы его кончик был направлен вверх прямо над чертежом, где изображены контуры канавок-прорезей (при этом лицевая поверхность ключа должна совпадать с соответствующим направлением, которое показано на рисунке), вы можете определить, совпадают ли канавки для этого ключа. В прил. 1 приведен полный перечень заготовок ключей с перекрестными ссылками. Сократить ваше время при поиске заготовок ключей помогут данные табл. 2.2 для быстрого определения совпадающих направляющих канавок.

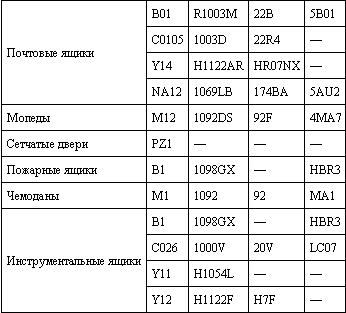

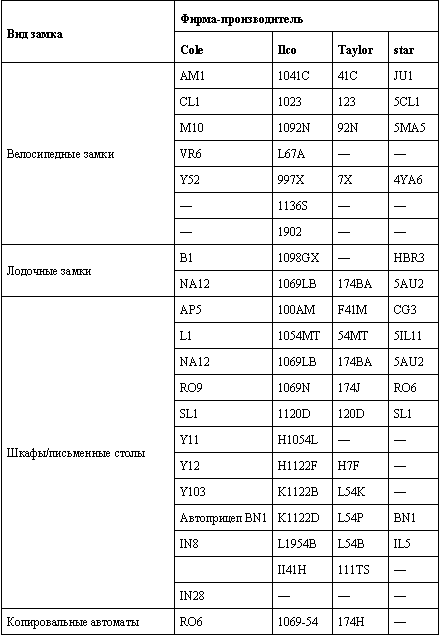

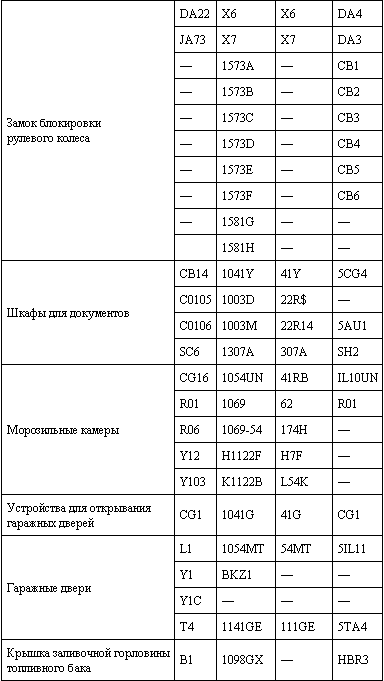

Таблица 2.2. Замки с одинаковыми направляющими канавками

Изготовление дубликатов ключей вручную

В настоящее время слесари-замочники редко делают ключи вручную. Существуют многофункциональные станки для изготовления практически любого ключа. Тем не менее каждый замочник должен уметь изготавливать копии ключей вручную. Этот навык необходим в экстренных ситуациях, когда станок для изготовления нужного ключа недоступен. Кроме того, ручной способ пригодится, например, при использовании импрессии (копирование ключа по деформационным отпечаткам).

Для изготовления копии ключа вручную потребуются тиски, надфили (трехгранные, полукруглые и плоские конические) и заготовки ключей. Нужно зажать заготовку в тисках и аккуратно сделать на ней правильные вырезы надфилем. Правильными будут те вырезы, которые имеют те же самые углы, глубину и положение или распределение, как у вырезов на ключе.

Совет

Для практики следует сравнить контуры канавок и формы головок ваших ключей с ключами на рис. 2.9. Есть вероятность, что, по меньшей мере, один из ваших ключей будет совпадать.

Метод выпиливания

При изготовлении ключа с бородкой разумно сначала сделать шаблон, а затем по нему вырезать копию. Чтобы изготовить шаблон, нужно прочно зажать пластину из мягкого металла вокруг лезвия ключа и сделать на нем углубления, соответствующие вырезам ключа.

В металлической заготовке нужно сделать вырезы, которые должны совпадать с бородкой. Удалите шаблон и приставьте его к лезвию заготовки ключа с бородкой. Зажмите заготовку и шаблон в тисках и аккуратно сделайте прорези в заготовке, чтобы они совпадали с моделью (рис. 2.10).

Рис. 2.10. Шаблон ключа с бородкой можно изготовить из тонкой металлической полоски

Для изготовления копии плоского или рифленого ключа необходимо, чтобы ключ и заготовка одновременно были зажаты в тисках. Зафиксировав обе детали в одинаковом положении, нужно совместить ключ и заготовку по заплечикам и зажать их в тисках. Используя ключ в качестве образца, следует тщательно скопировать все разрезы на заготовке с помощью плоского надфиля.

Копировать цилиндровый ключ вручную нужно, зажимая ключ и заготовку вместе в тисках (совмещая их по заплечикам). Затем с помощью полукруглого или трехгранного надфиля следует аккуратно скопировать вырезы.

Копчение ключа

Некоторые замочники считают, что копировать плоские, рифленые или цилиндровые ключи легче, если ключ закоптить перед вырезанием заготовки. Сажа на закопченном ключе поможет вам определить момент, когда заготовка будет в достаточной степени обработана напильником. Когда надфиль загрязняется сажей от заготовки, вы поймете, что пропилили на достаточную глубину.

Закоптить ключ можно, зажав его плоскогубцами и подержав в пламени свечи так, чтобы вырезы были направлены вниз. Нужно двигать ключ над пламенем до тех пор, пока не накопится достаточно сажи во всех вырезах.

После вырезания закопченного ключа следует убедиться, что сажа полностью удалена с ключа, поскольку она может стать причиной повреждения замка.

3. Замки с нарезкой, сувальдные, дисковые и пластинчатые цилиндровые замки с боковым стержнем

Замки, которые рассматриваются в этой главе – с нарезкой, сувальдные, дисковые и пластинчатые цилиндровые замки с боковым стержнем – получили свои названия по особенностям внутренней конструкции.

Замки с нарезкой (бессувальдные)

Изобретение замка с нарезкой приписывают римлянам. Это один из самых старых типов замка, используемых в настоящее время; он обеспечивает минимальную степень безопасности. Наименование «с нарезкой» относится к внутренней конструкции, которая блокирует «чужие» ключи при их вставке в замок и попытке открыть его. Замки с нарезкой изготавливают различной формы и размера, например навесные и дверные замки. Причем снаружи некоторые из замков с нарезкой выглядят вполне надежно. Вы можете быстро идентифицировать замок с нарезкой по характерной замочной скважине или широкому отверстию для ключа (рис. 3.1).

Рис. 3.1. Пример замка с нарезкой (С разрешения компании Ilco Unican Corp.)

Надежность замков с нарезкой, прежде всего, зависит от вырезов внутри него. Вырезы бывают и в замках других типов, но не в качестве основного средства обеспечения безопасности. Вырезы являются фиксированными ограничителями внутри корпуса замка; они предотвращают вставку и проворачивание неподходящих ключей. В теории только ключ с вырезами, которые совпадают по размерам и положению нарезок, могут открывать/закрывать замок.

Нарезка предотвращает проворачивание «чужих» ключей до положения, при котором замок будет открыт (рис. 3.2).

Рис. 3.2. Ключ с бородкой должен иметь вырезы, которые соответствуют выступам в замке

Замки с нарезкой непригодны в тех случаях, когда нужно обеспечить высокую степень безопасности, т. к. стандартный замок с нарезкой имеет менее 50 вариантов ключей. Это означает, что человек, обладающий 50 разными ключами для замка такого типа, может открыть все эти замки.

Изменение размеров вырезов и их конфигурации обеспечивает лишь несколько вариантов ключей. Число нарезок меняется в зависимости от размера замка. Система ключей для замка с нарезкой принципиально не может быть достаточно обширной, чтобы быть на уровне с современными замками, обеспечивающими высокую степень безопасности.

Наиболее важная проблема для замков с нарезкой заключается в том, что для открывания подобного замка не обязательно требуется ключ с правильно сделанными вырезами. Нарезку можно легко обойти, используя очень тонкий (так называемый скелетный) ключ.
