Конечно, у ровной окружающей замок стены масса недостатков, так как в случае если атакующие добирались до ее подножия, то становились недосягаемыми для защитников. Тот, кто рискнет высунуться из амбразуры, будет немедленно застрелен, тот же, кто остался бы под защитой зубцов, не смог бы причинить нападавшим никакого вреда. Поэтому наилучшим выходом стало расчленение стены и строительство по ее периметру через равные интервалы сторожевых башен или бастионов, которые выдавались вперед, за плоскость стены в поле, и сквозь стрелковые щели в их стенах защитники получали возможность стрелять из бойниц во всех направлениях, то есть простреливая противника в продольном направлении, по анфиладе, как выражались в те времена. Вначале такие башни были прямоугольными, но затем их стали возводить в виде полуцилиндров, выступающих с наружной стороны стен, внутренняя же сторона бастиона была плоской и не выступала за плоскость стены замкового двора. Бастионы приподнимались над верхним краем стены, разделяя пешеходный парапет на сектора. Дорожка продолжалась и через башню, но в случае необходимости ее можно было блокировать массивной деревянной дверью. Поэтому если какому-то отряду нападавших удавалось проникнуть на стену, то его можно было отрезать на ограниченном участке стены и уничтожить.

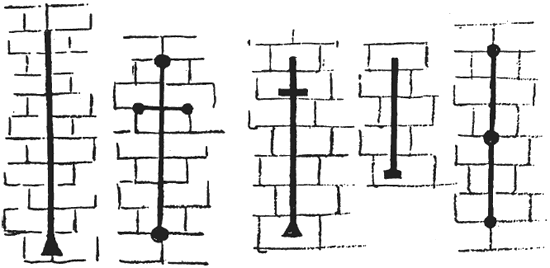

Рис. 14. Различные типы стрелковых щелей. Во многих замках в различных их частях располагались стрелковые
Замки, которые можно видеть сегодня в Англии, обычно имеют плоскую вершину и не покрыты кровлей. Верхний край стен тоже плоский, если не считать зубцов, но в те времена, когда замки использовались по своему прямому назначению, главные башни и бастионы часто имели крутую кровлю, какие и в наши дни можно видеть в замках континентальной Европы. Мы склонны забывать, глядя на такие полуразрушенные замки, как Уск в Дувре или Конисборо, не устоявшие под натиском неумолимого времени, какими они были покрыты деревянными кровлями. Очень часто верхняя часть – парапеты и пешеходные дорожки – стен, бастионов и даже главных башен венчалась длинными деревянными крытыми галереями, которые назывались ограждениями, или по-английски hoarding (от латинского слова hurdicia), или парусом. Эти галереи выступали за наружный край стены приблизительно на 6 футов (около 2 метров), в полу галерей были проделаны отверстия, позволявшие стрелять сквозь них в нападавших у подножия стены, бросать в атакующих камни и лить на их головы кипящее масло или кипяток. Недостатком таких деревянных галерей была их хрупкость – эти сооружения можно было разрушить с помощью осадных машин или поджечь.

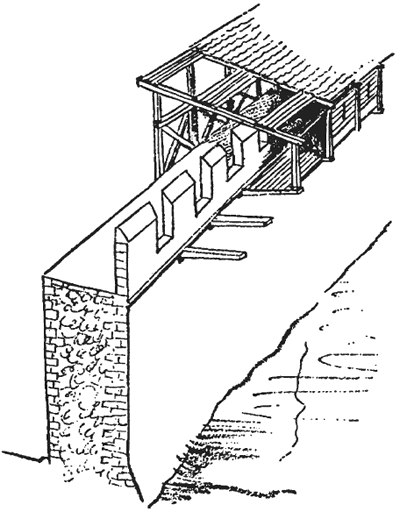

Рис. 15. На схеме показано, каким образом к стенам замка пристраивали ограждения, или «перемычки». Вероятно, их ставили только в тех случаях, когда замку угрожала осада. Во многих стенах замковых дворов до сих пор можно видеть квадратные отверстия в стенах под зубцами. В эти отверстия вставляли балки, на которые и ставили ограждение с крытой галереей.
Самой уязвимой частью стены, окружавшей двор замка, были ворота, и сначала обороне ворот уделяли пристальное внимание. Самым ранним способом защиты ворот было их расположение между двумя прямоугольными башнями. Хорошим образцом данного типа защиты является устройство ворот в сохранившемся до наших дней Эксетерском замке XI века. В XIII веке квадратные надвратные башни уступают место главной надвратной башне, которая представляет собой слияние двух прежних с надстроенными над ними дополнительными этажами. Таковы надвратные башни в замках Ричмонд и Ладлоу. В XII веке более распространенным способом защиты ворот было строительство двух башен с обеих сторон от въезда в замок, и только в XIII веке появляются надвратные башни в их законченном виде. Две фланкирующие башни теперь соединяются в одну над створом ворот, становясь массивным и мощным фортификационным сооружением и одной из самых главных частей замка. Ворота и въезд превращаются отныне в длинный и узкий проход, блокированный с каждого конца портикулами. Это были вертикально скользившие вдоль вырубленных в камне желобов створки, выполненные в виде больших решеток из толстого бруса, нижние концы вертикальных брусьев были заострены и окованы железом, таким образом, нижняя кромка портикулы представляла собой ряд заостренных железных кольев. Такие решетчатые ворота открывали и закрывали с помощью толстых канатов и лебедки, расположенной в специальной камере в стене над проходом. В «кровавой башне» лондонского Тауэра и сегодня можно видеть портикулу с действующим подъемным механизмом. Позднее вход стали защищать с помощью «мертьер», смертоносных отверстий, просверленных в сводчатом потолке прохода. Через эти отверстия на всякого, кто пытался силой прорваться к воротам, сыпались и лились обычные в такой ситуации предметы и вещества – стрелы, камни, кипяток и горячее масло. Однако более правдоподобным представляется другое объяснение – через отверстия лили воду в случае, если противник пытался поджечь деревянные ворота, так как самым лучшим способом проникнуть в замок было набить проход соломой, поленьями, хорошенько пропитать смесь горючим маслом и поджечь; убивали сразу двух зайцев – сжигали решетчатые ворота и поджаривали защитников замка в надвратных помещениях. В стенах прохода находились маленькие помещения, оборудованные стрелковыми щелями, сквозь которые защитники замка могли из луков поражать с близкого расстояния плотную массу нападавших, стремившихся ворваться в замок.
В верхних этажах надвратной башни находились помещения для солдат и часто даже жилые помещения. В особых камерах находились ворота, с помощью которых на цепях опускали и поднимали разводной мост. Поскольку ворота были местом, которое чаще всего подвергалось нападению осаждающего замок противника, их снабжали подчас еще одним средством дополнительной защиты – так называемыми барбаканами, которые начинались на некотором расстоянии от ворот. Обычно барбакан представлял собой две высоких толстых стены, идущих параллельно наружу от ворот, заставляя противника, таким образом, втискиваться в узкий проход между стенами, подставляясь под стрелы лучников надвратной башни и спрятанной за зубцами верхней площадки барбакана. Иногда, чтобы сделать доступ к воротам еще более опасным, барбакан устанавливали под углом к ним, что заставляло нападавших идти к воротам справа, и не прикрытые щитами части тела оказывались мишенью для лучников. Вход и выход барбакана обычно весьма причудливо украшали. В замке Гудрич близ Герфордшира, например, вход выполнен в виде полукруглого свода, а два барбакана, прикрывающие ворота замка Конвей, внешне напоминали маленькие замковые дворы.

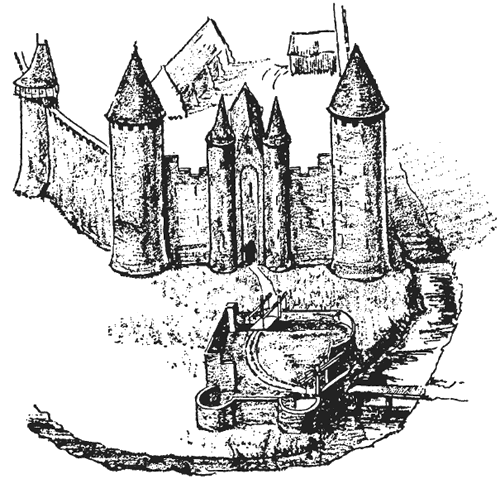

Рис. 16. Реконструкция ворот и барбакана замка Арк во Франции. Барбакан представляет собой сложное сооружение с двумя подъемными мостами, прикрывающее главный вход.
Надвратная сторожевая башня, построенная в середине XIV века Томасом Бошампом, графом Уорвикским (дедом графа Ричарда), являет собой хороший образчик компактной сторожевой башни и барбакана, соединенных в великолепно спроектированный ансамбль. Надвратная башня выстроена в традиционном плане в виде двух башен, соединяющихся сверху над узким проходом, она имеет три дополнительных этажа с высокими зубчатыми башенками на каждом углу, возвышающимися над зубцами стен. Впереди, снаружи замка, две зубчатые стены образуют еще один узкий проход, ведущий к замку; на дальнем конце этих стен барбакана, за их пределом, стоят еще две башни – уменьшенные копии надвратной башни. Перед ними находится подъемный мост через заполненный водой ров. Значит, атакующим, для того чтобы пробиться к воротам, надо было сначала огнем или мечом проложить себе дорогу через поднятый разводной мост, преграждавший путь к первым воротам и расположенным за ними портикулам. Потом им пришлось бы с боем прорваться по узкому проходу барбакана. После этого, оказавшись наконец перед собственно воротами, нападающие были бы вынуждены форсировать второй ров, прорваться через следующий поднятый мост и портикулы. Совершив эти подвиги, неприятель оказывался в узком коридоре, осыпаемый стрелами и окатываемый
кипятком и горячим маслом из многочисленных мертьер и стрелковых щелей в боковых стенах, а в конце пути врага ждали следующие портикулы. Но самым интересным в устройстве этой надвратной башни был тот поистине научный способ, каким прикрывали друг друга расположенные ступенями зубчатые стены. Сначала шли стены и башенки барбакана, за ними и над ними возвышались стены и крыша надвратной башни, над которыми господствовали угловые турели надвратной башни, первая пара располагалась ниже второй, с каждой следующей стрелковой площадки можно было прикрыть расположенную впереди нижележащую. Башенки надвратного укрепления соединялись переходными висячими арочными каменными мостиками, поэтому защитникам не приходилось спускаться на крышу, чтобы перейти с одной башенки на другую.Сегодня, когда вы входите в ворота, ведущие ко двору и главной башне такого замка, как Уорвик, Дувр, Кенилуорт или Корф, вы пересекаете большое пространство скошенной травы на дворе. Но все здесь было по-другому в те времена, когда замок использовали по его прямому назначению! Все пространство двора было заполнено постройками – в большинстве деревянными, но были среди них и каменные дома. У стен двора располагались многочисленные крытые помещения – некоторые стояли рядом со стеной, некоторые были устроены непосредственно в ее толще; здесь были конюшни, псарни, коровники, всевозможные мастерские – каменщиков, плотников, оружейников, кузнецов (не следует путать оружейника с кузнецом – первый был высококлассным специалистом), навесы для хранения соломы и сена, жилища целой армии слуг и приживальщиков, открытые кухни, столовые, каменные помещения для ловчих соколов, часовня и большой зал – более обширный и вместительный, чем в главной башне замка. Этим залом, расположенным во дворе, пользовались в дни мира. Вместо травы была плотно утрамбованная земля или площадки, вымощенные булыжником или даже брусчаткой, или, в очень немногочисленных замках, двор был покрыт месивом непролазной грязи. Вместо туристов, праздно отдыхающих в тени руин, здесь постоянно ходили люди, занятые своим повседневным трудом. Готовка пищи происходила практически непрерывно, все время кормили, поили и дрессировали лошадей, крупный рогатый скот загоняли во двор для дойки и выгоняли из замка на пастбище, оружейники и кузнецы чинили доспехи для хозяина и солдат гарнизона, подковывали лошадей, ковали железные предметы для нужд замка, ремонтировали повозки и телеги – стоял неумолчный шум непрерывной работы.

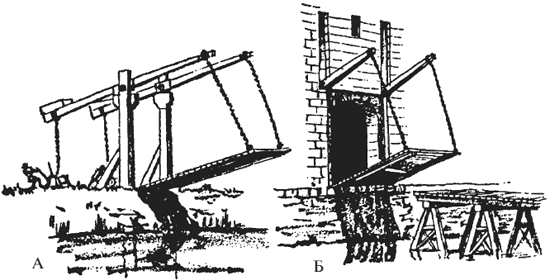

Рис. 17. На рисунке показан один из способов устройства подъемного моста.
А. Открытый подъемный мост, как, например, мост барбакана в замке Арк. Мост прикреплен цепью к двум мощным горизонтальным брусьям, каждый из которых шарнирами соединен с верхушками вертикально врытых в землю столбов. Цепи, прикрепленные к краям моста, другими своими концами крепились к наружным концам горизонтальных брусьев, к противоположным же их концам были прикреплены грузы, уравновешивавшие тяжесть моста. Эти задние концы отягощенных горизонтальных брусьев цепями соединялись с лебедками. Поскольку отягощения уравновешивали вес моста, поднять его легко могли два человека. Б. На этом рисунке показан подъемный мост, расположенный перед собственно воротами замка. Принцип его работы тот же. Внутренние, отягощенные концы горизонтальных брусьев находятся за стенами замка, сами брусья пропущены через отверстия в стене непосредственно над входом. Наружные же концы выступают за пределы стен. Когда мост поднимали, горизонтальные брусья ложились в специальные щели в стене и утапливались заподлицо со стеной; точно так же и полотно моста ложилось в специальное углубление в стене, и плоскость его в поднятом состоянии сливалась с наружной поверхностью стены. Некоторые подъемные мосты были устроены проще – их поднимали на цепях, прикрепленных к наружному краю полотна моста, пропущенных через отверстия в стене и намотанных на ворот лебедки. Правда, подъем такого моста требовал больших физических усилий в связи с отсутствием противовеса.
Все время заняты были также егеря и конюхи, так как в замке находилась целая армия животных – собаки, соколы, ястребы и лошади, за которыми надо было ухаживать и которых надо было дрессировать и тренировать, готовя к охоте. Каждый день из замка отправлялись партии охотников на оленей или мелкую дичь – зайцев и кроликов, а иногда снаряжались и экспедиции охотников на дикого кабана. Были также любители поохотиться с соколом на птиц. Охота, загонная или соколиная, бывшая, по-видимому, главной составляющей досуга высшего общества того времени, представляла собой куда более важную часть обыденной жизни, чем мы склонны думать. При такой прорве едоков, проживавших в замке, в котел шла вся добытая на охоте дичь.
Несмотря на то, что тип замка с двором и главной башней был основным в континентальной Европе и в Англии на протяжении всех Средних веков, не следует думать, что этот тип был единственным. Разнообразие проистекало из того, что в течение XIII века замки начали подвергаться перестройкам и улучшениям, чтобы не отстать от прогресса в осадном искусстве и нововведений в способах обороны крепостей. Например, Ричард Львиное Сердце был превосходным военным инженером; именно он ввел в практику множество новых идей, перестроив такие ранее возведенные замки, как лондонский Тауэр, и воплотив все новшества в большом замке Лез-Андели в Нормандии, в своем знаменитом замке Шато-Гайяр. Король хвастался, что смог бы удержать этот замок, даже если бы его стены были сложены из масла. На самом деле этот замок пал всего лишь несколько лет спустя после его постройки, не выдержав натиска французского короля, но, как и в большинстве подобных случаев, ворота победителю открыли изменники внутри замка.
В том столетии были расширены и достроены многие старые замки; возводились новые башни, надвратные строения, бастионы и барбаканы; появились и совершенно новые элементы. Старые деревянные ограждения на стенах постепенно заменялись каменными навесными бойницами. Эти бойницы по сути в камне воспроизводили форму старых деревянных ограждений – открытых галерей. Такие навесные бойницы являются характерной чертой замков XIII столетия.

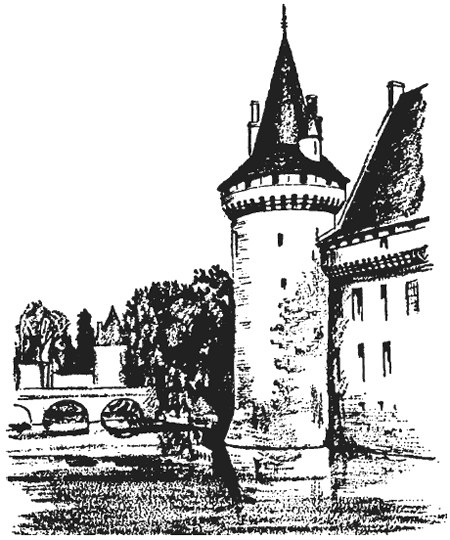

Рис. 18. Одна из башен замка Сюлли-сюр-Луар; видны навесные бойницы вокруг кромки крыши башни и вдоль верхнего края стены. В этом замке старинные крыши XIV века сохранились в неизменном виде до наших дней.
Но в конце этого столетия в Англии появляются замки совершенно нового типа, несколько их было построено в Уэльсе. После того как власть дважды – в 1278 и 1282 году – захватывал Эдуард I, этот король, чтобы удержать завоеванное, стал строить новые замки, точно так же, как с такой же целью начинал на два века раньше строить король Вильгельм I. Но сооружения Эдуарда разительно отличались от предшественников – замков, строившихся на насыпных холмах, окруженных деревянными частоколами и земляными валами. Коротко говоря, в плане архитектуры нового типа отсутствовала главная башня, но зато были значительно усилены стены и башни внутреннего двора. В замках Конвей и Карнарвон наружные стены достигали почти такой же высоты, как прежние главные башни, а фланговые башни стали просто непомерно громадными. Внутри стен помещались еще два открытых двора, но они были меньше, чем дворы старых, более обширных и открытых замков. Конвей и Карнарвон были построены не по правильному плану, их архитектура адаптирована к особенностям рельефа местности, на которой их возводили, но зато замки Харлек и Бомари возводили по однотипному плану – это были четырехугольные крепости с очень высокими прочными стенами и большими цилиндрическими (барабанными) угловыми башнями. Во дворе замка располагалась еще одна концентрическая стена с бастионами. Здесь нет места для того, чтобы в деталях описать замковую архитектуру этого типа, но, по крайней мере, вам теперь ясна ее основная идея.
