Самодельная черепица

Вот почему так важно, чтобы после формовки черепица сохранила заданные размеры.

Для укладки следующих рядов после ряда карнизного свеса приходится выбираться на обрешетку и садиться на нее. С чердака или извне черепицу подает помощник (рис. 15).

Соблюдайте при работе на кровле ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ! Привязывайтесь! Используйте накладные Лестницы. Черепицы вдоль карнизного и фронтонных свесов крепятся все, как одна, проволокой через шипы к гвоздям, специально забитым (рис. 12 б) в удобных местах обрешетки. Остальную рядовую черепицу фиксируют в зависимости от уклона крыши обычно под углом более 45°.

Укладку коньковой черепицы начинают не на крыше, а предварительно на ровной площадке почвы или на доске. Подогнав черепицы друг к другу, натягивают над ними шнур, натертый мелом, так, чтобы отбить продольную линию по серединам всех черепиц. Причем длина ряда черепиц должна совпадать с длиной места, где производится установка коньковых черепиц. И здесь тоже натягивают шнур, по которому и ведут укладку. Чтобы не спутать взаимно подогнанные черепицы, их пронумеровывают перед «рассыпанием» ряда.

Если коньковую черепицу начинают устанавливать с ребер четырехскатной крыши, то в таком же положении по отношению к раструбу черепицы ее продолжают «гнать» и по коньку (рис. 16 а, б). Эту черепицу обязательно фиксируют на предназначенном месте раствором и проволокой за шип (рис. 16 в, г, д). Но стандартизованная отечественная коньковая черепица не имеет шипа. Это приводит к сдвигу черепиц на коньке и ребрах (рис. 16 е) в процессе эксплуатации крыши. Поэтому при самодельном изготовлении коньковой черепицы в матрицах предусмотрите углубление для формовки шипа на внутренней вогнутой поверхности этой черепицы.

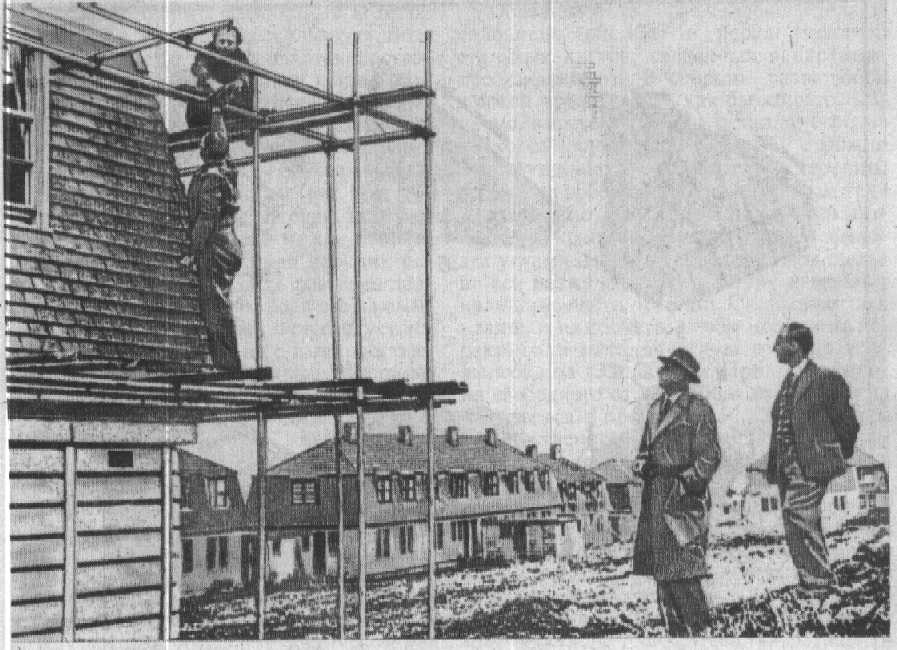

Рис. 15. Леса

У конька, да и на ребрах коньковая черепица должна стать так (рис. 16 в, г, ж, и), чтобы перекрыть ряды черепиц на смежных скатах не менее чем на 40...60 мм. На ребрах для этого придется окалывать выступающие углы крайних в рядах черепиц. И здесь все придется делать в основном по месту, не забывая, что в каждый раструб коньковой черепицы должен попасть выступ предыдущей коньковой черепицы.

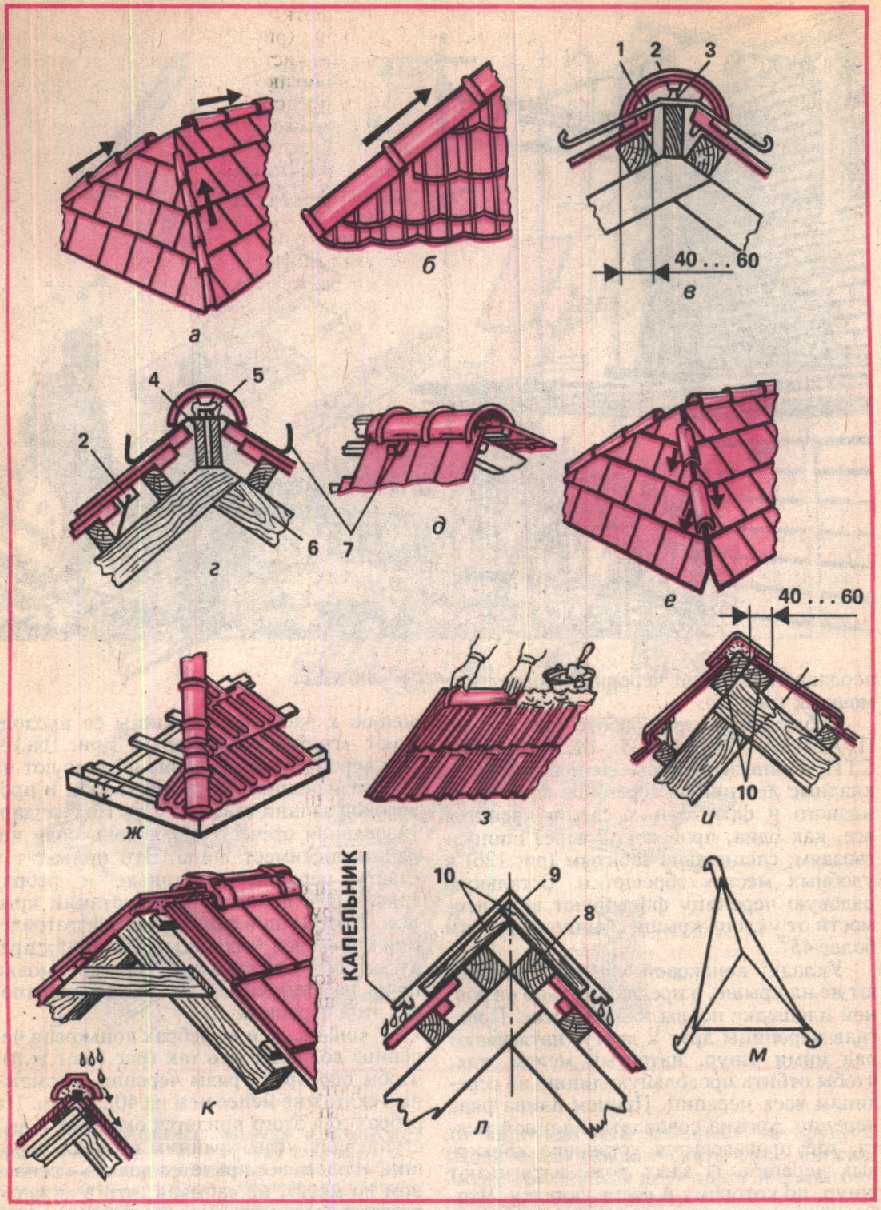

Рис. 16. Укладка коньковой черепицы: а, б — направление; в, г, д — крепление; е — сдвиг не закрепленных проволокой черепиц; ж — перекрытие коньковой черепицы в рядах; з — «спинка» из раствора для «приклеивания» черепицы; и — основание для раствора под коньковой черепицей; к — разделка растворного шва между коньковыми и рядовыми черепицами; л — замена коньковой черепицы; м — металлический зонт; 1 — раствор; 2 — шип черепицы; 3 — проволока; 4 — коньковый брус; 5 — болт; 6 — стропило; 7 — скоба для укрепления накладной лестницы; 8 — дополнительный брусок; 9 — металлическая полоса; 10 — доски

Раствор для коньковой черепицы выполняет две функции. Первая, но не непременная заключается в том, чтобы создать такую форму «спинки», с которой черепице будет трудно соскользнуть. Ведь черепица еще и приклеивается раствором. На это и рассчитывают, когда коньковую черепицу не прикручивают за шип к обрешетке (рис. 16 з). Чтобы эта масса раствора частично не вытекла на чердак, между крайними к коньку брусьями обрешетки прибивают две доски (рис. 16 и) под углом 90° друг к другу. Вторая функция раствора — закрыть щели между коньковой черепицей и черепицей верхних рядов скатов (рис. 16 к). Здесь раствора должно быть столько, чтобы вода его не омывала. То есть растворный шов следует делать с вогнутостью, а не с выпуклостью, которую можно увидеть между кирпичами кладки стен дома.

Нередко отсутствует даже самодельная коньковая черепица. Ее заменяют двумя досками, сбитыми у торцов под углом 90°. Понятно, что эти доски должны перекрывать оба крайних ряда черепицы. А также их прибивают или прикрепляют к прогону (рис. 16 л) или брусьям обрешетки. Поверху доски перекрывают полосой листовой кровельной стали, согнутой также под углом 90°. Полосу кладут на щель между досками и делают с напуском над продольными нижними краями этих досок. Саму полосу прибивают к доскам прокрашенными или оцинкованными гвоздями, под шляпки которых кладут резиновые или кожаные шайбы. Эту полосу можно также делать из алюминиевого, медного или латунного листа и даже из линолеума. Доски перед покрытием нелишне проолифить. По продольным краям полосы желательно отогнуть капельники (рис. 16 л), которые устранят проникновение влаги к доскам.

На четырехскатных крышах четыре ребра подступают к коньку. В месте сопряжения каждого из концов конька с двумя ребрами на растворе ставят металлический зонт, напоминающий треугольную пирамиду (рис. 16 м). Чтобы зонт не свалился, к нему или приклепывают лапки, или прикрепляют проволоку. Эти элементы крепления замоноличивают в раствор. При отсутствии зонта места сопряжения черепиц заливают раствором.

Разжелобки, называемые еще ендовами, на черепичных крышах, например, пятискатных домов выкладывают из картин, изготовленных из листовой кровельной стали. Если листы не оцинкованные, то перед соединением в картины их следует окрасить масляной краской.

Обрешетку в разжелобке делают сплошной (рис. 17 а) и перед укладкой стальных листов, сведенных в картины, проолифливают. В сечении разжелобок должен представлять как бы корыто. Конечно, вместо листового металла, особенно когда уклон превосходит 40 , можно конструировать разжелобок и из черепиц, подложив рубероид. Но это слишком трудоемкое дело, ибо на металлический разжелобок крайние черепицы рядов выходят углами. Натягивают шнур параллельно оси разжелобка и по шнуру намечают излишние части черепиц. Окалывают эти излишки из расчета, чтобы черепицы перекрывали металлическую границу разжелобка на 135...200 мм. При этом ширина свободного от черепицы лотка должна находиться в пределах 150...300 мм. Чем величественнее скаты крыши по сторонам разжелобка, тем просторнее необходим и лоток.

Нельзя поверхность разжелобка по обрешетке даже с подкладкой рубероида покрывать одним раствором. Этот раствор зимой промерзает, и при оттаивании на нем возникают трещины.

В прошлом изготавливали специальные черепицы для устройства разжелобков (рис. 18 д, е).

Тяга в трубе во многом зависит от расположения ее на крыше. Высота оголовка трубы по отношению к коньку крыши должна быть не менее, чем показано на рис. 18 а. Тогда задувание в печь будет исключено при использовании допустимого топлива. Листва, дровяная крошка и т.п. препятствуют полному сгоранию топлива.

Бруски обрешетки в месте прохода дымовой трубы вырезаются (рис. 18 б) так, чтобы между ними и наружными стенками трубы оставался зазор не менее 100 мм. Несмотря на этот зазор, все примыкающие к дымовой трубе бруски обматываются вымоченными в глине полосами войлока или мешковины. Проволокой или вбитыми в обрешетку гвоздями их закрепляют. При этом под шляпки гвоздей подкладывают металлические шайбы, которые исключают покрытия прорыв шляпкой гвоздя.

На ослабленные вырезкой бруски ляжет значительная нагрузка черепиц. Поэтому консольно выступающие концы брусков более чем на 180...220 мм соединяют дополнительными брусками или планками так, чтобы последние были присоединены к цельным брускам обрешетки (рис. 18 б).

Когда дымовую трубу выводят над поверхностью ската кровли, то в ее кладке устраивают ступеньки в 1/4 кирпича. Прямая линия, проведенная по уступам ступеней, должна быть параллельна уклону ската крыши. Возникшие полости под уступами ступенек, а также в местах, параллельных коньку кровли, позволяют вдвинуть черепицы в «тело» дымовой трубы, да еще и опереть на ее нижнее утолщение. Остается перекрыть лишь щели, возникшие между черепицей и стволом дымовой трубы в полости, обычно называемой выдрой (рис. 18 в, д).
