Самодельная черепица

Эти щели могут быть предварительно заслонены подворотниками из кровельной стали, на которые кельмой набрасывают раствор. Этому раствору придается форма воротника, улегшегося на черепицу уширенной частью. Часть воротника, обращенная к коньку, должна принять форму плуга, что исключит застаивание воды (рис. 18 г).

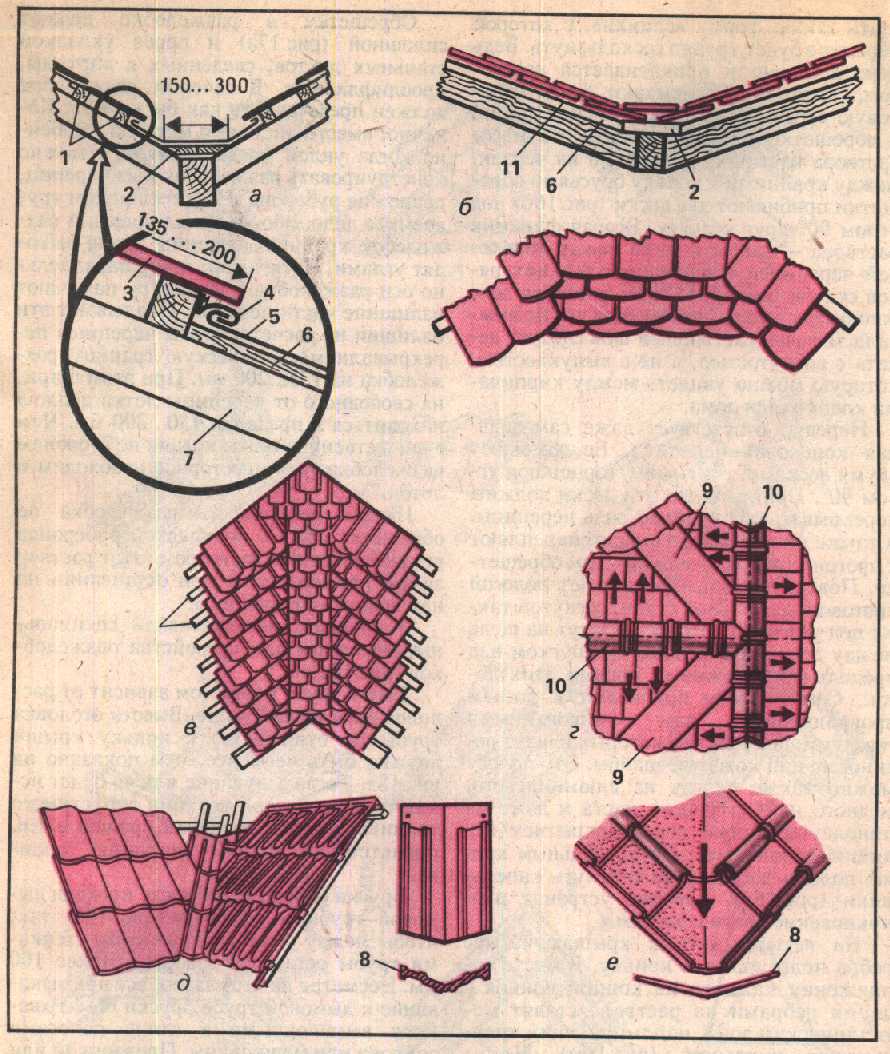

Рис. 17. Разжелобки черепичных кровель: а — сечение разжелобка из листовой кровельной стали; б, в — сечение и вид сверху разжелобков, выложенных плоской черепицей; г — расположение разжелобков на стыке двух коньков крыши; д, е — выложены специальными черепицами для разжелобков; 1 — брусок обрешетки; 2 — доски толщиной 40—45 мм; 3 — черепица; 4 — кляммера; 5 — кровельная листовая сталь; 6 — доска толщиной 25 мм; 7 — стропило; 8 — черепица для разжелобков; 9 — разжелобок; 10 — конек крыши; 11 — рубероид

В местах примыкания черепичной кровли пристройки к вертикальным стенам для создания герметичных соединений возможно несколько вариантов. Пер вый и, пожалуй, самый простой — это оставить в кладке узкую полость (рис. 19 а), в которую можно бы было вдвинуть верхние края подступающего к стене ряда черепиц. То же допустимо, когда скат кровли не начинается у стены, а обращен к ней перпендикулярно. Не излишне напомнить, что каждую из черепиц, входящих в полость, следует привязать проволокой за шип к гвоздю, вбитому в брусок. Возникшую в полости щель замазывают раствором таким образом, чтобы текущая по стене вода попадала не на раствор, а прямо на плоскость черепицы. То есть раствор должен быть скрыт в полости. Для чего ее придется делать глубиной, скажем, 30...50 мм и такой ширины, в которую вошел бы конец, например, подходящей кельмы.

При втором варианте уплотнения между стеной и черепичной кровлей также оставляют в кладке полость. Но в нее заводят и закрепляют брусок со скошенным углом (рис. 19 б). К нему прибивают верх фартука. Низ фартука будет зависеть по форме от того, как ряд или ряды черепиц будут подходить к стене. Кляммеру с фартуком соединяют одинарным лежачим фальцем.

Бревенчатая стена (рис. 19 в) сама создает продольные впадины. В одну из них заводят верх фартука. Его прибивают гвоздями. Для лучшего уплотнения зазор между бревном и фартуком прокрашивают или до вбивания гвоздей в зазор закладывают полоску резины или линолеума. Если эта полоска из картона, то после забивания гвоздей возникший торец следует прокрасить масляной краской.

Еще один вариант (рис. 19 г) характерен тем, что загнутый верх фартука вводят между кирпичами еще в период кладки. Кровлю пристройки уже подгоняют под имеющийся фартук. Его иногда загибают вверх на время формирования кровли. Потом фартук возвращают в исходное положение и закрепляют гвоздями, забивая их в швы кладки. Чтобы избежать операций загиба, в кладке оставляют полость. В эту полость задвигают фартук после устройства кровли. Возникшую щель в полости заполняют раствором.

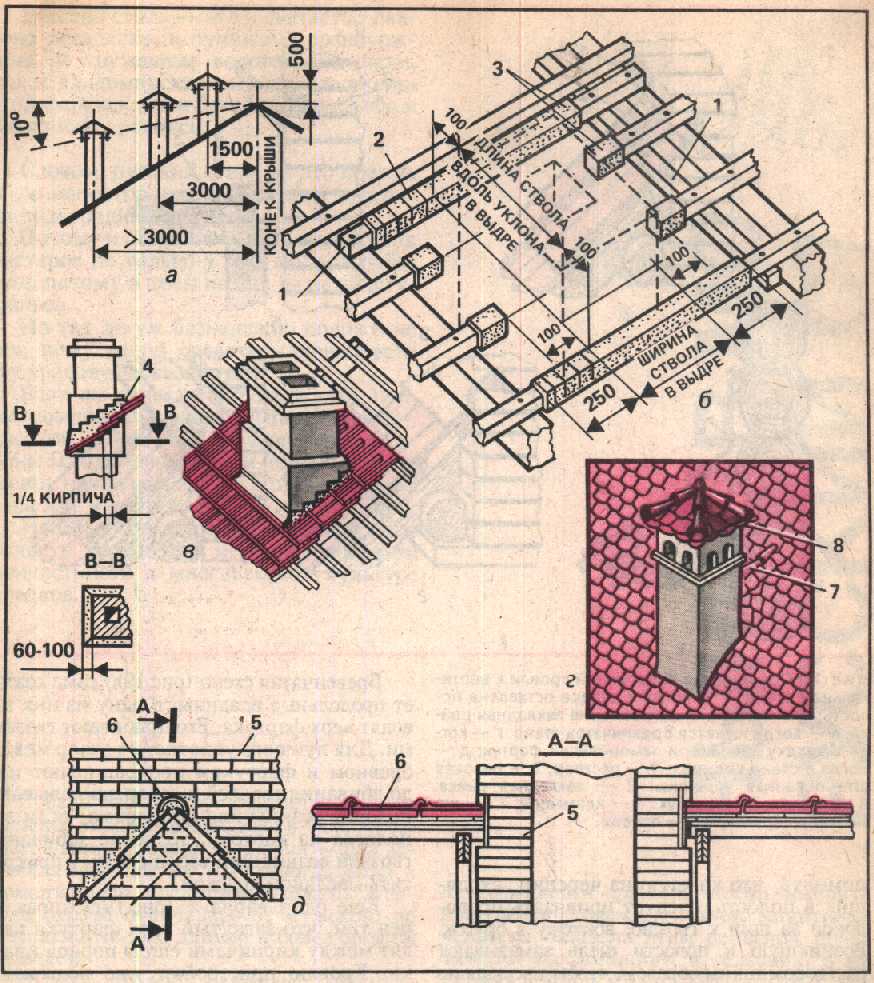

Рис. 18. Детали обделки черепицей дымовых труб: а — высота дымовой трубы в зависимости от расстояния до конька крыши; б — обрешетка вокруг кирпичной трубы; в, г — труба на скате крыши; д — труба проходит через конек крыши; 1 — дополнительный брусок; 2 — проволока; 3 — мешковина; 4 — раствор; 5 труба; 6 — конек крыши; 7 — «плуг»; 8 — колпак, крытый черепицей

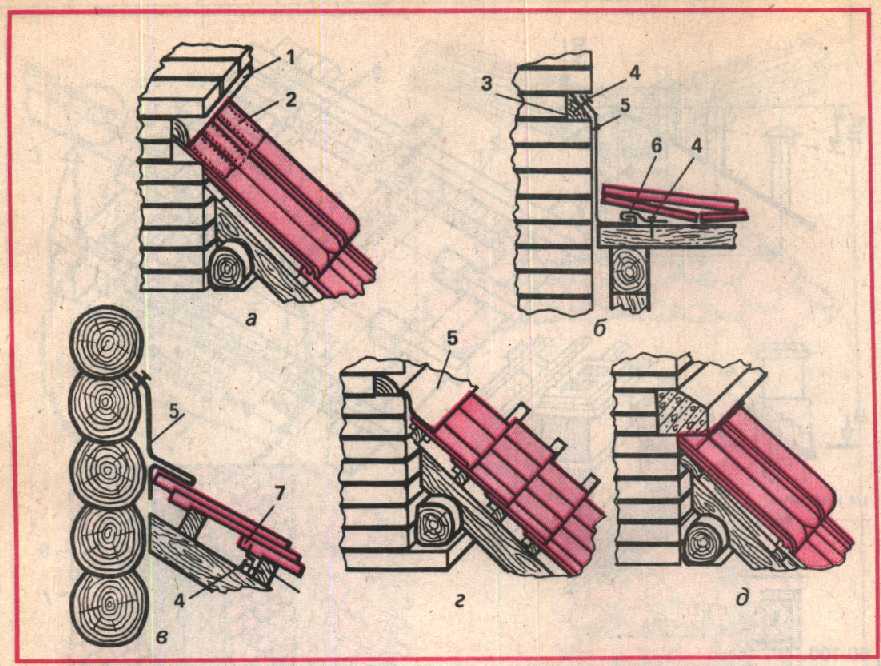

Рис. 19. Премыкание черепичной кровли к вертикальной стене: а — когда в кладке оставлена полость; б — когда в кладку введена закладная рейка; в — когда имеется бревенчатая стена; г — когда в кладку заложен и замоноличен фартук; д — когда в стене козырек; 1 — раствор; 2 — пазовая штампованная черепица; 3 — закладная рейка; 4 — гвоздь; 5 — фартук; 6 — кляммера; 7 — шип плоской черепицы; 8 — брусок

Последний вариант герметизации черепичной кровли требует козырька, в вертикальной стене. Под козырьком и располагают конечный ряд черепицы. Возникший острый угол между козырьком и черепицей заделывают раствором № 4 или № 5 согласно табл. 4.
