Когда отрегулируете высоту крепления якоря на оси, сделайте П-образную арку для верхнего подшипника. Вырежьте из жести полоску длиной 21 см и шириной 2 см. Отогните по длине с обеих сторон полусантиметровые края. Получился длинный швеллер (рис. 31)., В середине швеллера отмерьте 7-сантиметровую часть; прорежьте в этих местах края швеллера и изогните его в букву П. Снизу надрежьте концы по сгибам на 0,5 см и разогните лапки, которыми стойка станет на основание мотора. Попробуйте, какой прочной получилась наша жестяная конструкция! И красиво, и просто, и очень крепко.

Если хотите, чтобы этот мотор был сильнее второго, сделайте обмотку проводом диаметром 0,4 мм. Изоляция может быть какая угодно.

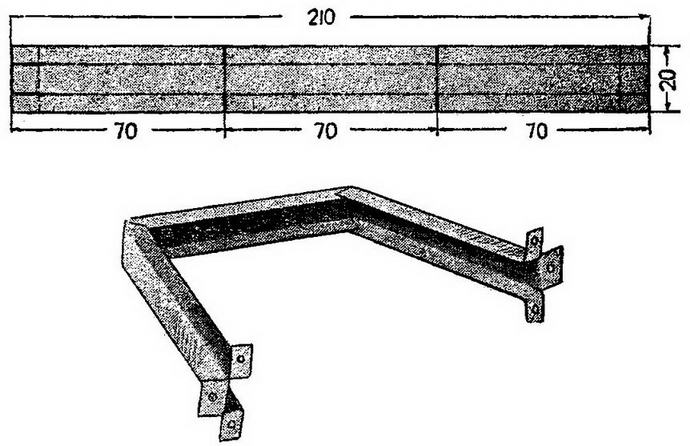

Рис. 31. Изготовление профилированной стойки.

На якорь намотайте четыре ряда проволоки — по 80 витков на каждую сторону, а на электромагнит — по три ряда на каждый полюс, по 120 витков. Включение обмоток точно такое, как во втором моторе.

Когда обмотка будет закончена, прибейте швеллерную стойку верхнего подшипника. Но надо еще позаботиться о том, чтобы мотор работал во всех положениях. Сейчас ротор может передвигаться в подшипниках, и, если поднять ось, обмотка якоря будет задевать за края швеллера. Прежде чем окончательно прибивать стойку к основанию, наверните на ось над обмоткой якоря несколько витков проволоки без изоляции. Количество витков нужно рассчитать так, чтобы проволока не упиралась в швеллер, а давала возможность чуть- чуть приподнимать ось, как сделано у нас в первом моторе (рис. 11).

Всем, кажется, хорош этот мотор, но вот из-за его мощности довольно быстро разрабатываются отверстия жестяных подшипников. Ось начинает болтаться, и мотор приходится „сдавать в ремонт“.

Если умеете паять, можете сделать замечательные подшипники из обрезков звонковой проволоки. Их очень легко сделать: намотайте на ось пять-шесть витков звонковой медной проволоки диаметром 0,8 мм, расширьте отверстия подшипников в жести и вставьте в них эти медные вкладыши; остается чуть припаять их на месте, и ©се готово (рис. 32). При этом получается двойная выгода: подшипник изнашивается медленно, и в меди очень легко вращается стальная ось.

Лучше всего впаивать подшипники в собранный уже мотор. Но тогда может заодно припаяться и ось. Это препятствие легко обойти: натрите ось графитом черного карандаша, и можете спокойно паять. Олово в этих местах не пристанет. В таких подшипниках хорошо держится смазка, и мотор долго работает без перебоев.

Раз уж паяете, троньте паяльником еще в четырех местах— в сгибах швеллера (места паек показаны стрелками' на рисунке 32). Он тоже немного разбалтывается при работе.

Теперь все. Ни к одной детали нельзя придраться.

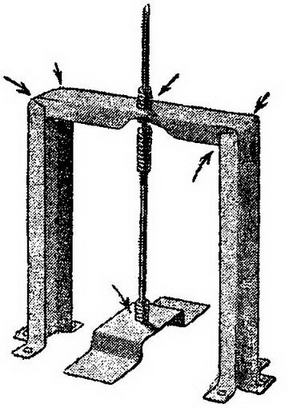

Рис. 32. Места спаек.

Простой мотор с горизонтальной осью

Всем хорош наш третий мотор, но мало похож он на настоящий. Почти все настоящие моторы имеют горизонтальную ось, а наши — вертикальную. И якорь в настоящих моторах всегда расположен внутри статора, а у нас вращается отдельно, над ним.

Мотор с горизонтальной осью и якорем внутри статора соорудить нетрудно. При такой конструкции магниты статора сильнее действуют на ротор.

Этот первый мотор с горизонтальной осью сделаем попроще (рис. 33). Он очень похож на второй мотор. Примерно такие же винты и двухполюсный якорь с коллектором, только немного изменены формы электромагнитов: там магнит статора был подковообразным, а здесь он замкнут сверху. Такая конструкция работает, как два подковообразных магнита, сложенных одноименными полюсами (рис. 34).

Для изготовления этого мотора достаньте два толстых винта. Только найдите винты покороче, а то мотор полу-_ чится слишком высоким. Не найдете толстых винтов, можете туго обернуть тонкие винты полосками жести. Намотайте жесть до диаметра б—7 мм.

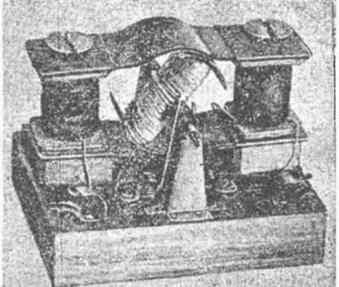

Рис. 33. Фото. Первый мотор с горизонтальной осью.

Рис. 34. Так намагничивается электромагнит статора.

Прежде всего сделайте якорь. Вырежьте из жести две полоски А длиной по 6,5 см и шириной 1,5 см (рис. 35). Изогните их, как показано на рисунке. Там размеры проставлены в миллиметрах. На концы полосок надо надеть жестяные обоймы Б, вырезанные по размерам, показанным на том же рисунке. Эту заготовку якоря наденьте на ось (вязальную спицу) и оберните жестяными полосками в два слоя. Два слоя нужны для увеличения массы железа якоря. Обоймы Б выгните так, чтобы они образовали части круга.

Сразу после изготовления якорь не получается достаточно точным. Для проверки его сделайте специальный контрольный станочек, показанный на рисунке 36.

Готовый, укрепленный на оси якорь кладется в выемки двух стоек станочка, а острие изогнутой проволоки — указателя станка — подводится к одному из полюсов якоря. При вращении якоря под острием указателя сразу видно, какой конец получился длиннее, какой короче. Более длинный конец укорачивается легкими ударами молотка; при этом якорь нужно держать в руке. Передвигая якорь на станочке вправо и влево, можно проверить точность изготовления в любой точке.

Коллектор сделайте точно такой же, как для второго мотора, и наденьте его на ось якоря. Обматывается якорь проводом 0,3 мм— по 100 витков на каждой стороне, в три ряда, так, как показано на рисунке 22.

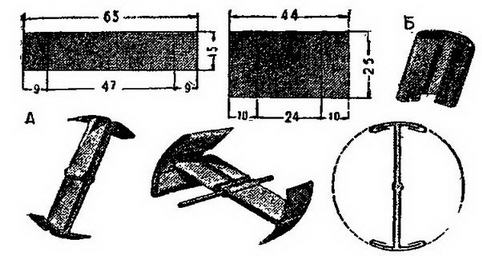

Рис. 35. Детали и конструкция двухполюсного якоря.

Рис. 36. Проверка якоря на контрольном станочке.

Для статора вырежьте десять полосок жести длиной по 10 см и шириной 2,5 см. Сложите их по пяти штук и оберните концы полосками жести шириной 2,5 см. Середины заготовленных пачек изогните точно по обоймам якоря. Их форма видна на рисунке 33. Между этими пачками — полюсами статора — должен поместиться якорь. Значит, нужно тщательно рассчитать высоту катушек и 'сделать их попрочнее. В сделанном нами моторе высота катушек получилась равной 3 см. „Щеки“ катушек мы сделали из тоненькой авиационной фанеры, а гильзы катушек свернули из бумаги. Катушки должны плотно сидеть на винтах. Проще всего обернуть винты полосками бумаги, заклеить, снять, а потом к этим бумажным гильзам приклеить „щеки“, и катушки готовы. На каждую катушку намотай»- те по четыре ряда проволоки диаметром 0,4 мм — по 150 витков, — и можете собирать мотор.

Обе пачки жестяных полосок статора выгнуты наружу. Это мешает установить нижние полоски прямо на дощечке-основании. Вырежьте из доски толщиной 1 см два квадратика 2,5 X 2,5 см и просверлите в них отверстия по толщине винтов. Винты пропустите сквозь пачку верхних полосок, наденьте катушки, затем нижние полоски, заготовленные деревянные квадратики и вверните винты в основание. Размер дощечки основания — 7,5 X 9 см.

По установленному статору можно рассчитать нужную высоту стоек для подшипников оси ротора.

Стойки и подшипники можно сделать несколькими способами. Конечно, не годится подставлять деревяшки или выгибать стойки для толстого железа, когда мы умеем пользоваться профилированной жестью.

При изготовлении этого мотора не обязательно уметь паять. Правда, в нашем моторе к жестяным стойкам припаяны проволочные подшипники. Но можно сделать так, как показано на рисунке 37, слева: просто загнуть края кусочков жести, вырезанных по форме высокой трапеции, и в жести сделать отверстия. Стойка получается профилированной, как швеллер; она достаточно прочна, но отверстие скоро разрабатывается.
