Самодельные электрические и паровые двигатели

Рис. 45. Изготовление коллектора.

Если на этом якоре три полюса, значит и коллектор должен иметь три обкладки. Он изготовляется таким же способом, как и коллекторы предыдущих моторов (рис. 45). Готовый коллектор наденьте на ось и принимайтесь за обмотку якоря.

Провод нужен диаметром 0,3 мм.

Перед обмоткой оберните якорь одним-двумя слоями парафинированной бумаги. Схема обмотки показана на рисунке 46.

На каждый сердечник якоря нужно намотать ’по 150 витков, по 8 м провода. Удобнее всего сделать это так. Вбейте в стол два гвоздя на расстоянии 1 м или 0,5 м один от другого. На одном из гвоздей закрепите конец провода и натяните его между гвоздями восемь раз, если расстояние между ними 1 м, и шестнадцать раз, если расстояние 0,5 м. Не снимая провода с гвоздей, перемотайте его на один из сердечников аккуратно, виток к витку.

Так же заготовьте 8 м провода для обмотки другого сердечника. Если первый Сердечник начали обматывать от оси, второй нужно начать так же и в ту же сторону. Точно так же обматывается и третий сердечник.

Все концы и начала соседних обмоток соединяются и прикручиваются к ближайшим обкладкам коллектора. Коллектор должен быть расположен так, чтобы щели между его обкладками получились между полюсами якоря.

Обмотанный якорь с коллектором проверьте еще раз на контрольном станочке, подправьте его и возьмитесь за изготовление статора. Конструкция статора изображена на рисунке 47. Там видно (справа внизу), что верхняя часть немного длиннее нижней и помещается снаружи ее.

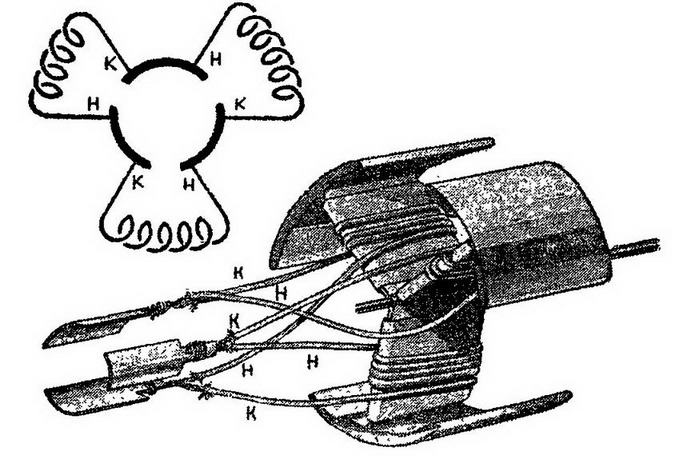

Рис. 46. Схема обмотки якоря.

Катушки статора должны быть очень прочными, иначе при вдвигании верхней части статора они повредятся. Лучше всего сделать их жестяными. Оберните те части статора, где будут катушки, полосками жести, оклейте жесть бумагой и снимите обоймы, разобрав статор. На снятые обоймы приклейте картонные «щеки» и можете обматывать.

На каждую катушку намотайте по 150 витков, по 10 м провода диаметром 0,4 мм. Попробуйте, вставить обе части статора в катушки и примерьте, как входит между ними якорь. Готовый статор поставьте на две дощечки и притяните к основанию двумя жестяными П-образными полосками (рис. 48). Размер дощечки-основания — 7,5 X X 9 см.

Одну стойку подшипника и самый подшипник сделайте так, как для четвертого мотора (рис. 37, справа). Это подшипник для той стороны оси якоря, где нет коллектора. Стойку подшипника другой стороны нужно сделать немного иначе, но сначала изготовьте поворотные щетки.

Нужно достать штепсельное гнездо от радиоприемника или от штепселя обычной осветительной проводки, кусочек фибры или другого изоляционного материала толщиной 1,5—2 мм, два контакта от выключателя, кусочек медной проволоки диаметром 1,5—2 мм и кусочек медной проволоки диаметром 1 мм.

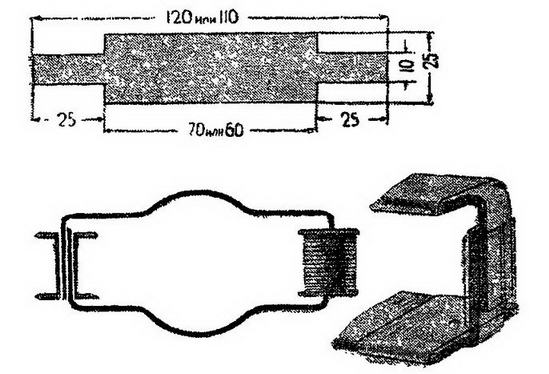

Рис. 47. Конструкция статора.

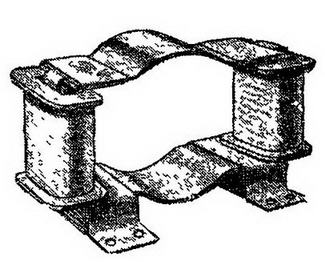

Рис. 48. Готовый статор.

На рисунке 49 показаны детали щеток. Вырежьте из фибры полоску длиной 32 мм и шириной 10 мм. Закруглите ее концы и просверлите три отверстия: одно в центре, по наружному диаметру нарезки гнезда, и два на концах, по наружному диаметру нарезки контактов. В эти отверстия вставьте контакты и накрепко притяните гайками. Концы контактов, выступающие за гайки, спилите напильником, но оставьте немного нарезки, чтобы можно было еще подложить провода для соединений.

Отрежьте два кусочка двухмиллиметровой проволоки длиной по 1,5 см и к их концам припаяйте концы миллиметровых проволок. Эти проволочки сверните на толстом гвозде в спирали по 3—4 витка и оставьте свободными прямые концы длиной по 2—3 см.

Такие щетки очень хорошо пружинят, а в контактах их можно поворачивать, увеличивая или уменьшая нажим. Весь щеткодержатель со щетками может поворачиваться на гнезде и, когда найдено наивыгоднейшее положение, закрепляется на месте второй гайкой гнезда.

Теперь понятно, что стойка второго подшипника должна иметь отверстие по наружному диаметру нарезки гнезда. Эту стойку можно сделать так, как для четвертого мотора (рис. 37, слева)-, только пошире. В стойку со стороны загнутых краев вставьте гнездо, наденьте шайбу и затяните гайкой. Затем наденьте вторую шайбу, щеткодержатель, третью шайбу и наверните вторую гайку (рис. 49).

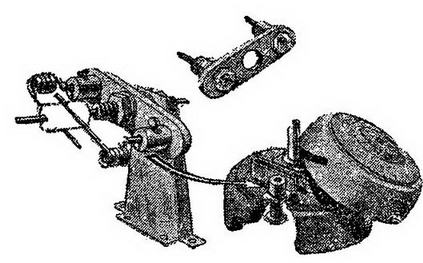

Рис. 49. Конструкция щеткодержателя и щеток.

В отверстии гнезда ось якоря будет болтаться. Нужно вставить в гнездо проволочный подшипник. Сверните на оси спираль из миллиметровой медной проволоки, витков в 6—7, и заложите ее внутрь гнезда. Если спираль-подшипник будет выскакивать, оберните ее слоем тонкой бумаги и вдвиньте с небольшим усилием. Если спираль войдет слишком туго и сожмется, ось не будет вращаться достаточно легко.

Стойку со щеткодержателем можно привинтить маленькими винтиками к дощечке основания. Лучше сразу установить обе стойки с подшипниками и сразу привинтить их, иначе трудно будет добиться правильного вращения ротора.

Привинтите к дощечке две пружинные клеммы и соедините все обмотки так, как в четвертом моторе (рис. 41). От контактов щеткодержателя проведите гибкие провода, свернутые спиралями, чтобы они не мешали поворачивать щетки.

Соединения лучше сделать по схеме «последовательно» (рис. 42, внизу), чтобы мотор работал и от батарейки карманного фонарика.

Пробовать лучше всего при довольно большом напряжении— 8—12 вольт, от трансформатора. Проверьте, прикасаются ли щетки к обкладкам коллектора, не нажимают ли слишком сильно. Мотор должен сразу заработать.

Поворачивая щеткодержатель, найдите такое положение щеток, при котором быстрее всего вращается ротор. Вы увидите, что есть такие положения щеток, при которых якорь совсем останавливается, а затем после дальнейшего небольшого поворота щеток начинает вращаться в другую сторону.

Так без переключений, лишь поворотом щеток, можно получить вращение в нужном направлении и регулировать скорость вращения якоря.

Когда отрегулируете работу мотора при напряжении 8—12 вольт, уменьшите подаваемое напряжение и подберите положение верхней части статора. Постарайтесь придвинуть ее как можно ближе к якорю. Мощность мотора очень резко возрастает от малейшего приближения. Только не увлекайтесь, не придвигайте чересчур близко: якорь при вращении будет задевать за статор, и при этом мотор потеряет мощность.

Бывает, что после регулировки на небольшом напряжении— 4—б вольт — при включении на 8—12 вольт якорь задевает за статор.

Это случается тогда, когда подшипники сделаны не точно по оси и якорь болтается в них. Если вы рассчитываете пользоваться мотором при большом напряжении, то придется немного приподнять верхнюю часть статора.

Мотор с кольцевым статором

Статоры всех заводских электромоторов изготовляются в виде колец. Это выгоднее всего, потому что якоря этих моторов имеют форму цилиндра, а цилиндр экономнее всего окружить кольцом.
