Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»(Приложение к журналу «Моделист-конструктор»)

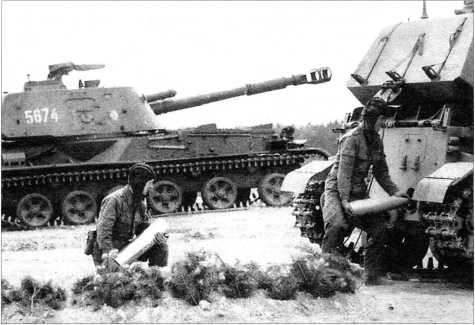

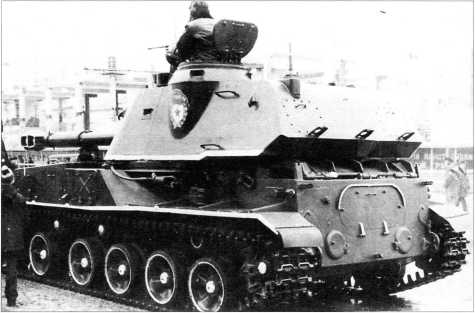

Экипаж «Акации» осуществляет подачу боеприпасов с грунта. Национальная народная армия ГДР, 1983 год.

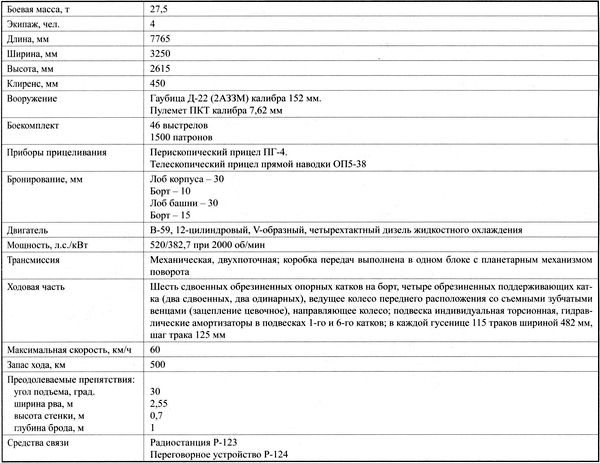

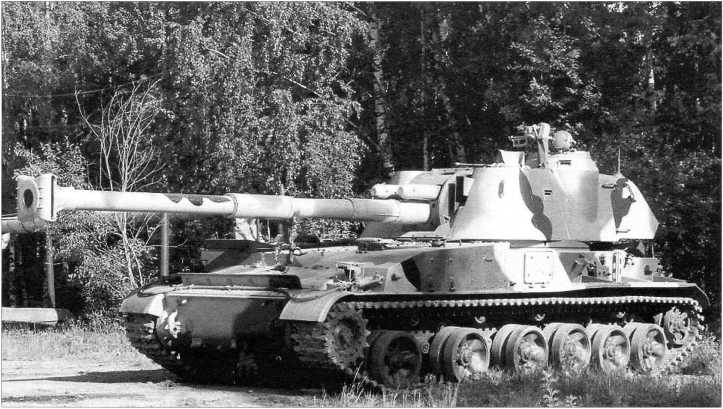

Тактико-Технические характеристики САУ 2СЗМ

В боекомплект «Акации» вошли старые осколочно-фугасные снаряды ОФ-540 (масса снаряда 43,56 кг, взрывчатого вещества — 5,86 кг) и новые ОФ-25 (соответственно 43,56 кг и 6,88 кг). Для стрельбы ими предусмотрены полные заряды, а также шесть уменьшенных. Последние при небольшой дальности стрельбы позволяют посылать снаряд по более крутой траектории и поражать цели, скрытые препятствиями (холмами, многоэтажными домами и т. д.). Кроме того, с приближением угла встречи снаряда с горизонтальной целью (крышей дота, дома, танка и т. п.) к нормали резко возрастает его эффективность. И, наконец, чем меньше заряд, тем больше живучесть ствола гаубицы. Уменьшение заряда снижает начальную скорость осколочно-фугасного снаряда с 651 м/с до 282 м/с, а дальность — с 17 053 до 6751 метров. Максимальная же дальность стрельбы осколочно-фугасным снарядом составляет 18 500 метров, а активно-реактивным снарядом — до 24 000 метров.

Для борьбы с танками в боекомплект 2СЗ входит кумулятивный снаряд БП-540, бронепробиваемость которого не зависит от дальности стрельбы. Стрельба им ведется специальным зарядом Ж6 массой 5,6 кг. Начальная скорость снаряда — 676 м/с, прицельная дальность — 3000 метров. По нормали он пробивает броню толщиной 250 мм, под углом 60 градусов — 220 мм, под углом 30 градусов — 120 мм.

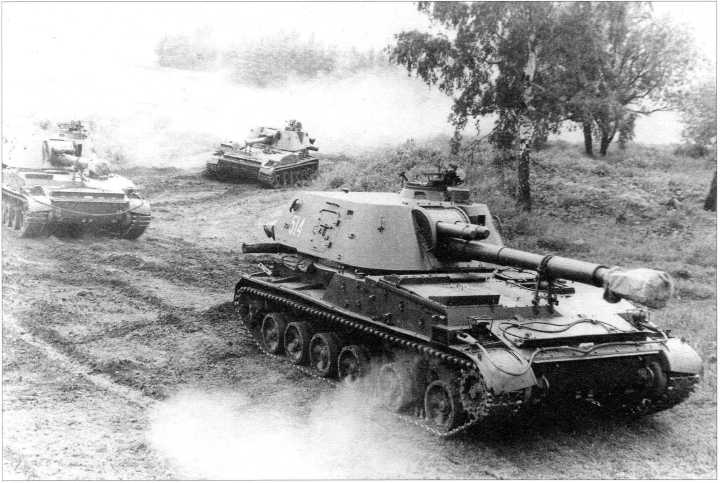

Батарея самоходных гаубиц на марше. 1980-е годы.

Заряжание пушки-гаубицы 2АЗЗМ.

В 1970 году для САУ «Акация» начали разработку специального выстрела ЗБВЗ с дальностью стрельбы 17 400 метров. Самоходная гаубица «Акация» может стрелять и другими снарядами: осветительным парашютным С1, с временем горения 40 секунд; химическим 3X3, всеми 152-мм снарядами (с индексом 540) от гаубиц МП-20 и Д-20, корректируемыми 152-мм снарядами «Краснополь» (ОФ-38), а также снарядами с индексом 530 152-мм гаубицы Д-1. Кроме того, в 1970-е годы в боекомплект 2СЗ ввели выстрел с ядерным боеприпасом мощностью 2 кт.

В качестве силовой установки на машине использован 12-цилиндровый четырехтактный дизель жидкостного охлаждения В-59 мощностью 520 л.с., что позволяет ей двигаться по дорогам с твердым покрытием со скоростью до 60 км/ч. С двигателем взаимодействует механическая двухпоточная трансмиссия. Коробка передач находится в одном блоке с планетарным механизмом поворота. Подвеска — индивидуальная, торсионная, с гидравлическими амортизаторами телескопического типа. В состав ходовой части, применительно к одному борту, входят шесть двойных обрезиненных опорных катков, четыре поддерживающих ролика, ведущее колесо переднего и направляющее колесо заднего расположения. Ширина гусеницы с резинометаллическим шарниром — 490 мм.

«Акация» обладает сравнительно небольшим удельным давлением на грунт, не превышающим 0,6 кг/см², что соответствует ноге взрослого человека. САУ может преодолевать подъемы и спуски крутизной до 30 градусов, рвы шириной до трех метров и вертикальные стенки высотой до 0,7 метра, а также водные преграды глубиной до одного метра. Допустимый крен для машины — не более 25 градусов.

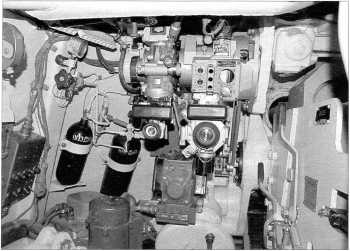

Вид на рабочее место наводчика. Хорошо видны перископический прицел ПГ-4 (слева) и телескопический прицел прямой наводки ОП5-38 (справа).

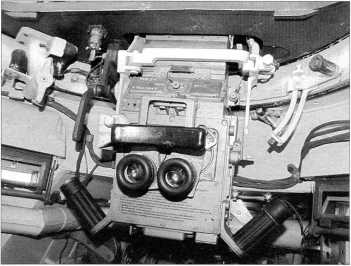

Прибор наблюдения ТКН-ЗА, установленный в командирской башенке САУ.

Вид на командирскую башенку и колпак перископического прицела ПГ-4. Хорошо виден ИК-прожектор ОУ-ЗГК.

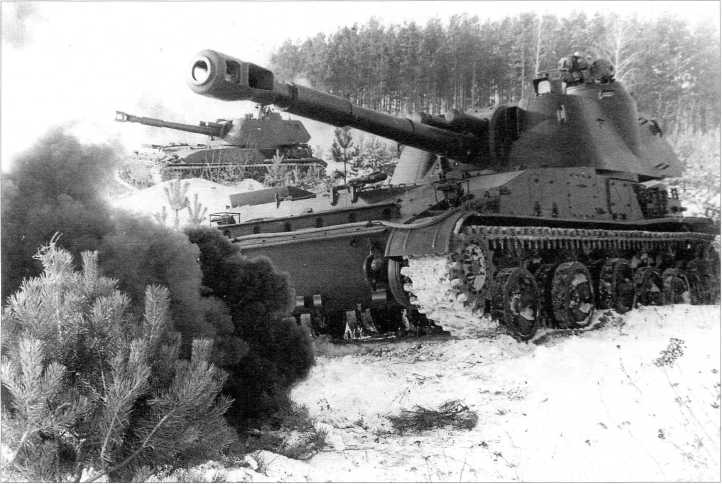

САУ «Акация» на учениях Советской Армии, 1980-е годы.

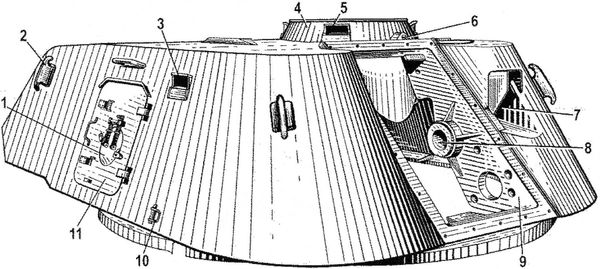

Башня САУ:

1 — лючок для выброса стреляных гильз; 2 — рым; 3 — шахта прибора наблюдения заряжающего; 4 — командирская башенка; 5 — шахта прибора наблюдения командира; 6 — кронштейн; 7 — амбразура телескопического прицела; 8 — цапфенный прилив; 9 — рамка; 10 — фиксатор крышки бортового люка в открытом положении; 11 — бортовой люк.

Самоходная гаубица 2СЗ оснащена фильтрвентиляционной установкой, автоматической противопожарной системой, включающейся при повышении температуры в боевом или силовом отделениях, и системой герметизации обитаемых отделений для защиты экипажа от поражающих факторов химического, бактериологического и ядерного оружия. В последнем случае она срабатывает автоматически при появлении потоков гамма-излучения, возникающего при ядерном взрыве.

При необходимости герметичность «Акации» поддерживается как на марше, так и при стрельбе боекомплектом, находящимся внутри машины.

Самоходная гаубица 2СЗ — авиатранспортабельная. Так, самолет Ан-22 может перевозить две установки.

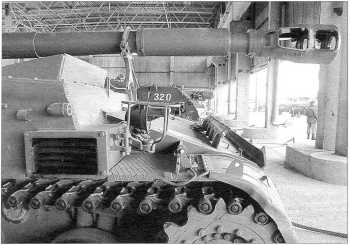

Вид сбоку на переднюю часть САУ. Хорошо видны дульный тормоз и эжекционное устройство для продувки канала ствола пушки-гаубицы, а также патрубок выхлопного коллектора двигателя.

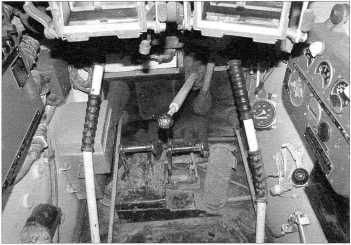

Вид на рабочее место механика-водителя.

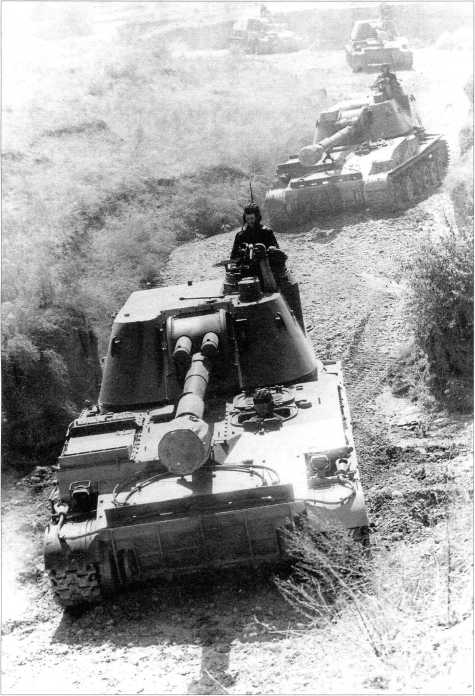

Колонна самоходных гаубиц «Акация» на марше. 1980-е годы.

Модернизированная самоходная гаубица «Акация» на выставке ВТТВ-99 в Омске.

САУ «Акация», вооруженная 155-мм гаубицей М-385.

Модернизация

В 1975 году, после выпуска около 200 машин, 2СЗ модернизировали. Вместо двух механизированных боеукладок, ввели одну — на 12 выстрелов барабанного типа, увеличив возимый боекомплект с 40 до 46 выстрелов. Уменьшили количество и изменили конфигурацию люков на кормовых листах башни и корпуса. Антенну связной радиостанции перенесли на крышу башни. Для новой машины разработали снаряд ЗОФ-29, усилив его осколочное действие в четыре раза. Затем в боекомплект ввели активно-реактивные и оснащенные газовыми донными генераторами боеприпасы, увеличив дальность стрельбы на 20–30 процентов. Машине присвоили обозначение 2СЗМ, а гаубице — 2АЗЗМ. В штатный боекомплект 2СЗМ обычно входили 42 выстрела ОФ-540 и ОФ-25 и четыре кумулятивных БП-540. Кроме того, САУ может стрелять и не входящим в штатный боекомплект бронебойными снарядами Бр-540Б (тупоголовый с баллистическим наконечником) и Бр-540 (остроголовый). На дистанции 1000 метров Бр-540Б пробивает по нормали 120-мм броню, а под углом 60 градусов — 100-мм; Б-540 — 115-мм и 95-мм броню соответственно.

Широкой общественности САУ 2СЗ «Акация» впервые показали на параде 7 ноября 1977 года в Москве. В день 60-й годовщины Октябрьской революции по Красной площади наряду с другими новинками боевой техники (ПТРК «Конкурс», тягач МТ-ЛБ, танк Т-72, САУ 2С1 «Гвоздика» и т. д.) прошли 12 самоходных гаубиц этого типа.

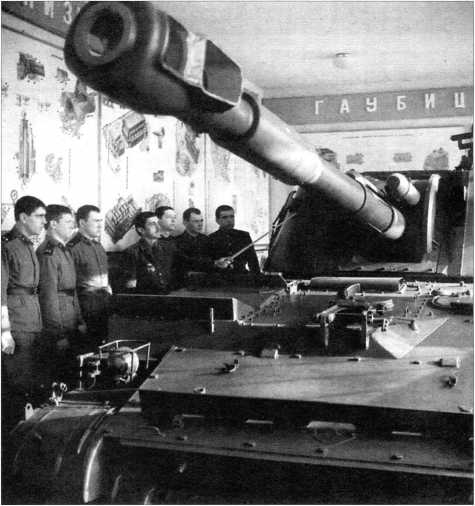

Военнослужащие одной из артиллерийских частей Советской Армии изучают материальную часть самоходной гаубицы «Акация». 1980-е годы.

В 1987 году появилась модификация 2СЗМ1. Боекомплект был дополнен выстрелом ЗВОФ64 с управляемым по лазерному лучу снарядом 30Ф-39 «Краснополь» массой 50,8 кг и дальностью стрельбы от 3 до 22 км. Вероятность поражения цели, движущейся со скоростью 36 км/ч, составляет 0,7–0,8. Кроме того, в боекомплект ввели кассетный боеприпас 3B013 со снарядом 30–13 массой 41,4 кг и дальностью стрельбы 14,5 км (42 осколочных элемента массой по 1,4 кг каждый). Снаряд 30–29 также имеет 42 осколочных элемента. Снаряд 30–23 массой 42,8 кг и дальностью стрельбы 26 км снаряжен 42 кумулятивными элементами.
