Браузер-меню содержит следующие разделы:

• File (Файл) – содержит команды работы с файлами чертежей, вывода на печать и публикации;

• Edit (Правка) – содержит команды выбора, вставки, копирования, удаления, отмены, поиска;

• View (Вид) – содержит команды управления видом изображения на экране, масштабирования, вращения трехмерных объектов и их тонирования;

• Insert (Вставка) – содержит команды вставки блоков, внешних ссылок, растровых изображений, объектов других приложений, а также создания компоновок пространства листа;

• Format (Формат) – содержит команды для создания и редактирования рабочей среды: цвет, тип, толщина линий, управление слоями, размерный и текстовый стиль, единицы измерения и многое другое;

• Tools (Инструменты) – содержит команды самых разнообразных инструментов системы AutoCAD, а также команды управления рабочими пространствами, панелями инструментов;

• Draw (Рисование) – содержит команды вычерчивания примитивов на плоскости, нанесения штриховки, а также построения поверхностных и твердотельных моделей объектов;

• Dimension (Размеры) – содержит команды нанесения размеров;

• Modify (Изменить) – содержит команды редактирования объектов чертежей и их свойств;

• Express (Быстрый доступ) – содержит команды для быстрого решения наиболее часто возникающих задач;

• Window (Окно) – содержит средства управления окнами при работе в многооконном режиме;

• Help (Справка) – содержит средства справочной системы AutoCAD 2010;

• Recent Documents (Недавние документы) – отображает список последних файлов, с которыми вы работали. Щелчок по названию откроет файл;

• Open Documents (Открытые документы) – отображает список открытых файлов. Вы можете перейти к нужному файлу, щелкнув по его названию;

• Recent Actions (Последние действия) – отображает список последних выполнявшихся команд. Щелкнув по команде из списка, вы инициируете ее повторное выполнение.

В верхней части браузер-меню находится текстовое поле для быстрого поиска команд в меню.

2. Введите в поле поиска «line» (рис. 1.23).

Рис. 1.23. Использование поискового поля

В разделе Best Matches (Лучшие совпадения) находится команда Line (Линия). Далее в списке – все команды, в которых встречается соответствующий текст. Рядом с командами указан путь к ним через меню.

3. Чтобы выйти из режима поиска, нажмите кнопку с крестиком рядом с полем поиска.

Кнопка Options (Настройки) браузер-меню открывает диалог изменения настроек системы AutoCAD. Подробно этот диалог будет рассмотрен в следующей главе.

Кнопка Exit AutoCAD (Выйти из AutoCAD) закрывает программу, предварительно предложив сохранить внесенные в чертеж изменения.

1.3.2. Панель быстрого доступа

В левой части строки заголовка находится панель быстрого доступа (рис. 1.24).

Рис. 1.24. Панель быстрого доступа

Как и следует из названия, панель быстрого доступа предоставляет быстрый и удобный вариант выбора наиболее часто используемых команд.

Если рассматривать панель слева направо, то она содержит следующие команды:

• New (Новый) – создание нового пустого чертежа;

• Open (Открыть) – открытие уже существующего файла;

• Save (Сохранить) – сохранение текущего чертежа;

• Plot (Печать) – выведение чертежа на принтер или плоттер;

• Undo (Отменить) – отмена последней команды;

• Redo (Повторить) – повтор последней команды.

1.3.3. Информационный центр

В правой части строки заголовка находится информационный центр (рис. 1.25).

Рис. 1.25. Информационный центр

Панель информационного центра может быть спрятана нажатием на кнопку с изображением стрелки. Точно так же панель возвращается обратно.

В текстовое поле вводится ключевое слово или фраза для поиска.

1. Введите в поле поиска текст «how to draw a line» и нажмите клавишу Enter.

2. Под текстовым полем появятся результаты поиска (рис. 1.26).

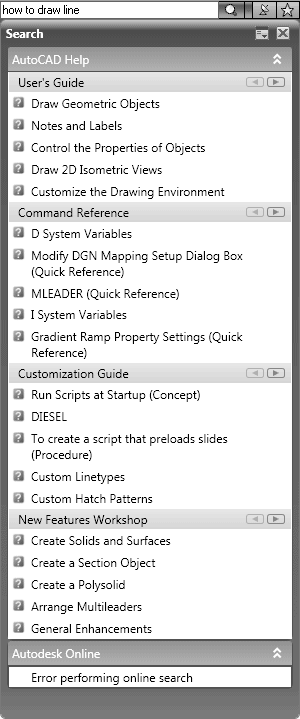

Рис. 1.26. Результаты поиска

3. Наведите курсор на первую тему в списке (темы отмечены значками с вопросами).

Тема будет выделена, курсор изменит свою форму, появится всплывающее окно с описанием темы. При этом рядом с темой появится серый значок-звездочка.

4. Щелкните по звездочке рядом с названием темы, чтобы добавить ее в раздел Favourites (Избранное). При этом звездочка должна стать желтой (рис. 1.27).

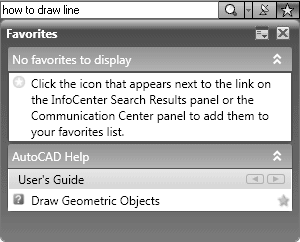

Рис. 1.27. Добавление темы в раздел Favourites (Избранное)

5. В информационном центре выберите команду Favourites (Избранное)

В раскрывшемся списке (рис. 1.28) вы увидите только что добавленную тему.

Рис. 1.28. Раздел Favourites (Избранное)

6. Щелкните еще раз по звездочке рядом с названием темы, чтобы удалить ее из раздела Favourites (Избранное).

Кнопка Communication Center (Центр коммуникаций)

позволяет вести поиск в каналах Autodesk.

1.3.4. Лента

Лента служит для замены обычной строки меню и панелей инструментов (рис. 1.29).
