Самоучитель AutoCAD 2010

7. Щелкните по кнопке Workspace Switching (Переключение рабочего пространства) в строке состояния.

8. Щелкните по пункту подменю 2D Drafting & Annotation (Двухмерное черчение и аннотации), чтобы вернуться в исходное рабочее пространство, с которым мы будем работать в следующей главе.

1.6. Резюме

В этой главе вы узнали, как установить систему AutoCAD 2010 на ваш компьютер, а также какие системные требования предъявляет данная программа к аппаратному и программному обеспечению.

Вы также познакомились с основными понятиями обновленного пользовательского интерфейса AutoCAD 2010. Были рассмотрены способы использования и настройки ключевых элементов управления: браузер-меню, панели быстрого доступа, информационного центра, ленты, командной строки, строки состояния.

Особое внимание было уделено рабочим пространствам. Вы узнали, какие существуют встроенные рабочие пространства, каким образом происходит переключение между ними, а также создание собственных рабочих пространств.

Также вы умеете работать с панелями инструментов и можете добавить нужную панель, переместить ее и зафиксировать ее местоположение.

Глава 2 Настройка системной среды AutoCAD 2010

В данном разделе вы познакомитесь с возможностями настройки системы AutoCAD 2010, а также с управлением пользовательскими профилями настроек.

Когда системная среда настроена в соответствии с пожеланиями пользователя, рабочий процесс становится намного более эффективным. Затратив несколько часов на изучение настроек программы, вы не будете вынуждены в каждом чертеже изменять настройки, заданные по умолчанию.

В системе AutoCAD 2010 настраивается практически все: пути поиска файлов по умолчанию, вид элементов управления, работа с файлами, печать и публикация, производительность работы с графикой, средства навигации, выбора, автоматического слежения и привязки и многое другое.

Настройки системы сосредоточены в диалоге Options (Настройки), который является центром управления опциями программы.

1. Щелкните дважды по ярлыку AutoCAD 2010 на рабочем столе. Откроется главное окно программы.

2. Нажмите кнопку с логотипом AutoCAD в левом углу строки состояния, чтобы открыть браузер-меню.

3. В браузер-меню нажмите кнопку Options (Настройки). Откроется диалоговое окно Options (Настройки) (рис. 2.1).

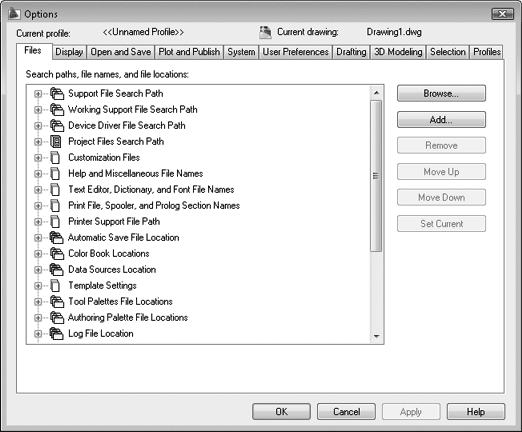

Рис. 2.1. Диалоговое окно Options (Настройки)

Диалог настроек содержит 10 вкладок, в которых объединены схожие по области действия настройки. Рассмотрим подробнее каждую вкладку.

2.1. Вкладка Files (Файлы)

1. В диалоговом окне Options (Настройки) щелкните мышью по названию вкладки Files (Файлы).

Вкладка Files (Файлы) (см. рис. 2.1) содержит заданные по умолчанию пути поиска файлов поддержки системы AutoCAD.

В левой части вкладки находится список типов необходимых ресурсов.

2. Щелкните мышью по значку плюса рядом с любым типом (например, Support File Search Path). Раскроется список существующих путей поиска.

3. Чтобы добавить новый путь, нажмите кнопку Add (Добавить). При этом в активном списке появится новая пустая запись (рис. 2.2).

Рис. 2.2. Добавление нового пути

4. Нажмите кнопку Browse (Обзор). Откроется стандартный диалог поиска папки.

5. Выберите любую папку (например, «C: \Windows»).

6. В списке путей поиска Support File Search Path (Путь поиска файлов поддержки) появился новый путь, указанный вами.

7. Выделите новый путь щелчком мыши и нажмите кнопку Remove (Удалить).

Путь поиска удален из списка.

Совет

Не стоит удалять существующие пути поиска, если вы не знаете точно, что делаете!

Очередность поиска в каталогах зависит от очередности следования путей в списке. Для изменения порядка следования используйте кнопки Move Up (Переместить вверх) и Move Down (Переместить вниз).

Рассмотрим основные типы необходимых ресурсов:

• Support File Search Path (Путь поиска файлов поддержки) – указывает каталоги, в которых AutoCAD ищет внешние файлы поддержки;

• Device Driver File Search Path (Путь к драйверам устройств) – указывает размещение драйверов для внешних устройств – принтеров, плоттеров;

• Project File Search Path (Путь к файлам проекта) – определяет каталог проекта, в котором хранятся дополнительные файлы внешних ссылок, растровые изображения, используемые в текущем чертеже. Отдельный чертеж может быть связан только с одним проектом;

• Menu, Help and Miscellaneous File Names (Файлы меню, справки и прочие файлы) – этот путь определяет расположение вспомогательных файлов программы: меню, файлов справки, файла протокола действий пользователя, файлов конфигурации и автосохранения;

• Text Editor, Dictionary and Font File Names (Текстовый редактор, словарь и файлы шрифтов) – путь определяет размещение текстового редактора, словарей, альтернативных файлов шрифтов. Именно в эти каталоги необходимо поместить файл шрифта при добавлении в систему;

• Automatic Save File Location (Путь к файлу автосохранения) – во время работы система периодически сохраняет внесенные в чертеж изменения, чтобы избежать потери данных. Этот путь указывает, куда сохраняются такие файлы;

• Drawing Template File Location (Расположение файлов шаблонов) – путь к файлам шаблонов, на основе которых могут создаваться новые чертежи. Собственные шаблоны можно разместить в отдельной папке и добавить ее путь в список;

• Texture Maps File Location (Путь к картам текстур) – определяет каталоги, в которых размещены файлы карт текстур, используемые для визуализации трехмерных объектов.
