Каждое из этих отношений имеет собственное графическое представление на диаграмме, которое отражает взаимосвязи между объектами соответствующих классов.
Отношение зависимости
Отношение зависимости в общем случае указывает некоторое семантическое отношение между двумя элементами модели или двумя множествами таких элементов, которое не является отношением ассоциации, обобщения или реализации. Оно касается только самих элементов модели и не требует множества отдельных примеров для пояснения своего смысла. Отношение зависимости используется в такой ситуации, когда некоторое изменение одного элемента модели может потребовать изменения другого зависимого от него элемента модели.
Отношение зависимости графически
Рис. 5.3. Графическое изображение отношения зависимости на диаграмме классов
В качестве класса-клиента и класса-источника зависимости могут выступать целые множества элементов модели. В этом случае одна линия со стрелкой, выходящая от источника зависимости, расщепляется в некоторой точке на несколько отдельных линий, каждая из которых имеет отдельную стрелку для класса-клиента. Например, если функционирование Класса_С зависит от особенностей реализации Класса_А и Класса_/>, то данная зависимость может быть изображена следующим образом (рис. 5.4).
Рис. 5.4. Графическое представление зависимости между классом-клиентом (Класс_С) и классами-источниками (Класс_Л и Класс_Б)
Стрелка может помечаться необязательным, но стандартным ключевым словом в кавычках и необязательным индивидуальным именем. Для отношения зависимости предопределены ключевые слова, которые обозначают некоторые специальные виды зависимостей. Эти ключевые слова (стереотипы) записываются в кавычках рядом со стрелкой, которая соответствует данной зависимости. Примеры стереотипов для отношения зависимости представлены ниже:
• «access» – служит для обозначения доступности открытых атрибутов и операций класса-источника для классов-клиентов;
• «bind» – класс-клиент может использовать некоторый шаблон для своей последующей параметризации;
• «derive» – атрибуты класса-клиента могут быть вычислены по атрибутам класса-источника;
• «import» – открытые атрибуты и операции класса-источника становятся частью класса-клиента, как если бы они были объявлены непосредственно в нем;
• «refine» – указывает, что класс-клиент служит уточнением класса-источника в силу причин исторического характера, когда появляется дополнительная информация в ходе работы над проектом.
Отношение ассоциации
Отношение ассоциации соответствует наличию некоторого отношения между классами. Данное отношение обозначается сплошной линией с дополнительными специальными символами, которые характеризуют отдельные свойства конкретной ассоциации. В качестве дополнительных специальных символов могут использоваться имя ассоциации, а также имена и кратность классов-ролей ассоциации. Имя ассоциации является необязательным элементом ее обозначения. Если оно задано, то записывается с заглавной (большой) буквы рядом с линией соответствующей ассоциации.
Примечание 47
Отношение зависимости является наиболее общей формой отношения в языке UML. Все другие типы рассматриваемых отношений можно считать частным случаем данного отношения. Однако важность выделения специфических семантических свойств и дополнительных характеристик для других типов отношений обусловливают
их самостоятельное рассмотрение при построении диаграмм.Наиболее простой случай данного отношения – бинарная ассоциация. Она связывает в точности два класса и, как исключение, может связывать класс с самим собой. Для бинарной ассоциации на диаграмме может быть указан порядок следования классов с использованием треугольника в форме стрелки рядом с именем данной ассоциации. Направление этой стрелки указывает на порядок классов, один из которых является первым (со стороны треугольника), а другой – вторым (со стороны вершины треугольника). Отсутствие данной стрелки рядом с именем ассоциации означает, что порядок следования классов в рассматриваемом отношении не определен.
В качестве простого примера отношения бинарной ассоциации рассмотрим отношение между двумя классами – классом «Компания» и классом «Сотрудник» (рис. 5.5). Они связаны между собой бинарной ассоциацией Работа, имя которой указано на рисунке рядом с линией ассоциации. Для данного отношения определен порядок следования классов, первым из которых является класс «Сотрудник», а вторым – класс «Компания». Отдельным примером или экземпляром данного отношения может являться пара значений (Петров И. И., «Рога&Копыта»). Это означает, что сотрудник Петров И. И. работает в компании «Рога&Копыта».

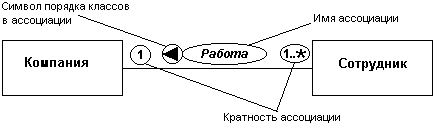

Рис. 5.5. Графическое изображение отношения бинарной ассоциации между классами
Тернарная ассоциация и ассоциации более высокой арности в общем случае называются N-арной ассоциацией (читается – «эн арная ассоциация»). Такая ассоциация связывает некоторым отношением 3 и более классов, при этом один класс может участвовать в ассоциации более чем один раз. Класс ассоциации имеет определенную роль в соответствующем отношении, что может быть явно указано на диаграмме. Каждый экземпляр N-арной ассоциации представляет собой N-арный кортеж значений объектов из соответствующих классов. Бинарная ассоциация является частным случаем N-арной ассоциации, когда значение N=2, и имеет свое собственное обозначение.
N-арная ассоциация графически обозначается ромбом, от которого ведут линии к символам классов данной ассоциации. В этом случае ромб соединяется с символами соответствующих классов сплошными линиями. Обычно линии проводятся от вершин ромба или от середины его сторон. Имя N-арной ассоциации записывается рядом с ромбом соответствующей ассоциации.
Порядок классов в N-арной ассоциации, в отличие от порядка множеств в отношении, на диаграмме не фиксируется. Некоторый класс может быть присоединен к ромбу пунктирной линией. Это означает, что данный класс обеспечивает поддержку свойств соответствующей N-арной ассоциации, а сама N-арная ассоциация имеет атрибуты, операции и/или ассоциации. Другими словами, такая ассоциация, в свою очередь, является классом с соответствующим обозначением в виде прямоугольника и является самостоятельным элементом языка UML – ассоциацией-классом (Association Class). N-арная ассоциация не может содержать символ агрегации ни для какой из своих ролей.
В качестве примера конкретной тернарной ассоциации рассмотрим отношение между тремя классами: «Футбольная команда», «Год» и «Игра». Данная ассоциация указывает на наличие отношения между этими тремя классами, которое может представлять информацию об играх футбольных команд в национальном чемпионате в течение нескольких последних лет (рис. 5.6).
Как уже упоминалось, отдельный класс ассоциации имеет собственную роль в отношении. Эта роль может быть изображена графически на диаграмме классов. С этой целью в языке UML вводится в рассмотрение специальный элемент – конец ассоциации (Association End), который графически соответствует точке соединения линии ассоциации с отдельным классом. Конец ассоциации является частью ассоциации, но не класса. Каждая ассоциация имеет два или больше концов ассоциации. Наиболее важные свойства ассоциации указываются на диаграмме рядом с этими элементами ассоциации и должны перемешаться вместе с ними.
