Формализм автоматов допускает вложение одних автоматов в другие для уточнения внутренней структуры отдельных более общих состояний (макросостояний). В этом случае вложенные автоматы получили название подавтоматов. Подавтоматы могут использоваться для внутренней спецификации процедур и функций, образующих поведение исходного объекта. Например, состояние неисправности технического устройства (рис. 6.1) может быть детализировано на отдельные подсостояния, каждое из которых может характеризовать неисправность отдельных подсистем, входящих в состав данного устройства.

В языке UML понятие автомата дополнено специальной семантикой входящих в соответствующий пакет элементов. Далее в этой главе будут рассмотрены основные элементы поведения, которые образуют концептуальный базис, необходимый для правильного построения диаграмм состояний.

Формализм обычного автомата основан на выполнении следующих обязательных условий:

1. Автомат не запоминает историю перемещения из состояния в состояние. С точки зрения моделируемого поведения определяющим является сам факт нахождения объекта в том или ином состоянии, но никак не последовательность состояний, в результате которой объект перешел в текущее состояние. Другими словами, автомат «забывает» все состояния, которые предшествовали текущему в данный момент времени. Образно говоря, существует непрозрачная стена, отделяющая текущее состояние от прошлого поведения объекта.

Примечание 50

2. В каждый момент времени автомат может находиться в одном и только в одном из своих состояний. Это означает, что формализм автомата предназначен для моделирования последовательного поведения, когда объект в течение своего жизненного цикла последовательно проходит через все свои состояния. При этом автомат может находиться в отдельном состоянии как угодно долго, если не происходит никаких событий.

Примечание 51

Примечание 50

Данное условие может быть изменено явным образом для сохранения некоторых аспектов предыстории поведения объекта на основе введения в рассмотрение так называемых исторических состояний, которые будут описаны ниже в этой главе.

Примечание 51

Это условие ограничивает применение автоматов для моделирования последовательных процессов. Необходимость моделирования параллельных процессов приводит к рассмотрению в контексте одной модели нескольких автоматов, каждый из которых специфицирует отдельный процесс поведения.

3. Хотя процесс изменения состояний автомата происходит во времени, явно концепция времени не входит в формализм автомата. Это означает, что длительность нахождения автомата в том или ином состоянии, а также время достижения того или иного состояния никак не специфицируются. Другими словами, время на диаграмме состояний присутствует в неявном виде, хотя для отдельных событий может быть указан интервал времени и в явном виде.

Примечание 52

4. Количество состояний автомата должно быть обязательно конечным (в языке UML рассматриваются только конечные автоматы), и все они должны быть специфицированы явным образом. При этом отдельные псевдосостояния могут не иметь спецификаций (начальное и конечное состояния). В этом случае их назначение и семантика полностью определяются из контекста модели и рассматриваемой диаграммы состояний.

Граф автомата не должен содержать изолированных состояний и переходов. Это условие означает, что для каждого из состояний, кроме начального, должно быть определено предшествующее состояние. Каждый переход должен обязательно соединять два состояния автомата. Допускается переход из состояния в себя, такой переход еще называют «петлей».

Автомат не должен содержать конфликтующих переходов, т. е. таких переходов из одного и того же состояния, когда объект одновременно может перейти в два и более последующих состояния (кроме случая параллельных подавтоматов). В языке UML исключение конфликтов возможно на основе введения так называемых сторожевых условий, которые будут рассмотрены ниже.

Примечание 52

Концепция времени в явной форме учитывается при построении диаграммы деятельности, когда требуется синхронизировать во времени процессы взаимодействия нескольких объектов модели. Поскольку диаграмма состояний предназначена для моделирования поведения объекта, которое определяется асинхронными событиями, эти события могут происходить в заранее неизвестные моменты времени.

Таким образом, правила поведения объекта, моделируемого некоторым автоматом, определяются, с одной стороны, общим формализмом автомата, а с другой – его графическим изображением в языке UML в форме конкретной диаграммы состояний.

6.2. Состояние

Понятие состояния (state) является фундаментальным не только в метамоде-ли языка UML, но и в прикладном системном анализе. Ранее в главе 1 кратко были рассмотрены особенности представления динамических характеристик сложных систем, традиционно используемых для моделирования поведения. Вся концепция динамической системы основывается на понятии состояния системы. Однако семантика состояния в языке UML имеет целый ряд специфических особенностей.

В языке UML под состоянием понимается абстрактный метакласс, используемый для моделирования отдельной ситуации, в течение которой имеет место выполнение некоторого условия. Состояние может быть задано в виде набора конкретных значений атрибутов класса или объекта, при этом изменение их отдельных значений будет отражать изменение состояния моделируемого класса или объекта.

Следует заметить, что не каждый атрибут класса может характеризовать его состояние. Как правило, имеют значение только такие свойства элементов системы, которые отражают динамический или функциональный аспект ее поведения. В этом случае состояние будет характеризоваться некоторым инвариантным условием, включающим в себя только значимые для поведения класса атрибуты и их значения.

Например, инвариант может представлять статическую ситуацию, когда объект находится в состоянии ожидания возникновения некоторого внешнего события. С другой стороны, инвариант используется для моделирования динамических аспектов, когда в ходе процесса выполняются некоторые действия. В этом случае моделируемый элемент переходит в рассматриваемое состояние в момент начала соответствующей деятельности и покидает данное состояние в момент ее завершения.

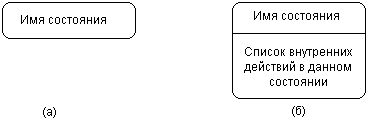

Рис. 6.2. Графическое изображение состояний на диаграмме состояний

Состояние на диаграмме изображается прямоугольником со скругленными вершинами (рис. 6.2). Этот прямоугольник, в свою очередь, может быть разделен на две секции горизонтальной линией. Если указана лишь одна секция, то в ней записывается только имя состояния (рис. 6.2, а). В противном случае в первой из них записывается имя состояния, а во второй – список некоторых внутренних действий или переходов в данном состоянии (рис. 6.2, б). При этом под действием в языке UML понимают некоторую атомарную операцию, выполнение которой приводит к изменению состояния или возврату некоторого значения (например, «истина» или «ложь»).

Имя состояния

Имя состояния представляет собой строку текста, которая раскрывает содержательный смысл данного состояния. Имя всегда записывается с заглавной буквы. Поскольку состояние системы является составной частью процесса ее функционирования, рекомендуется в качестве имени использовать глаголы в настоящем времени (звенит, печатает, ожидает) или соответствующие причастия (занят, свободен, передано, получено). Имя у состояния может отсутствовать, т. е. оно является необязательным для некоторых состояний. В этом случае состояние является анонимным, и если на диаграмме состояний их несколько, то все они должны различаться между собой.

Список внутренних действий

Эта секция содержит перечень внутренних действий или деятельностей, которые выполняются в процессе нахождения моделируемого элемента в данном состоянии. Каждое из действий записывается в виде отдельной строки и имеет следующий формат:

<метка-дёйствия '/' выражение-действия>

Метка действия указывает на обстоятельства или условия, при которых будет выполняться деятельность, определенная выражением действия. При этом выражение действия может использовать любые атрибуты и связи, которые принадлежат области имен или контексту моделируемого объекта. Если список выражений действия пустой, то разделитель в виде наклонной черты '/' может не указываться.

Перечень меток действия имеет фиксированные значения в языке UML, которые не могут быть использованы в качестве имен событий. Эти значения следующие:

• entry – эта метка указывает на действие, специфицированное следующим за ней выражением действия, которое выполняется в момент входа в данное состояние (входное действие);

• exit – эта метка указывает на действие, специфицированное следующим за ней выражением действия, которое выполняется в момент выхода из данного состояния (выходное действие);

do – эта метка специфицирует выполняющуюся деятельность («do activity»), которая выполняется в течение всего времени, пока объект находится в данном состоянии, или до тех пор, пока не закончится вычисление, специфицированное следующим за ней выражением действия.

В последнем случае при завершении события генерируется соответствующий результат;

• include – эта метка используется для обращения к подавтомату, при этом следующее за ней выражение действия содержит имя этого подавтомата.
