1. В какой каталог записываются трассировки разработчиков?
a. \users\<sid>adm
b. \usr\sap\<SID>\<instance>\work
c. \usr\sap\<SID>\SYS\global
2. Пользователь информировал вас, что его сеанс завершился с ошибкой. К сожалению, он не записал никакой дополнительной информации об останове. В каком месте лучше всего начать анализ ситуации?
a. Нигде. Если нельзя получить дополнительную информацию, то нет способа узнать причину ошибки.
b. Проверьте все ошибки времени выполнения в системе R/3.
c. Проверьте системный журнал.
d.
ГЛАВА 16
АРХИТЕКТУРА МОНИТОРИНГА
В дополнение к мониторингу вручную и возможностям анализа (см. главу 15) использование автоматических средств архитектуры мониторинга улучшит как качество, так и надежность деятельности по администрированию системы.
В расширяемой инфраструктуре специализированные программы сбора накапливают и сохраняют данные и ключевые значения для заранее определенных объектов в общей области памяти и в таблицах базы данных систем mySAP. Эти данные можно анализировать на основе различных критериев, используя продукты независимых поставщиков и монитор сигналов (Alert Monitor), интегрированный в Систему управления вычислительным центром (CCMS — Computing Center Management System). В дополнение к локальному анализу самих контролируемых систем можно также сконфигурировать центральную систему mySAP, где собираются все данные систем SAP и других систем. Общая инфраструктура имеет три слоя:
► Сбор данных
► Сохранение данных
► Администрирование данных и анализ
Взаимодействие этих слоев представлено на рис. 16.1.
В дополнение к локальному мониторингу отдельных систем архитектура мониторинга централизованно контролирует несколько систем mySAP — их критические компоненты, статистику и производительность в системной инфраструктуре. Внешние, отличные от SAP системы также могут присоединяться и контролироваться. Монитор сигналов (см. раздел 16.1.2) выводит значения, которые собраны и проанализированы согласно различным критериям в архитектуре мониторинга. Системный администратор может задавать зависящие от системы пороговые значения для входящей информации. Когда входящая информация превышает эти пороговые значения или падает ниже них, можно отметить такую ситуацию как неправильное функционирование (или сигнал), изменяя цвет светофора в Мониторе сигналов (см. рис. 16.3). Можно также определить методы анализа и автоматического реагирования, присвоить эти методы элементам дерева для подробного анализа проблемы, информировать системного администратора и включить автоматические исправляющие действия.

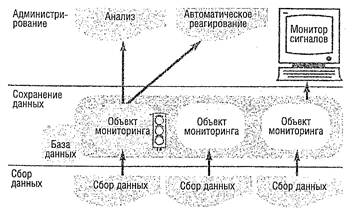

Рис. 16.1. Архитектура мониторинга
Основное достоинство Монитора сигналов состоит в том, что он независимо уведомляет системных администраторов об отклонениях, не требуя выполнения явного запроса или регистрации в соответствующей системе. Системы mySQL обладают рядом инструментов анализа для своих разнообразных компонентов (см. главу 15); однако администраторы должны самостоятельно инициировать такой анализ. Кроме того, разработанный SAP Монитор сигналов может анализировать системную инфраструктуру независимо на основе выбранных параметров и специально заданных пороговых значений и порождать при необходимости сигналы. Системный администратор может затем использовать специальные инструменты, интегрированные в программное обеспечение mySAP для запуска подробного анализа на основе информации Монитора сигналов, или может немедленно начать исправлять указанную проблему.
SAP предоставляет мониторы сигналов с каждым программным продуктом семейства mySAP. Эти мониторы сигналов включают все критические области системы, базы данных и средства администрирования на уровне операционной системы, требуемые для работы программных
компонентов.Набор мониторов
Мониторы сигналов объединяются для специальных целевых групп в так называемые наборы мониторов и поставляются с настройками по умолчанию, которые позволяют начать использовать их базовые функции немедленно после установки системы. Заранее определенные мониторы (с незначительными, зависящими от версии различиями) расположены в CCMS в ►Alert Monitor:
► SAP CCMS Monitor Templates
Мониторы для регулярного администрирования системой SAP
► SAP CCMS Technical Experts Monitors
Мониторы для выявления неисправностей и для управления самой архитектурой мониторинга
► SAP CCMS Monitors for Optional Components
Мониторы для наблюдения за специальными компонентами, такими как распределение нагрузки регистрации, выбранные транзакции или клиенты и заранее определенные файлы журналов
На основе этих наборов мониторов (см. рис. 16.2) заказчики могут создать свои собственные мониторы со специальными представлениями выбранных областей, определяя собственных сборщиков данных и объекты для создания дополнительных сигналов (см. раздел 16.13), и изменить

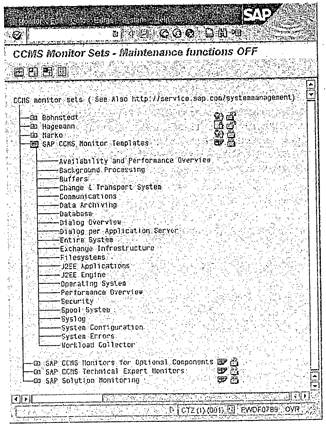

Рис. 16.2. Заранее определенные наборы мониторов (Версия 6.20)
стандартные настройки. Можно также интегрировать внешние инструменты. Специальные требования заказчика определяют пределы, в которых необходимы и желательны изменения в настройках по умолчанию и наборах мониторов. В более простых системных инфраструктурах и во время фазы реализации системы обычно бывает достаточно предоставленных SAP мониторов, только с незначительными зависящими от заказчика модификациями. Анализ монитора сигналов является относительно простым и не требующим пояснений. Значительно более трудным являются определение мониторов пользовательских сигналов и интеграция пользовательских сигналов. Поэтому в следующих разделах описаны только основы.
Набор мониторов является логическим объединением любого числа мониторов; сами мониторы организованы в древовидную структуру.
Элементы дерева мониторинга
Узлы ветвей в дереве мониторинга называются элементами дерева мониторинга (МТЕ — monitoring tree elements). МТЕ логически объединяет лежащие ниже узлы или другие МТЕ. Они называются также итоговыми узлами мониторов (monitor summary nodes) или просто узлами.
Атрибуты мониторинга
Листья дерева мониторинга формируются через атрибуты мониторинга, описывающие тип информации отдельных элементов системы mySAP, которые находятся под наблюдением. Атрибут мониторинга относится к одной характеристике объекта мониторинга. Определены следующие типы атрибутов мониторинга:
► Атрибуты производительности
Атрибут производительности определяет меру для размера или частоты события. Если определенные пороговые значения превышаются, то цвет соответствующей записи в дереве мониторинга изменяется.
► Атрибуты статуса
Появление одного определенного сообщения включает сигнал.
► Атрибуты журнала
Сообщения в файле журнала просматриваются в процессе поиска определенных заранее комбинаций. Если появляется одна из этих строк, то включается сигнал.
► Деятельность
Наблюдается деятельность определенных элементов системы, таких как R/3 Services. Если контролируемые элементы отказывают, включается сигнал.
