Сб-2

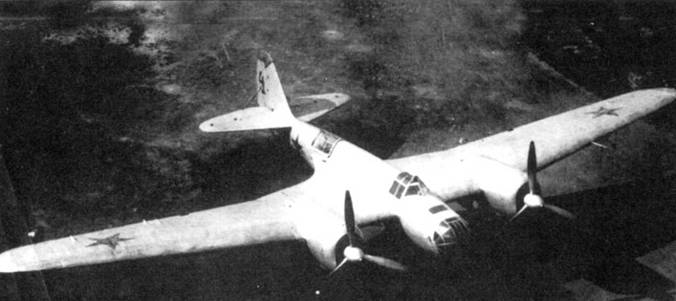

Ранний СБ-2-М-100А с трехлопастными винтами (красная «4») на аэродроме бомбардировочного авиаполка ВВС РККА. Большинство строевых бомбардировщиков СБ перед войной вообще не имели окраски. Бортовой номер нанесен на руль направления, цвет «пилотки» на вертикальном оперении обозначает принадлежность самолета той или иной эскадрильи внутри полка. Опознавательные знаки в виде красных пятиконечных звезд с тонкой черной окантовкой нанесены на борта фюзеляжа, на верхние и нижние поверхности обоих консолей крыли.

Развитие носовой части фюзеляжа

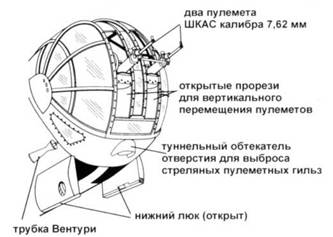

СБ-2 с моторами М-100А (ранний)

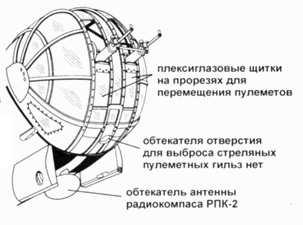

СБ-2 с моторами М-100А (поздний)

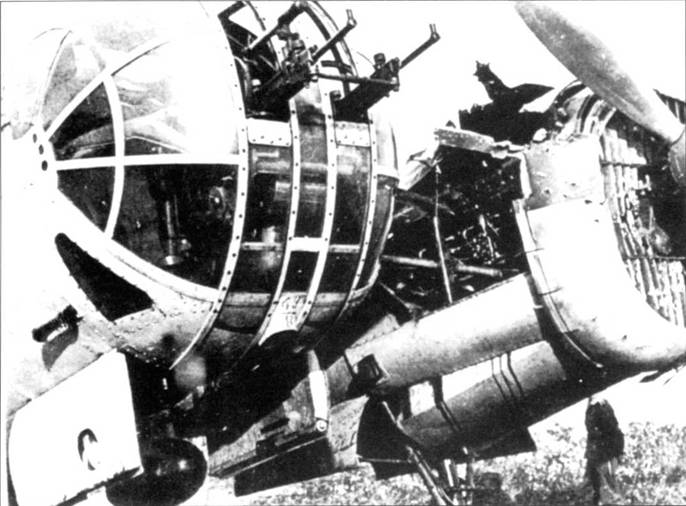

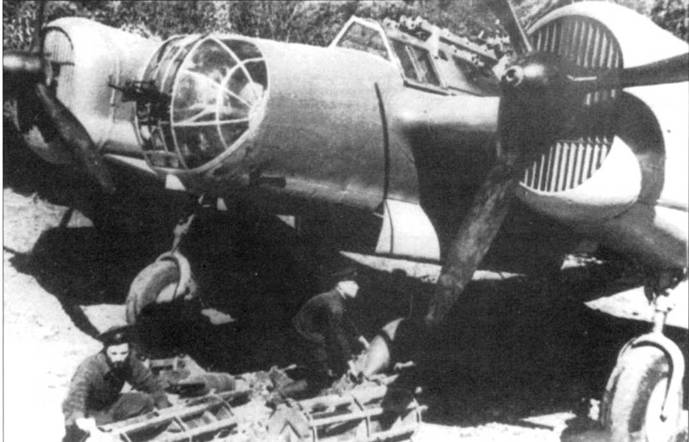

Подвески 100-кг бомб ФАБ-100 на СБ-2-M-100A раннего выпуска морской авиации. Трубка Вентури смонтирована по борту правой нижней новой части фюзеляжи. Квадратных окошек в носу фюзеляжа нет. «Окошки» и подобная установка трубки Вентури характерна для СБ-2-М-100А первых производственных серий.

Один прототип СБ-2 с моторами М- 100А (модернизированный) был построен в начале 1937 г. В конструкцию аэроплана внесли массу изменений по опыту Испании. Турелью МВ-3 от ильюшинского дальнего бомбардировщика ДБ-3 заменили верхнюю турель ТУР-9. Турель МВ-3 была вооружена одним пулеметом LLIKAC. Внизу поставили турель МВ-2 с боекомплектом 1000 патронов. Турель МВ-2 оснащалась оптическим прицелом ОП-2. На самолете была установлена радиостанция тип 13 СК-3, убираемая антенна которой ставилась в нижней левой части фюзеляжа.

Стандартный СБ-2 оснащался двумя моторами М-100А в двухлопастными воздушными винтами В-100 диаметром 3,4 м. На модернизированном СБ-2 стояли моторы М-100А с трехлопастными воздушными винтами изменяемого шага ВИШ-2 диаметром 3,3 м. Винты ВИШ-2 являлись копией американских винтов Гамильтон- Стандарт. Втулки трехлопастных винтов закрывались коками, которых не было на втулках винтов В-100.

На нижней поверхности правой консоли крыла прототипа модернизированного СБ-2 поставили два весовых балансира. Зеркало заднего вида, обычное для большинства СБ-2-М-100А, на модернизированном СБ-2 не устанавливалось. Масса самолета возросла с 5732 кг у СБ-2-М-100А до 5810 кг у модернизированного прототипа.

Заводские испытания начались в первой половине 1937 г. Государственные испытания проводились в мае – июне 1937 г. На испытания модернизированный СБ-2 показал максимальную скорость 347 км/ч на уровне моря и 412 км/ч на высоте 4000 м. На высоте 4000 м модернизированный самолет летал примерно на 11 км/ч медленнее бомбардировщика СБ-2-М-100А. Самолет СБ-2-М-100А (модернизированный) по результатам испытаний был рекомендован к серийному производству. Однако, в серию самолет не пошел. Прототип так и остался единственным самолетом данного варианта. Рад нововведений, реализованных на прототипе, нашли применение в последующих вариантах СБ, например радиостанция и турель МВ-3. Точная причина отказа от серийного производства данной модификации СБ не известна.

На верхние поверхности СБ-2-М-100А (белая «9») была нанесена временная зимняя белая окраска, снимок начала 1942 г. Бортовой помер «9», нанесенный на руль направления почти не виден. Изначально самолет был окрашен сверху в темно-зеленый цвет, снизу – в светло-голубой. Фонарь кабины стрелка-радиста снят. Пулемет на турели ТУР-9 задран почти в зенит.

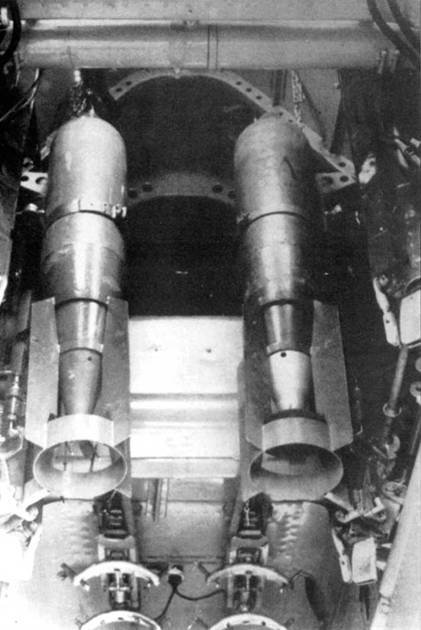

Две 100-кг бомбы, подвешенные вертикально в задней части бомбоотсека самолета СБ-2-М- 100А. Вертикально подвешенные бомбы при сбросе давали больший разброс, чем подвешенные горизонтально. В передней части бомбоотсека стояло два «горизонтальных» держателей ДЕР-23 для бомб ФАБ-250. Два держателя ДЕР- 23 можно было заменить шестью держателями ДЕР-34 для бомб ФАБ-100.

СБ-2-М-100А с трехлопастными воздушными винтами

С конца 1937 г. серийные самолеты СБ-2-М- 100А постройки заводов в Москве и Иркутске стали комплектоваться трехлопастными воздушными винтами ВИШ-2. Шаг лопастей винта менялся в пределах 10 градусов с помощью гидропривода. Новые винты значительно улучшили характеристики самолета. Практический потолок увеличился на 1160 м, взлетная дистанция уменьшилась на 150 метров, возросла скороподъемность.

СБ-2-М-100А позднего выпуска прогревает двигатели перед ночным боевым вылетом, Подмосковье, март 1942 г. Самолет оснащен лыжным шасси. Два воздухозаборника в носке крыла типичны для СБ-2-М-103, но редки на СБ с моторами М-100Л. Антенна установлена на переплете козырька фонаря кабины пилота с легким наклоном влево. Под носовой частью фюзеляжа смонтирована в каплеобразном обтекателе антенна радиокомпаса РПК-2.

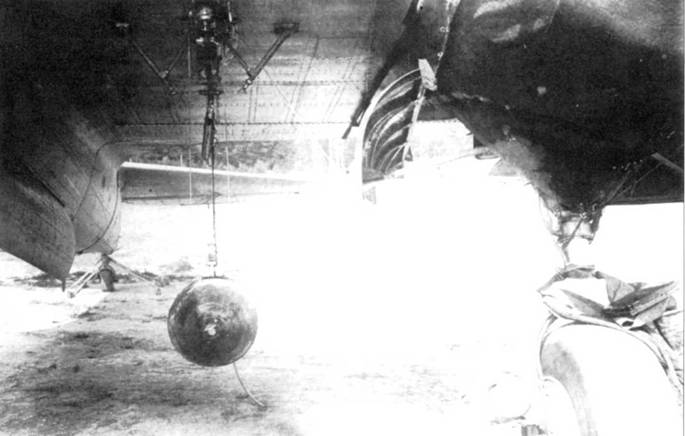

Подвеска 100-кг бомбы ФАБ-100 на левый подкрыльевой держатель ДЕР-19. Держатели ДЕР-19 ставились на нижние поверхности крыльев между фюзеляжами и мотогондолам и на СБ-2-М-100А поздних выпусков. Бомба поднимается на пилон с помощью установленной в мотогондоле лебедки. На одном держателе ДЕР-19 можно было подвесить бомбу массой до 500 кг.

Единственным отрицательным следствием замены винтов стало снижение максимальной скорости полета на 4 км/ч. На нижней поверхности правой консоли крыла стали устанавливать два весовых балансира. Замена винтов никак не отразилась на обозначении самолета – СБ-2 с моторами М-100А.

По ходу серийного производства в конструкцию самолета вносились изменения. Изначально в бомбоотсеке стояли шесть бомбодержателей ДЕР-34, шесть бомб ФАБ-100 подвешивались на них горизонтально, еще две «сотки» вешали вертикально. Затем стали ставить два держателя ДЕР- 23 для бомб ФАБ-250. Бомбы сбрасывались посредством электрического бомбосбрасывателя ЕСБР-2. аварийно – механическим бомбосбрасывателем АСБР-3.

На самолетах СБ-2-М-100А поздних производственных серий ставили подкрыльевые бомбодержатели ДЕР-19, по одному на каждой консоли между фюзеляжем и мотогондолой. На каждый держатель можно было подвешивать бомбы массой до 500 кг. На поздних самолетах прицел ПМП-3 турели ТУР-9 заменили прицелом ПМП-6.

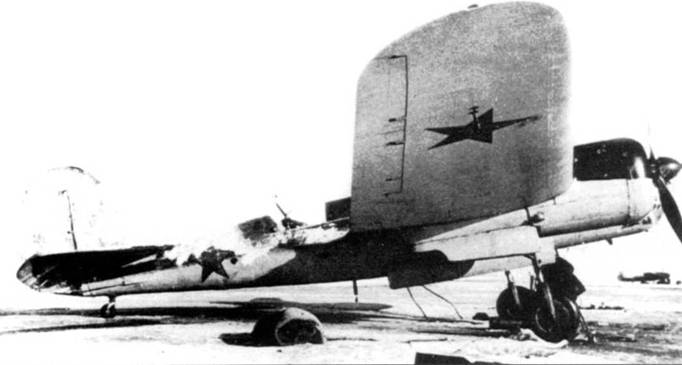

Раиштыы СБ-2-М-100Л позднего выпуска па захваченном немцами советском аэродроме. Хорошо вшк’н обтекатель антенны радиокомпаса РПК-2. Створки штурманского.пока открыты. На СБ-2-М-100А поздних выпусков щели вертикального наведения носовых пулеметов закрывались подвижными прозрачными щитками. Щитки резко снизили приток морозного воздуха в кабину штурмана в полете.

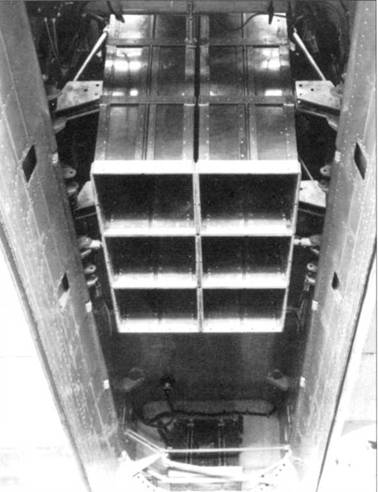

Контейнер для шести бомб ФАБ-100 в передней части бомбоотсека СБ-2-.М-100А. Бомбы подвешивались носами вверх. В задней части бомбоотсека бомбодержатели не установлены. Хорошо виден задний привод створок бомбоотсека.

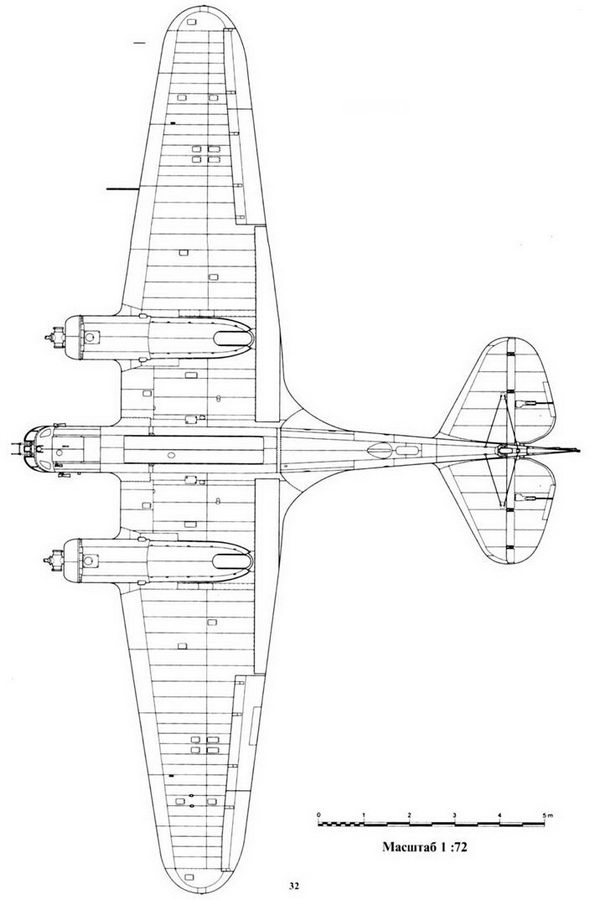

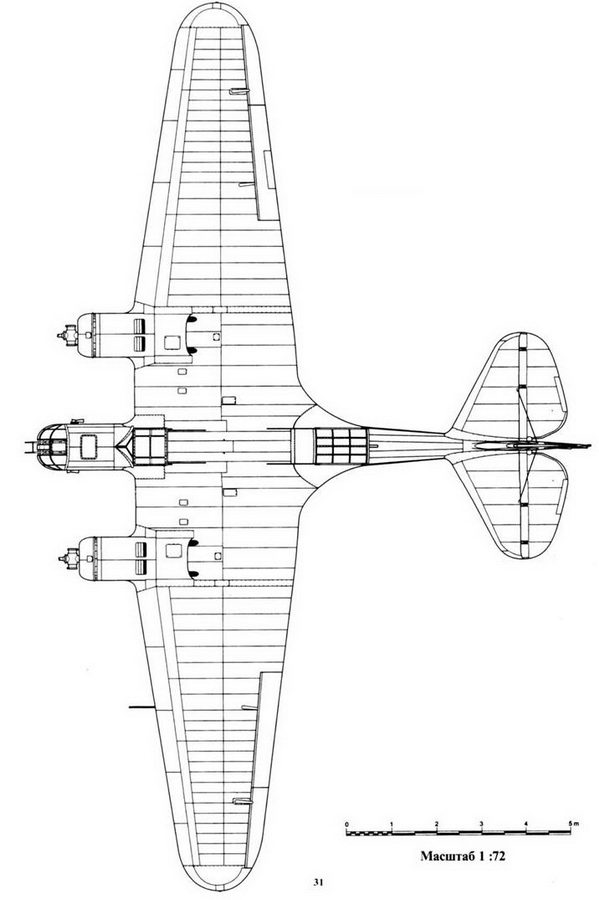

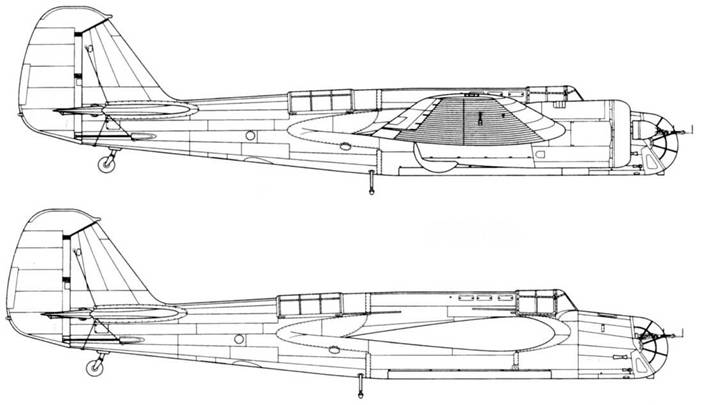

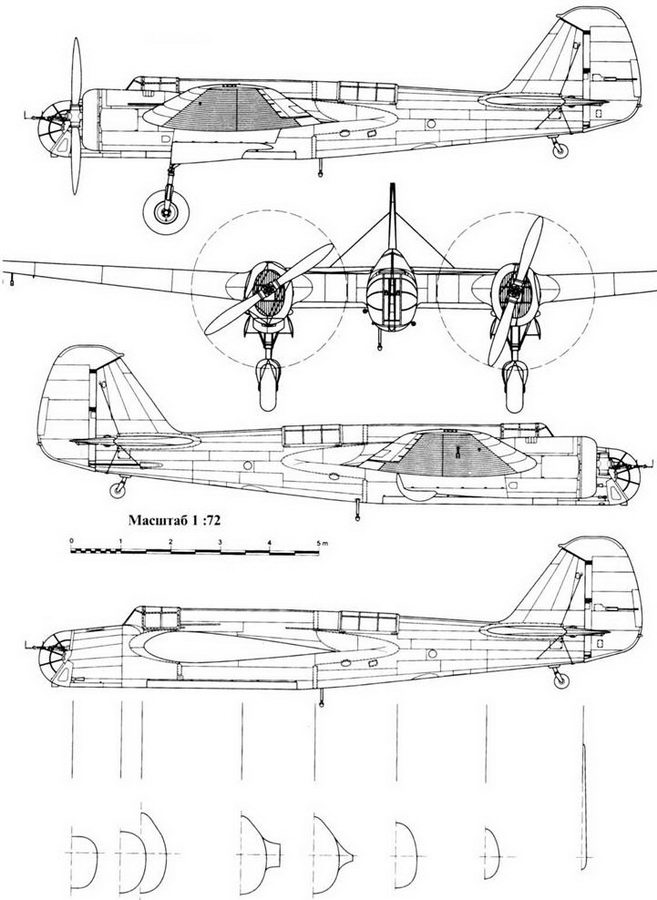

СБ-2М-100

СБ-2М-100

СБ-2М-100

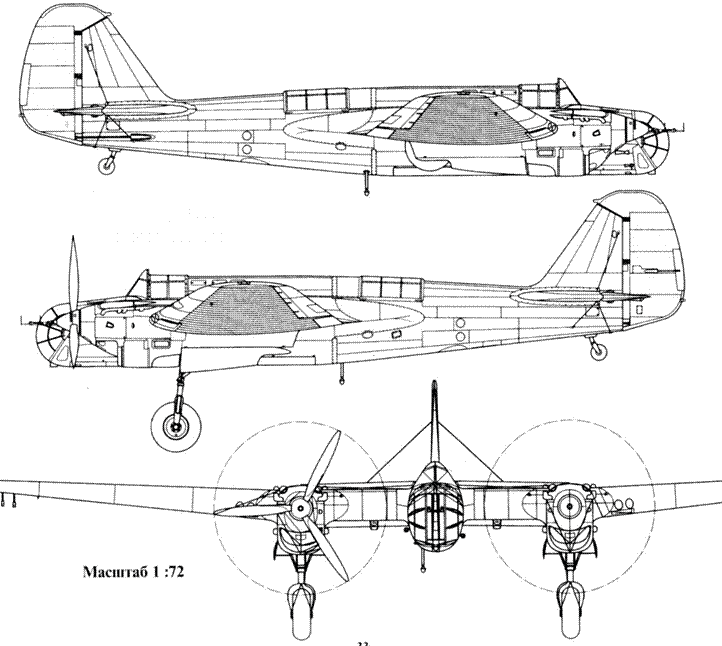

СБ-2М-100А

СБ-2М-103 выпуска 1939 г.

Советские летчики закатывают СБ-2-М-100А (красный «14») позднего выпуска в лес па замаскированную стоянку, лето 1941 г. Самолет камуфлирован пятнами зеленого цвета, нанесенными прямо на голый дюраль. СБ стали камуфлировать с первых дней войны. Позднюю производственную серию данного самолета позволили установить иллюминаторы в бортах фюзеляжа.
