• CD-RW – используется для чтения дисков CD-ROM/CD-R/CD-RW и для записи дисков CD-R/CD-RW. Если вы где-то найдете в продаже новый привод CD-RW, значит, на складе он пролежал как минимум года два. Устарел, как и CD-ROM;
• DVD-rom – используется для чтения всех CD и практически всех DVD-дисков (некоторые модели могут испытывать проблемы с DVD-ram);
• DVD-ROM/CD-RW – так называемый комбинированный привод (combo). Используется для чтения/записи дисков CD-R/CD-RW (CD-ROM можно читать) и только для чтения почти всех DVD-дисков. Имеется в продаже, стоит чуть дешевле, чем DVD-rw, поэтому покупать его нет смысла. Но такие комбинированные приводы иногда устанавливаются в некоторых дешевых компьютерах, например в бюджетных моделях ноутбуков и в самых доступных
• DVD-RW – используется для чтения/записи почти всех форматов CD/DVD (понятно, что нельзя записать форматы CD-ROM, DVD-ROM и DVD-RAM).
Как вы уже знаете, имеет смысл покупать только приводы DVD-RW.
При покупке привода обращайте внимание на характеристики, указанные в табл. 7.3.
Подключение привода CD/DVD

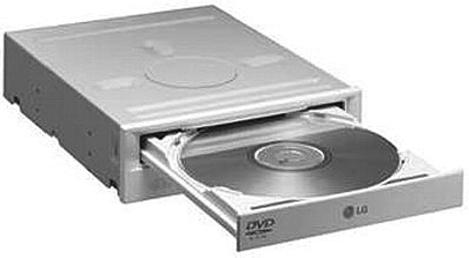

Все CD-приводы подключаются к материнской плате с помощью интерфейса ATA (IDE). DVD-приводы (рис. 7.4) могут подключаться с помощью интерфейса ATA или SATA.
Подключение привода CD/DVD осуществляется так же, как и в случае с жестким диском ATA/SATA. Поскольку подключение жесткого диска рассматривалось в предыдущей главе, то подробно рассматривать подключение оптического привода мы не будем.
В общем, подключение ATA-привода сводится к следующим этапам:
• выбирается режим работы устройства (с помощью джампера на задней панели) – Master/Slave или CS (по выбору кабеля);
• привод устанавливается и закрепляется в корпусе компьютера; подключаются интерфейсный кабель и кабель питания.
В случае с SATA-приводом последовательность та же, но не нужно выбирать режим работы устройства (кабель SATA и кабель питания SATA-диска обычно входят в комплект поставки привода). Само собой разумеется, не нужно проводить разметку диска, как в случае с жестким диском.
В случае с ATA-приводом есть один секрет. Предположим, что в компьютере установлен один ATA-диск (жесткий диск). Можно подключить привод DVD к шлейфу, который используется для подключения жесткого диска (тогда привод DVD будет работать в режиме Slave). Но рекомендуется купить еще один интерфейсный кабель (цена вопроса – 1 доллар) и подключить привод DVD ко второму IDE-контроллеру (IDE1) с помощью отдельного кабеля. В этом случае устройство будет работать в режиме Master и скорость обмена данными с ним будет выше! Поэтому при покупке DVD-привода не забудьте прикупить отдельный IDE-шлейф, хотя он иногда входит в комплект поставки.
Модернизация
Возможности превратить непишущий привод (ROM) в пишущий, к сожалению, нет. Поэтому модернизация выполняется путем замены привода. Можно, конечно, подключить новый привод как дополнительный, но зачем загромождать корпус – это лишние расходы энергии. Поэтому извлеките старый привод и подключите новый по образу и подобию старого. Режим работы устройства (в случае с ATA-приводом) можно оставить такой, каким он был, а можно изменить, подключив новый привод как Master ко второму IDE-контроллеру (см. выше).
Иногда нет возможности установить внутренний привод DVD (в корпусе

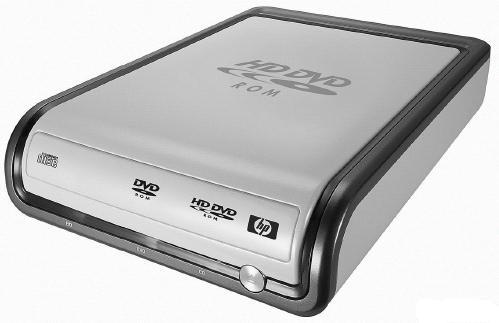

уже нет места, или ваш компьютер – ноутбук). В этом случае вам поможет внешний DVD-привод, подключаемый к компьютеру по USB (рис. 7.5).Проблем с подключением внешнего DVD-привода не возникает – все современные операционные системы поддерживают такие приводы.
Глава 8
Дискеты
Дискета представляет собой гибкую пластиковую пластинку, покрытую ферромагнитным слоем, отсюда английское название «floppy disk» («гибкий диск»). Эта пластинка помещается в пластмассовый корпус, защищающий магнитный слой от физических повреждений.
Раньше дискеты были самым распространенным съемным носителем данных (рис. 8.1, 8.2). Причина такой популярности была в одном – дисководом для дискет был оснащен каждый компьютер, а сама дискета стоила намного дешевле CD-дисков (не говоря уже о стоимости дисковода для дискет относительно стоимости пишущего привода CD).
Но на этом преимущества дискет и заканчивались. А недостатков хватает:
• на дискету вы не запишете больше 1,44 Мб. Можно было специальным образом отформатировать дискету объемом 1,44 Мб как 2,88 Мб, но долго такие дискеты не «жили»;
• дискеты – это крайне ненадежные носители информации. Бывает так, что информация записалась на дискету, а когда ее вставляют в другой компьютер, на который нужно эту информацию перенести, дискета уже не работает.
Понятно, что, как только пишущие приводы CD-RW стали доступны, дискеты в принципе стали не нужны. Ведь оптические диски намного надежнее дискет, стоят дешевле и позволяют записать 700 Мб информации (не говоря уже о DVD!).
Дисководы для дискет
Дискеты устанавливались в «маленькие» дисководы (рис. 8.3), которые, в свою очередь, устанавливались в 3,5-дюймовые отсеки системного блока. [6]
Дисковод подключается к FDD-контроллеру. Разъем FDD-контролле-ра похож на разъем IDE-контроллера, но имеет 34 контакта. Шлейф для подключения дисковода тоже похож на IDE-шлейф, но у него есть разрез возле разъема для подключения дисковода A. Дисковод, подключенный к разъему, находящемуся в середине шлейфа, будет диском B.
6
Справедливости ради надо сказать, что длительное время использовались «большие» дискеты (5,25''), но они безнадежно устарели, и нет смысла говорить о них в книге: вряд ли вы их встретите и вряд ли ваш, пусть совсем немолодой, ПК оснащен дисководом под них.
Всего на FDD-шлейфе имеется пять разъемов. Один – для подключения к материнской плате и четыре – для подключения дисководов: два в конце кабеля (один из них для подключения 3,5'' дисковода и один для 5,25'' дисковода) и два посредине (для 3,5'' и для 5,25''). Однако мы уже договорились, что поминать 5,25'' дискеты и дисководы не станем.
Строение дисковода
