Устаревшие типы видеопамяти (FPM DRAM, VRAM, WRAM, EDO, SDRAM, MDRAM, SGRAM, DDR) уже не используются в видеокартах, поэтому вы вряд ли их встретите.

Разъемы видеокарты

Современные видеоплаты имеют два разъема для подключения монитора:

• два DVI-разъема (см. рис. 11.1);

• разъем для подключения аналогового CRT-монитора и DVI-разъем, используемый для подключения LCD-монитора (рис. 11.2).

Рис. 11.2. Видеокарта ATI с тремя разъемами

Современные LCD-мониторы подключаются к DVI-разъему видеокарты. Хотя все еще есть некоторые модели (например, Acer AL1916), подключающиеся к VGA-разъему (D-Sub).

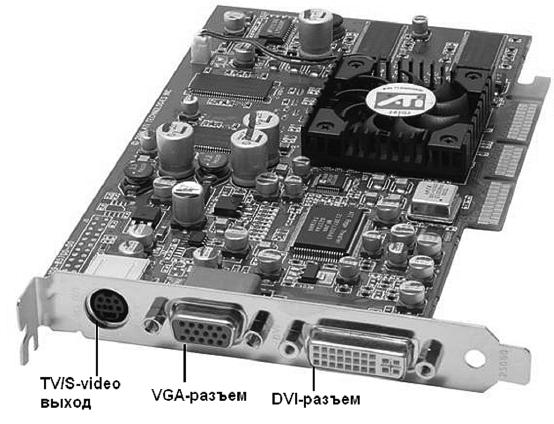

DVI (Digital Video Interface) – это цифровой видеоинтерфейс для подключения цифровых видеоустройств, которыми являются LCD-мониторы. DVI используется для того, чтобы избежать двойного преобразования информации. Ведь если подключить LCD-монитор, который является цифровым, а не аналоговым устройством, к гнезду для подключения аналогового монитора, то сначала видеоплата преобразует цифровую информацию в аналоговый сигнал, а потом монитор будет преобразовывать полученный аналоговый сигнал в цифровую форму. Ради справедливости нужно отметить, что LCD-мониторы можно подключать к аналоговому разъему, если DVI-разъем отсутствует. На рис. 11.2 показана обычная видеокарта с тремя разъемами:

• VGA – для подключения обычного монитора;

• DVI – для подключения LCD-монитора;

• TV/S-video – для подключения телевизора, видеомагнитофона.

Слоты расширения AGP, AGP Pro и PCI Express

До появления шины AGP видеокарты подключались к шине PCI (ну, если не считать совсем древних видеокарт для шин ISA, EISA и VESA – большинство пользователей даже не слышали о них). В настоящее время видеокарты представляют собой платы расширения для шин AGP или PCI-E.

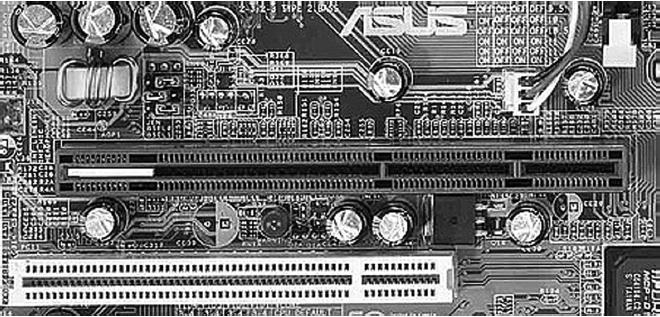

Напомню, как отличить разъемы PCI, AGP и PCI-E:

• белый слот – шина PCI;

• коричневый слот – шина AGP;

• черный слот – шина PCI Express.

При покупке видеокарты обратите внимание, к какому стандарту AGP она относится. На сегодня существует четыре стандарта AGP, разница между ними показана в табл. 11.2.

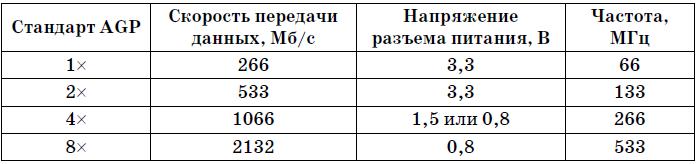

Таблица 11.2. СтандартыAGP [9]

Внимание! Перед установкой видеокарты в слот AGP убедитесь, что материнская плата поддерживает стандарт устанавливаемой платы. Физически можно установить плату стандарта 4x (напряжение 1,5 В) и 8x (1,5 В) в слот 1x (3,3 В) и 2x (3,3 В), но из-за разницы в напряжении видеокарта будет повреждена. Не все материнские платы допускают установку видеоадаптеров как с напряжением 3,3 В, так и с 1,5 В. По этому перед установкой видеокарты убедитесь, что вы не повредите ни материнскую плату, ни видеокарту.

9

Стандарты 1x и 2x относятся к спецификации AGP 1.0, а стандарты 4x и 8x – к спецификациям 2.0 и 3.0 соответственно.

В современные материнские платы нежелательно устанавливать старые видеоадаптеры (AGP 1x, AGP 2x), поскольку AGP-слот обычно рассчитан на установку плат стандартов 4x и 8x. Произойдет непоправимое или нет, зависит только от самого видеоадаптера – некоторые видеоадаптеры позволяют устанавливать напряжение питания с помощью специальной перемычки. Иногда такие перемычки есть на самой материнской плате (например, они точно есть на материнских платах на базе чипсетов Intel 845 и Intel 850). Но чтобы знать, как правильно ее установить, вам нужно прочитать руководство по видеокарте и по материнской плате. А еще лучше, чтобы не рисковать, не пытаться устанавливать «древние» видеокарты в слоты современных материнских плат.

Я, наверное, вас напугал по поводу совместимости видеокарт. Да, небольшие проблемы могут возникнуть – лучше соблюдать осторожность. С современными видиокартами все немного проще. Видеокарты оснащены специальными ключами (рис. 11.3), предотвращающими возможность установки видеокарты в несовместимый по питанию слот.

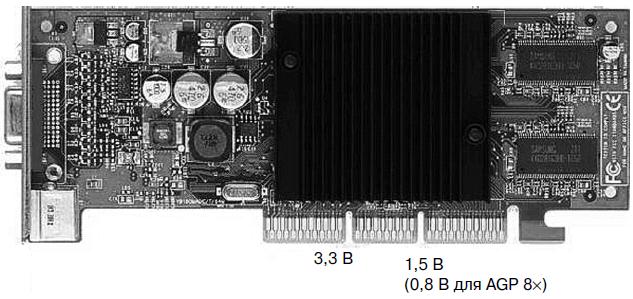

Рис. 11.3. Ключи 3,3 В и 1,5 В

Если у видеокарты два ключа, то она совместима со стандартами 1x, 2x и 4x (как правило, это 4x-видеокарта). У видеокарты AGP 8x есть только один ключ – он находится на том же месте, что и ключ для 1,5 В.

На некоторых материнских платах есть особый слот – AGP Pro. AGP Pro – это расширение обычного слота AGP, но по краям слота имеются дополнительные разъемы питания видеокарты (рис. 11.4). Как правило, в AGP Pro устанавливаются мощные видеокарты, требующие дополнительного питания.

Существуют две модификации слота AGP Pro:

• AGP Pro 110 – предоставляет дополнительные 50–110 Вт для питания видеокарты;

• AGP Pro 50 – предоставляет 50 Вт для видеокарты.

Рис. 11.4. Слот AGP Pro

По поводу совместимости с AGP можно отметить следующее:

• видеокарту стандарта AGP Pro нельзя вставить в обычный AGP-слот – она не будет работать;

• видеокарту AGP можно установить в слот AGP Pro при условии, что у видеокарты есть специальный паз для установки в такой слот (рис. 11.5).

Рис. 11.5. Паз для установки видеокарты в слот AGP Pro

Теперь поговорим о шине PCI-E. Не нужно путать ее с шиной PCI–X. PCI–X – это модификация шины PCI64 (64-разрядная версия шины PCI), она не имеет никакого отношения к шине PCI–X.

Подробно шина PCI и ее модификации рассматривались в главе 3, сейчас мы вспомним основные факты о PCI-E:

• максимальная (пиковая) пропускная способность шины PCI-E 1x составляет 0,5 Гб/с;

• существуют модификации PCI Express 1x, 2x, 4x, 8x, 12x, 16x, 32x;

• все платы PCI Express совместимы между собой, главное, чтобы устанавливаемая плата физически устанавливалась в слот расширения.

Секреты аппаратного ускорения

Зайдите в Панель управления и запустите апплет Экран. В окне Свойства: Экран перейдите на вкладку Параметры и нажмите кнопку Дополнительно. В появившемся окне перейдите на вкладку Диагностика. На ней вы увидите ползунок Аппаратное ускорение, который можно установить в одно из шести положений (рис. 11.6). Хотя Windows и выводит подсказки, поговорим о них подробнее.

Рис. 11.6. Настройка аппаратного ускорения

В положении 0 (нумерация с нуля) аппаратное ускорение полностью отсутствует. Ползунок в этом положении находится, когда Windows загружен в безопасном режиме или при проблеме с драйвером монитора, видеокарты или DirectX. Если Windows запущена в обычном режиме, а аппаратное ускорение задействовать не получается, нужно переустановить драйверы видеокарты и монитора, а также обновить DirectX. [10]

10

Буквально месяц назад появились проблемы с моей видеокартой. Сначала она стала за-ви сать при работе с трехмерными приложениями (в том числе и в играх), а потом появились неприятные искажения в играх. Проще показать снимок экрана (рис. 11.7), чем описать, что же я видел. Обновление драйвера и DirectX ни к чему не привело. Переустанавливать Windows тоже не было смысла, поскольку видеокарта «глючила» даже в Linux. Думал заменить видеокарту, но на всякий случай разобрал компьютер. Даже сам не знал, что я там хотел увидеть. Но то, что я увидел, меня удивило. Фиксатор слота AGP Pro был отщелкнут, и плата «криво» стояла в слоте. Проблема решилась извлечением и повторной установкой видеокарты.

Рис. 11.7. Проблема с видеокартой

Положение 1 используется, когда есть проблемы с графическими драйверами. Используется только базовое ускорение. Решить проблемы поможет обновление драйверов.

Положение 2 говорит о проблемах с трехмерным ускорением. Ускорение DirectX, DirectDraw и Direct3D будет отключено. Обычно помогает переустановка DirectX. Последнюю версию DirectX можно скачать на сайте www.microsoft.com.

Положение 3 свидетельствует о проблемах с драйвером монитора – обновите их, и проблема исчезнет.
