Варианты и оборудование на шасси БАЗ-5937, 5938 и 5939
Все три типа автомобилей-шасси являлись мобильной базой всех вариантов самоходного ЗРК 9К33 «Оса» малой дальности и двух систем обеспечения его боевых действий и обслуживания. Комплекс позволял поражать низколетящие цели, передвигавшиеся со скоростями до 500 м/с, на высотах от 25 м до 5 км и дальностях до 10 км. В его состав входили боевые машины серии 9А33 – самоходные пусковые установки (СПУ) с системами для запуска четырех или шести управляемых ракет 9М33 и средствами разведки и наведения, ТЗМ 9Т217 для перевозки боеприпасов, перезарядки и аварийной дозаправки боевой техники и полевые средства технической помощи и обслуживания. Для каждого вида машин служило свое собственное шасси, а их взаимные отличия состояли в конфигурации и вместимости корпусов, в весовых и габаритных параметрах, внутренней планировке, наборах дополнительного оснащения и комплектации. Все они обеспечивали передвижение ракетного комплекса в дневное время по шоссе с максимальной скоростью 60 км/ч и по грунтовым дорогам – 30 км/ч, ночью – от 10 до 25 км/ч, на плаву – 8 км/ч. Общей

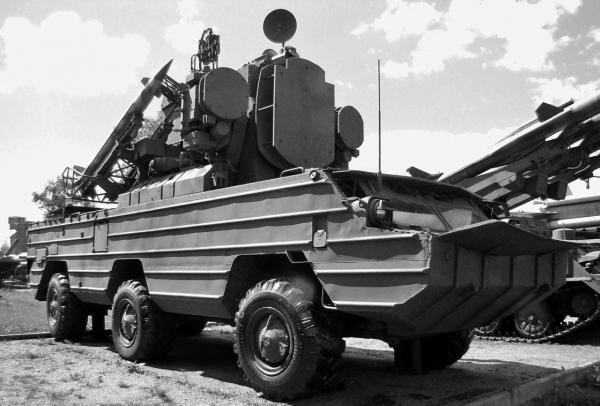

Пусковая установка 9А33Б «Оса» с четырьмя ракетами на шасси БАЗ-5937 первого выпуска. 1971 год
БАЗ-5937 – базовое 7,5-тонное шасси для монтажа оснащения всех типов СПУ (боевых машин) серии 9А33 комплекса 9К33 «Оса». Было укомплектовано 5-местной кабиной управления и дополнительной автономной системой электроснабжения с приводом от маломерного 40-сильного газотурбинного агрегата с центробежным компрессором производства Калужского опытного моторного завода (КОМЗ). В разных комплектациях шасси имело снаряженную массу 10,7 – 11,4 т. Его габаритные размеры без спецоборудования составляли – 9165x2782x1948 мм, запас хода – 738 км.
В 1969 – 1970 годах опытные образцы БАЗ-5937 стали базой первой СПУ 9А33 «Оса» и ее первой модификации 9А33А. После их испытаний 4 октября 1971 года ЗРК 9К33 «Оса» был принят на вооружение. В него входила вновь модернизированная система 9А33Б. В отличие от первых образцов с раздельными пусковым устройством и антенным постом на ней был смонтирован единый антенно-пусковой комплекс с двумя парами открыто расположенных ракет 9М33 со стартовой массой 128 кг и длиной 3158 мм, которые могли поражать цели на высотах от 200 м до 5 км и на дальности до 9 км. Вторым активным элементом являлась радиолокационная станция сантиметрового диапазона со стабилизированной в горизонтальной плоскости антенной поиска и сопровождения целей с круговым обзором, вращавшейся со скоростью 33 оборота в минуту. Во время движения она позволяла производить обнаружение воздушных целей на высотах от 50 м до 5 км и на дальности до 27 км. В комплект боевой машины входила также аппаратура разведки, наведения и связи. Боевая масса СПУ составляла 18 680 кг.
Зимой 1973 года с целью увеличения зоны поражения начались испытания модернизированного ЗРК 9К33М «Оса-А» с пусковой установкой 9А33БМ с прежним антенно-пусковым устройством и четырьмя ракетами, и параллельно с ним на испытания поступил опытный комплекс «Оса-К» с шестью ракетами, размещенными в двух боковых транспортно-пусковых контейнерах. По результатам испытаний в октябре того же 1973 года было принято решение о переоборудовании ЗРК «Оса-А» шестью ракетными пусковыми устройствами от комплекса «Оса-К». Так появился новый ЗРК 9К33М2 «Оса-АК», оснащенный боевыми машинами 9А33БМ2 с контейнерами на шесть ракет 9М33М2 и дальностью стрельбы до 10 км, новым оборудованием наведения, улучшенной помехозащищенностью и уменьшенной массой аппаратуры. Их испытания проводились с сентября 1974-го до февраля 1975 года, после чего комплекс «Оса-АК» приняли на вооружение. В связи с тем, что он не мог эффективно вести борьбу с боевыми вертолетами, в 1975 году началась работа по его очередной модернизации. В 1977 году обновленный ЗРК, способный поражать цели на высоте до 25 м, прошел первые испытания, а его доработанный вариант в сентябре – декабре 1979-го успешно преодолел цикл государственных испытаний. В 1980 году он был принят на вооружение как ЗРК 9К33М3 «Оса-АКМ» с СПУ 9А33БМ3 и шестью ракетами 9М33М3, приспособленными для стрельбы по низколетящим целям.

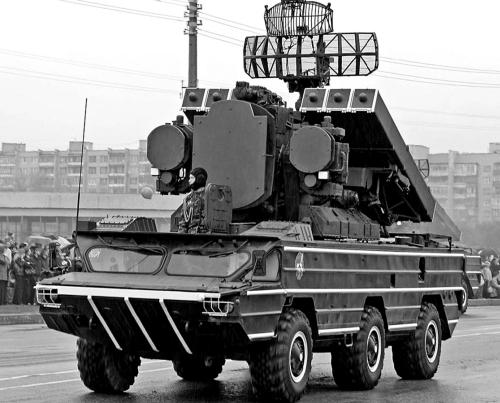

Серийная пусковая установка 9А33БМ3 «Оса-АКМ» с шестью ракетами на шасси БАЗ-5937. 1980 год
БАЗ-5939 – шасси грузоподъемностью 5,4 т для размещения оборудования ТЗМ с экипажем из трех человек, приспособленное для работы со всеми вариантами комплексов 9К33 «Оса». От других шасси внешне отличалось перекомпонованным открытым корпусом со сдвижной тентованной крышкой над грузовым отсеком. В отличие от базового варианта 5937 снабжалось дополнительным редуктором привода генератора, третьим ресивером в тормозной системе и резервной системой отбора мощности для привода гидронасоса, подававшего масло под давлением на трехсекционный телескопический перегрузочный гидрокран центрального расположения, а также двумя запасными топливными баками с малогабаритным заправочным агрегатом МЗА-3. Снаряженная масса ТЗМ – 10,6 т, полная – 16,3 т, длина – 9040 мм, высота – 1930 мм, запас хода – 738 км.
Первым на этом шасси в 1971 году появился опытный образец ТЗМ 9Т217 с восемью ракетами для пусковой системы 9А33Б комплекса 9К33 «Оса» с четырьмя открыто расположенными ложементами. В 1972 году был разработан вариант 9Т217Б для опытного ЗРК «Оса-К», приспособленный для работы с двумя контейнерами с тремя ракетами в каждом. В 1975 году на вооружение приняли ТЗМ 9Т217БМ комплекса «Оса-АК» с шестью ракетами в двух контейнерах, с 1980 года ее сменила модернизированная ТЗМ 9Т217БМ2 ЗРК «Оса-АКМ».
БАЗ-5938 – шасси грузоподъемностью 6,6 т для машины технической помощи 9В210 с двумя обитаемыми отделениями для экипажа из трех человек. Она служила для проведения в полевых условиях технического обслуживания и мелкого ремонта пусковых установок и всех систем комплексов 9К33 «Оса». От других шасси эта машина внешне отличалась повышенным расположением верхней части полностью закрытого корпуса с несколькими люками и более вместительным внутренним рабочим отсеком, в котором помещалась автономная газотурбинная установка для привода активных исполнительных агрегатов, специального оборудования и инструмента. В модернизированных ЗРК «Оса» машины техпомощи носили обозначения 9В210М, М1, М2 и М3 и несущественно различались комплектацией.
Они имели снаряженную массу 10,2 т и полную – 17,1 т. В отличие от базового варианта 5937 их габаритная длина составила 9090 мм, высота по корпусу – 2840 мм, запас хода – 775 км.

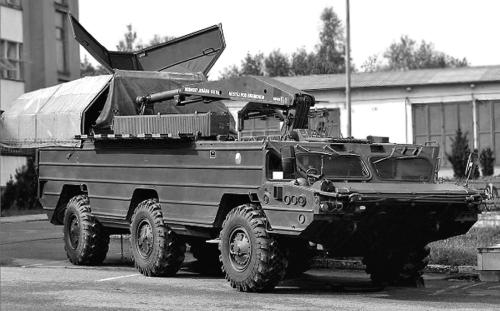

Транспортно-заряжающая машина 9Т217БМ2 комплекса «Оса-АКМ» на шасси БАЗ-5939. 1986 год
Машина технической помощи 9В210 на шасси БАЗ-5938 первой серии. 1972 год
Серийный выпуск комплекса «Оса» был остановлен в 1990 году, когда приток военных заказов иссяк. К тому времени он уже являлся основным колесным зенитно-ракетным средством ПВО Советской Армии и поставлялся в 25 стран мира как под наименованием «Оса», так и под экспортным обозначением «Ромб». В конце 1990-х и в начале 2000-х годов на БАЗе был произведен восстановительный и капитальный ремонт нескольких десятков шасси двух первых типов для Российской Армии и зарубежных заказчиков. В настоящее время ОАО Ижевский электромеханический завод «Купол» на базе своей последней серийной модели 9К33М3 «Оса-АКМ» предлагает модернизированный ЗРК 9К33М3-1 с ракетами 9М33М3, в состав которого входят обновленная пусковая установка 9А33БМ3-1 на доработанном шасси БАЗ-5937, а также прежние ТЗМ 9Т217БМ2 и машина техобслуживания 9В210М3.
БАЗ-5921/5922
(1971 – 1990 гг.)
В конструктивном отношении новые плавающие трехосные шасси БАЗ-5921 и БАЗ-5922 являлись прямым развитием машин первой гаммы 5937/5939, а базировавшийся на них ракетный комплекс «Точка» можно было бы считать экстраполированием прежней системы «Оса», доведенной до тактического уровня применения. Все шасси также предназначались для передвижения по всем видам дорог, на местности и на внутренних акваториях, во всех климатических зонах с повышенной влажностью и запыленностью окружающего воздуха, а также были приспособлены к доставке железнодорожным и авиационным транспортом. Появление же нового комплекса «Точка» было связано с исчерпанием возможностей серийной тактической системы «Луна-М» с неуправляемым ракетами, что в конце 1960-х годов привело к принятию решения о необходимости насыщения Советской Армии новыми комплексами с управляемой траекторией полета ракет.
Началу разработки тактического ракетного комплекса (ТРК) 9К79 «Точка» положило ПСМ от 4 марта 1968 года о создании мобильного «дивизионного ракетного комплекса высокой точности стрельбы», предназначенного для поражения малоразмерных (точечных) целей и также базировавшегося на плавающих автомобилях-шасси высокой проходимости. В его состав входили две основные колесные системы – пусковая установка 9П129 и ТЗМ 9Т218, работавшие с управляемыми ракетами серии 9М79 длиной 6,4 м, стартовой массой 2010 кг, различными видами боеголовок и дальностью полета 25 – 70 км. В 1973 – 1974 годах комплекс прошел государственные испытания и в 1976 году был принят на вооружение. По результатам его эксплуатации и боевого применения с 1989 года выпускался усовершенствованный ТРК 9К79-1 «Точка-У» повышенной точности с увеличенной до 120 км дальностью стрельбы и сокращенным временем подготовки к пуску ракет, в который вошли модернизированные СПУ 9П129М-1 и ТЗМ 9Т218-1. Оба комплекса поступали на вооружение ракетных дивизионов мотострелковых и танковых дивизий Советской Армии, а также в страны Варшавского договора и ряд государств Азии и Африки, участвовали в боевых действиях на Ближнем Востоке, в Анголе и Чечне.

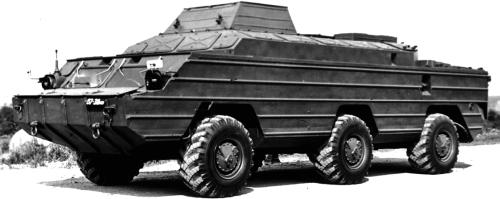

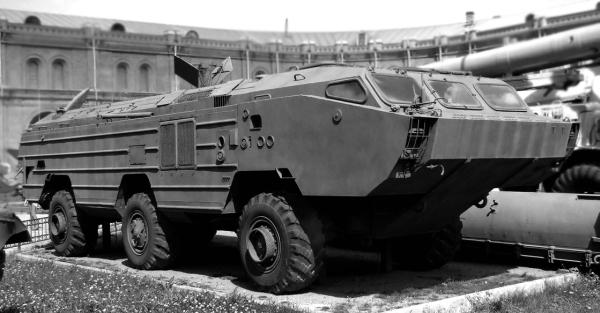

Специальное плавающее шасси БАЗ-5921 для ракетного комплекса 9К79 «Точка». 1976 год
Параллельно с созданием боевой части ТРК «Точка» в СКБ Брянского автозавода под руководством главного конструктора И. Л. Юрина проводилось проектирование плавающих корпусных шасси 5921 с 4-местной кабиной для пусковой установки и 5922 для ТЗМ с 2-местным отсеком управления. Ведущими конструкторами являлись соответственно А. И. Кирюшкин и И. В. Гринченко. Вполне естественно, что их конструктивной основой являлись выпускавшиеся в то же время уже опробованные и испытанные заднемоторные машины 5937/5939 ЗРК «Оса», а перестановка силового агрегат в среднюю часть шасси фактически не привела к существенным изменениям в конструкции их агрегатов и основных параметров. На максимально унифицированных шасси 5921/5922 устанавливали прежние бортовые трансмиссии, подвеску, пневмогидравлическую тормозную систему, рулевое управление, систему регулирования давления воздуха в шинах, водометные движители, электрооборудование и набор дополнительного оснащения. В принципе на них использовался тот же 300-сильный дизельный двигатель с дублированной системой запуска, но он имел маркировку 5Д20К-300 и отличался более мощной системой охлаждения с двумя радиаторами и предпусковым подогревателем повышенной мощности. В трансмиссии насчитывалось 18 карданных валов: два дополнительных вала служили для вращения электрогенератора привода спецоборудования. Новыми считались усиленные шины И-247Б прежнего размера 1200x500-508. Единственной реальной новинкой стал более крупный и высокий сварной герметичный корпус увеличенной вместимости с новой планировкой, центральным расположением моторного отсека и двумя рабочими помещениями – переднее отделение управления с двумя входными люками в крыше и кормовое для размещения специального оборудования. Глубокая наследственность при разработке машин 5921/5922 отразилась также и в идентичности большинства основных параметров обоих поколений: прежние колесная база (2800+2600 мм), колея, скорости передвижения, почти все параметры проходимости, единая снаряженная масса (11,3 т) и даже тот же контрольный расход топлива. Исключение составляли сокращенные дорожный просвет (357 мм), ширина преодолеваемого рва (до 1,5 м) и эксплуатационный расход топлива – максимум 124 л на 100 км.
