Серия ЗИЛ-135ЛМ
(1964 – 1994 гг.)
Внедрение в производство основного брянского четырехосного шасси ЗИЛ-135ЛМ имело короткую предысторию, отрицательно повлиявшую на весь процесс московско-брянского сотрудничества. Изначально Грачев и Министерство обороны планировали собирать в Брянске более прогрессивный автомобиль ЗИЛ-135Л с гидромеханической трансмиссией. После сравнительных испытаний его важные преимущества в начале марта 1962 года были утверждены представителями всех заинтересованных сторон, после чего 21 марта появилось решение Мосгорсовнархоза о передаче изготовления этой машины на БАЗ, утвержденное 27 апреля 1963 года соответствующим Постановлением Совмина. Первые проблемы с постановкой на производство модели 135Л начались осенью 1962 года в процессе проектной подготовки ее сборки на БАЗе. В ходе подготовительных работ выяснилось, что на БАЗе отсутствуют специальное особо точное технологическое оборудование и квалифицированные кадры для самостоятельного изготовления столь сложных агрегатов, как автоматическая трансмиссия. За этой неожиданной неприятностью местного значения, о которой почему-то никто раньше не подумал, тут же потянулась цепочка новых еще более трудных и затратных проблем: приобретение эффективного и дорогого оснащения, обучение новых кадров и повышение общей культуры производства, переналадка всей системы технического обслуживания в войсках, переобучение водителей
Летом 1963 года на основании полученной из Москвы технической документации в Брянске началась подготовка к сборке модели 135ЛМ и всех ее агрегатов: узлов трансмиссии, шарниров равных угловых скоростей, рулевого механизма, подвески, рамы, а также освоение технологии изготовления стеклопластиковых кабин. К 10 мая 1964 года Брянский завод получил с ЗИЛа 75% технической документации, что позволило в декабре приступить к промышленной сборке машины. В том же году она была принята на вооружение. До конца 1964 года в Брянске собрали 10 первых автомобилей, которые еще долго проходили процесс многочисленных доработок, доделок и приспособления московских прототипов к реалиям воинской службы. Серийное изготовление ЗИЛ-135ЛМ развернулось только в 1966-м. В отличие от многочисленных предшественников марки ЗИЛ этому автомобилю и его прямым наследникам была суждена долгая 30-летняя жизнь в качестве базового советского шасси-ракетоносца.

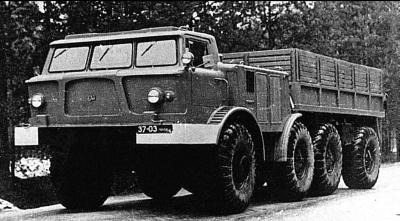

Первый бортовой автомобиль-шасси ЗИЛ-135ЛМ, собранный в Брянске в 1964 году
С конструктивной точки зрения серийный 9-тонный автомобиль ЗИЛ-135ЛМ представлял собой типичную классику грачевской школы, серьезно подпорченную применением более понятной простому шоферу механической коробки передач. За обтекаемой стеклопластиковой кабиной по-прежнему размещались два параллельных бензиновых 180-сильных двигателя ЗИЛ-375Я и 375Я2, весившие по 530 кг. Они оснащались собственными жидкостными предпусковыми подогревателями, системами питания, смазки и охлаждения с продольными боковыми радиаторами и принудительной циркуляцией жидкости. От обоих моторов крутящий момент через два сухих двухдисковых сцепления, две 5-ступенчатые коробки передач ЯМЗ-204У от грузовиков «Урал-375» и две одноступенчатые раздаточные подавался на две бортовые системы одноступенчатых конических и цилиндрических колесных редукторов. Для одновременного управления обеими системами имелись специальные синхронизирующие устройства. Неуправляемые средние мосты по-прежнему крепили на раме жестко, зато крайние управляемые пары колес снабжались независимой торсионной подвеской с телескопическими гидроамортизаторами двойного действия и посредством рулевого управления с гидроусилителем отклонялись в разные стороны. Для изменения давления воздуха во всех диагональных камерных шинам И-159 размером 16,00 – 20 служила централизованная система подкачки с блоком управления из кабины водителя. Гидравлическая часть пневмогидравлического привода рабочих тормозов была сделана двухконтурной, стояночные барабанные тормоза с механическим управлением располагались в редукторах передних бортовых передач. В состав однопроводного экранированного электрооборудования напряжением 24 В входили четыре аккумуляторные батареи, два генератора мощностью по 6,5 кВт и два стартера по 1,5 кВт. Двухдверная 4-местная кабина, весившая 490 кг, оборудовалась регулируемым сиденьем водителя, автономным отопителем, средствами радиационного контроля, местами для крепления личного оружия, двумя лобовыми светомаскировочными фарами и левой поисковой. В ее задней части между радиаторами охлаждения стояли три бензобака – основной на 300 л и два дополнительных 110-литровых. За кабиной находилась открытая часть сварной лонжеронной рамы для монтажа специального оборудования. Ее монтажная длина составляла 5200 мм, погрузочная высота – 990 мм. Помимо уже упомянутых достоинств, ЗИЛ-135ЛМ стал первой в СССР серийной четырехосной военной машиной средней категории, на которой впервые стали устанавливать выполненные из стеклопластика кабину, блок моторного отсека с облицовками радиаторов и топливных баков, надколесные крылья, контейнеры для аккумуляторных батарей и другие второстепенные изделия.
Все автомобили ЗИЛ-135ЛМ были приспособлены к перевозке по железной дороге и транспортными самолетами Ил-76 и Ан-22, к эксплуатации на всех видах дорог и в боевых условиях при температурах от – 40 до +40 oС, при повышенной влажности, запыленности и на высоте до 3000 м над уровнем моря. У них сохранились прежняя колесная база 6300 мм и все остальные размерные параметры. По сравнению с московским прототипом снаряженная масса возросла до 10,9 т, полная – до 20,3 т. Максимальная скорость по шоссе осталась на прежнем уровне (65 км/ч), но при движении на местности и по грунтовым дорогам сокращалась до 18 – 25 км/ч. Контрольный расход топлива составлял 88 л на 100 км, эксплуатационный расход находился в границах 125 – 200 л, то есть автомобиль 135ЛМ оказался чуть экономичнее «автоматической» модели 135Л. Он преодолевал продольные подъемы крутизной до 28o, боковой крен в 20o, 1,2-метровый брод и рвы шириной 2 м. Запас хода достигал 590 км. Гарантийный пробег – 15 тыс. км, срок службы – 5 лет.
Главное назначение серийных машин ЗИЛ-135ЛМ – тактический ракетный комплекс «Луна-М»
С середины 1964 года под руководством главного конструктора Р. А. Розова проводилась постоянная модернизация ЗИЛ-135ЛМ и создание нескольких специальных версий целевого назначения. Все варианты базовой машины со спецнадстройками применялись в основном в Советской Армии и с 1968 года в относительно небольших количествах поступали в страны Варшавского договора и союзные государства Азии и Африки, для которых разработали специальные тропические варианты. Наиболее интенсивно экспортные поставки осуществлялись до середины 1970-х годов, а в целом за этот короткий отрезок времени за границу было отгружено 210 шасси 135-й серии. Их выпуск завершился в самый разгар конверсии и экономических реформ – в 1994 году. К тому времени в Брянске собрали более 5 тыс. шасси ЗИЛ-135ЛМ.
Варианты и военное применение шасси ЗИЛ-135ЛМ
Еще в процессе постановки на производство базовой машины ЗИЛ-135ЛМ в Брянске начались разработки собственных специализированных вариантов, которые в заводской маркировке носили обозначение БАЗ. В 1964 году был построен первый опытный образец 135Л1 с новой двухступенчатой раздаточной коробкой (вместо штатной одноступенчатой), к которому через год добавился прототип 135Л2 с той же «раздаткой» и независимой торсионной подвеской средних колес, обеспечивавшей повышенную плавность хода. Таким образом БАЗ попытался частично нейтрализовать конструктивные ошибки СКБ ЗИЛ, но эти образцы нуждались в долгой доводке, да и получились слишком тяжелыми (вариант 135Л2 потяжелел
сразу на 1 т), причем на испытаниях они не показали особых преимуществ перед вариантом 135ЛМ. При этом снизилась их устойчивость на пересеченной местности, а увеличившиеся динамические нагрузки на обоих образцах приводили к поломке рамы уже через 5 тыс. км пробега. Избежать этого не помогло даже ее усиление стальными листами толщиной 20 мм. В 1968 году на шасси 135Л2 был построен экспериментальный автомобиль Э135Г с опытной танковой 395-сильной газотурбинной установкой ГТД-350Т (вариант вертолетного ГТД-350), согласующим редуктором и гидромеханической 4-ступенчатой коробкой передач НАМИ-090, разработанной в 1963 – 1966 годах для агрегатирования с двигателями мощностью до 470 л.с. Другой особенностью являлся новый инерционный воздухоочиститель с автоматическим удалением пыли. Этот вариант имел самые высокие эксплуатационные показатели во всей серии 135: максимальная скорость – 83 км/ч, удельная мощность – около 20 л.с./т, но при этом расход топлива увеличился, а запас хода сократился – оба примерно в 3,5 – 4 раза.

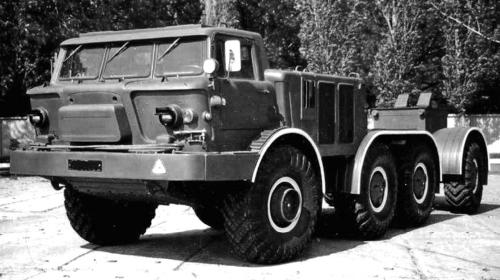

Опытное шасси ЗИЛ-Э135Г с газовой турбиной и автоматической трансмиссией. 1968 год

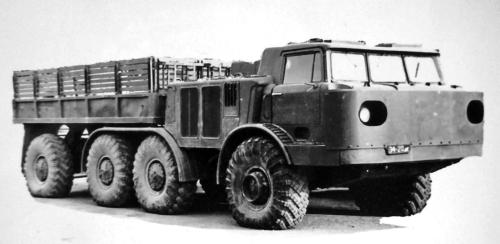

Военный вариант гражданского грузовика ЗИЛ-135Л4 с лобовым защитным экраном. 1968 год
В 1966 – 1967 годах была собрана небольшая партия 9-тонных народнохозяйственных грузовиков 135Л4 с цельнометаллической грузовой платформой с надставными деревянными решетчатыми бортами. Они были рассчитаны на эксплуатацию в сложных дорожных и климатических условиях Урала, Сибири и Якутии при строительстве нефтепроводов и высоковольтных линий электропередач (ЛЭП). В их задачу входила транспортировка крупногабаритных металлических опор ЛЭП и работа в составе поисково-спасательных служб. В 1968 году на шасси 135Л4 в 21 НИИИ были разработаны внешние съемные бронированные экраны моторного отсека и кабины для предохранения экипажа и жизненно важных агрегатов от воздействия ядерного оружия массового поражения. Несколько вариантов такой навески собрали на заводе № 38.
Базовая машина ЗИЛ-135Л, превратившаяся в Брянске в серийный ЗИЛ-135ЛМ, проектировалась с единственной целью монтажа СПУ 9П113 нового тактического ракетного комплекса (ТРК) 9К52 «Луна-М», который пришел на смену предыдущей системе 2К6 «Луна». Еще в 1964 году она была установлена на нескольких шасси из первой пробной партии. Все они снабжались системой гидропривода для подъема лонжеронной пусковой стрелы в боевое положение, четырьмя откидными винтовыми домкратами, аппаратурой предстартовой подготовки и пуска, автономными системами электроснабжения, жизнеобеспечения, средствами связи, ночного видения, навигации и обязательной бронезащитой лобового стекла, откидывавшейся на короткий капот. Источником электроэнергии являлся автономный бензиновый генератор, размещавшийся в кожухе с левой стороны шасси между третьим и четвертым мостами. На этом же месте справа помещался поворотный стол стрелового гидрокрана грузоподъемностью 2,6 т с открытым пультом управления для оператора, служивший для самостоятельной перегрузки ракет и боеголовок.

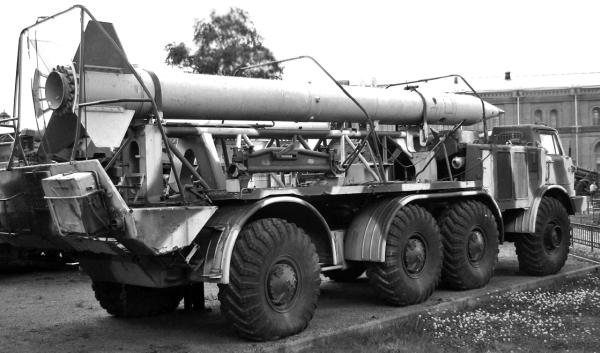

Базовое шасси ЗИЛ-135ЛМ с пусковой установкой 9П113 комплекса 9К52 «Луна-М». 1971 год

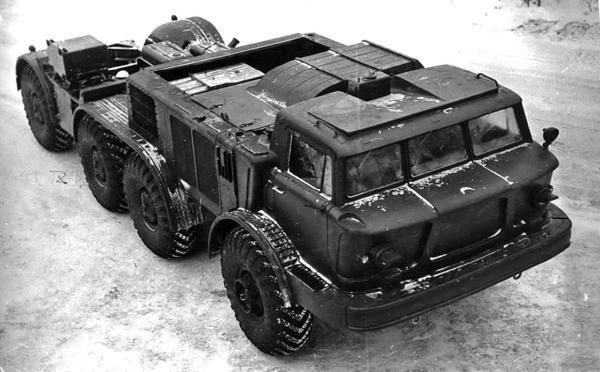

Шасси ЗИЛ-135ЛТМ для транспортно-заряжающей машины 9Т29 комплекса «Луна-М». 1964 год
Для экспорта в страны с тропическим климатом доработанный вариант шасси имел индекс 135ЛМТ (ЛМ-тропик) и отличался применением герметизированного электрооборудования, усиленной системы охлаждения и песочной окраской. Вместе с ним в программу вошло специальное шасси 135ЛТМ с двумя аккумуляторами (вместо четырех на базовой машине) и измененной конструкцией крепления крышек моторного отсека, служившее для монтажа оснащения транспортно-заряжающей машины (ТЗМ) 9Т29 комплекса «Луна-М». В ее комплект также входили бензоэлектрический генератор и выносные домкраты, а также ложементы для трех ракет, причем для проведения перегрузочных работ использовался гидрокран пусковой установки. В 1968 году на машинах 135ЛМ и 135ЛТМ также были созданы пробные внешние защитные экраны для кабины и моторного отсека. Выпуск системы «Луна-М» для нужд Советской Армии был прекращен в 1972 году, когда ее заменил ТРК «Точка» на новом трехосном шасси, что поставило под вопрос целесообразность дальнейшего изготовления «коротких» шасси 135-й серии. Эта проблема вскоре разрешилась путем расширения экспортных поставок ТРК «Луна-М» на модернизированном шасси 135ЛМП, которое было разработано для новой системы залпового огня «Ураган».
Прототип модернизированного облегченного шасси 135ЛМП универсального назначения был построен в феврале 1972 года и принят на вооружение в 1975-м. От прежних машин этот вариант отличался новыми телескопическими амортизаторами в подвеске, более мощным пневматическим усилителем в тормозной системе и отопителем кабины повышенной эффективности. Его главным внешним отличием являлся кожух с дополнительным оснащением, вынесенный на переднюю облицовку кабины, а на поздних выпусках 135ЛМП появились укрупненные зеркала заднего вида, двухцветные стекла габаритных огней и боковые повторители указателей поворота. Это шасси применяли в основном для монтажа новой СПУ 9П140 наиболее мощной на тот момент реактивной системы залпового огня (РСЗО) 9К57 «Ураган». По сравнению с моделью 135ЛМ снаряженная масса шасси 135ЛМП сократилась на 700 кг (до 10,2 т), полная составила 19,6 т. Контрольный расход топлива повысился до 100 л на 100 км, запас хода снизился до 520 км.
Серийное модернизированное многоцелевое спецшасси ЗИЛ-135ЛМП. 1975 год
Ракетный комплекс «Луна-М» (1964 – 1986 гг.)
Прототип пусковой установки ТРК «Луна-М» был разработан зимой 1960 года в ОКБ завода «Баррикады» под руководством Г. И. Сергеева. В соответствии с ПСМ от 16 марта 1961 года уже в апреле собрали первый макетный образец СПУ «Луна-М» (Бр-231), через месяц установленной на опытном шасси ЗИЛ-135Л. Только в марте 1964 года на испытания поступила «настоящая» пусковая установка 9П113 комплекса 9К52 «Луна-М» с перегрузочным краном, автономным электропитанием и экипажем из семи человек, также базировавшаяся на автомобиле 135Л. После испытаний она была принята на вооружение 6 августа 1964 года, но в связи с пертурбациями с переделкой шасси 135Л в 135ЛМ и организацией его выпуска на БАЗе процесс внедрения ТРК «Луна-М» непростительно затянулся на 3,5 года, считая от момента сборки первого образца. Его созданием военные попытались устранить недостатки гусеничного ракетного комплекса 2К6 «Луна» на базе плавающего танка ПТ-76, принятого на вооружение в 1961 году и обладавшего недостаточной мобильностью и плавностью хода. Первые серии колесного варианта «Луна-М» появились лишь в конце 1964 года с началом промышленного изготовления шасси ЗИЛ-135ЛМ в Брянске. В отличие от гусеничных машин более мягкая подвеска автомобиля снижала удары и перегрузки боевой части, совершенно недопустимые при работе с ядерными зарядами.
