Секретные автомобили Советской армии
Шрифт:
Производство автомобилей-шасси БАЗ-135МБ, напрямую зависевших от выпуска установленных на них систем ракетного вооружения, осуществлялось до конца 1980-х годов, то есть до момента максимальной активизации последнего советского руководства на пути к полному разоружению своей страны. Начавшийся в то же время процесс расширения гаммы 135МБ на опытные специализированные варианты второго поколения был прерван развалом Союза, но потом в середине 1990-х продолжился в паре новых прототипов, пока на смену всем машинам этой серии не стали приходить принципиально новые тактические армейские автомобили марки БАЗ.
Военное применение шасси БАЗ-135МБ
Главным назначением шасси БАЗ-135МБ являлось размещение оборудования пусковых установок серии СПУ-35 берегового ракетного комплекса «Редут», который до сих пор остается на вооружении ВМФ Российской Федерации. В 1970-е годы к нему добавился комплекс беспилотной воздушной разведки «Рейс» ВВС СССР со специальными ТЗМ. Их малоинтенсивная эксплуатация в основном на стационарных позициях при недальних переездах по дорогам с твердым покрытием или на забетонированных территориях военно-морских укрепрайонов и аэродромов, а также
Береговой ракетный комплекс 4К44 «Редут» (1965 – 1987 гг.)
Достаточно большие размеры монтажной части рамы позволили сделать шасси БАЗ-135МБ главным продолжателем традиций монтажа крупногабаритных и не слишком тяжелых ракетных комплексов, заложенные еще в первой машине ЗИЛ-135К. После окончания испытаний и доработок, проводившихся на модели 135М, в 1965 году первые образцы нового мобильного противокорабельного берегового ракетного комплекса (ПБРК) «Редут» ВМФ СССР были собраны на шасси 135МБ. Его мелкосерийная сборка началась со следующего года, а 11 августа 1966-го комплекс был принят на вооружение. Его основой являлась самоходная установка СПУ-35Б, на которой монтировался цилиндрический ТПК длиной 10,5 м, приподнимавшийся в боевое положение на угол 20o. В нем помещалась крылатая ракета П-35Б (4К44Б) диаметром 1 м со сложенными крыльями, длиной 9,5 м и стартовой массой 4400 кг. Она обеспечивала поражение надводных и наземных целей противника на дальностях 25 – 460 км и высотах от 400 м до 7 км. Для оперативной доставки пяти членов экипажа боевой машины к месту пуска служила двухрядная кабина. Габаритные размеры СПУ в транспортном положении составляли 13 500x2860x3530 мм. При боевой массе 21 т она передвигалась по ровным поверхностям со скоростью до 40 км/ч и имела запас хода 500 км. Время перевода СПУ из походного положения в боевое не превышало 1,5 часов, время перегрузки ракеты с ТЗМ занимало 30 минут. Комплекс «Редут» находился в производстве до 1983 года. Он поступал на вооружение различных береговых и островных ракетных подразделений ВМФ до середины 1980-х и находится на вооружении до настоящего времени. Небольшое число таких систем было отправлено в Югославию, Вьетнам, Ирак и Сирию. В 1982 – 1987 годах проводились разработки и испытания модернизированной пусковой системы СПУ-35В комплекса «Редут» с новыми ракетами 3М44 «Прогресс» с улучшенными параметрами, но в ходе перестройки развития она не получила.

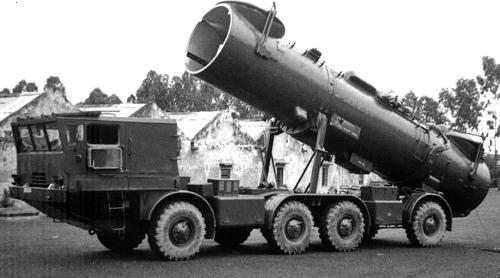

Пусковая установка СПУ-35Б берегового ракетного комплекса «Редут» на шасси БАЗ-135МБ. 1967 год
Разведывательный комплекс ВР-3 «Рейс» (1972 – 1989 гг.)
Более распространенной системой, которую монтировали на шасси 135МБ, являлся комплекс воздушной разведки ВР-3 «Рейс» ВВС СССР тактического назначения. Его главной составной частью являлись малогабаритные реактивные дистанционно-пилотируемые летательные аппараты (ДПЛА) многоразового использования с парашютной посадкой. Еще в середине 1960-х годов к проектированию таких самолетов-разведчиков приступило ОКБ А. Н. Туполева. Формальной основой их развития стало ПСМ от 30 августа 1968 года о разработке нового беспилотного комплекса тактической разведки «Рейс» и входивших в его состав пусковой установки, самолета Ту-143 и средств обеспечения. Создание комплекса началось с детального проектирования летающего беспилотного разведчика, первый запуск которого состоялся 1 декабря 1970 года. В полном составе комплекс появился в 1972 году, затем в течение четырех лет проходил государственные испытания. В производство он поступил в 1975-м и через год был принят на вооружение.
Для запуска самолета служила пусковая установка СПУ-143, представлявшая собой укороченный цилиндрический 9-метровый ТПК с углом возвышения 15o, нижней V-образной частью и двумя герметично закрывавшимися крышками. Из него по специальным направляющим запускали самолет-разведчик Ту-143 длиной 8060 мм и стартовой массой 1230 кг. Он развивал максимальную скорость 925 км/ч и мог осуществлять воздушную разведку на дальности 170 – 180 км и на минимальной высоте 100 м. Для его перевозки из хранилища и перегрузки на СПУ служила транспортно-заряжающая машина ТЗМ-143, смонтированная на шасси 135МБ с открытой безбортовой платформой и собственным трехсекционным гидравлическим краном-манипулятором. Помимо своих основных транспортно-перегрузочных функций она служила своеобразным поисково-спасательным автомобилем для обнаружения, погрузки на свою платформу и возращения ДПЛА, вернувшихся с задания. Первая система «Рейс» находилась в производстве до 1989 года. Комплекс служил в основном в Советской Армии, но в нескольких экземплярах поступил в вооруженные силы Чехословакии, Румынии и Сирии.

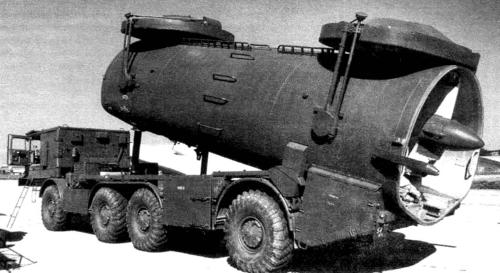

Пусковая установка СПУ-143 беспилотного разведывательного самолета Ту-143 комплекса «Рейс». 1976 год
В 1981 году началась разработка модернизированного комплекса тактической воздушной разведки ВР-3Д «Рейс-Д» с самолетом-разведчиком Ту-243 длиной 8290 мм и взлетной массой 1400 кг. Свой первый полет он совершил в декабре 1987 года. Новый самолет был оборудован несколькими системами наблюдения высокой разрешающей способности и обладал повышенными летными и разведывательными качествами: достигал максимальной скорости 940 км/ч и выполнял свои функции на дальности до 360 км и высоте минимум 50 м. В это же время были построены новые пусковая установка СПУ-243
и транспортно-заряжающая машина ТЗМ-243. После долгих испытаний комплекс «Рейс-Д» в 1994 году был рекомендован к производству и принят на вооружение ВВС Российской Федерации в конце 1990-х.

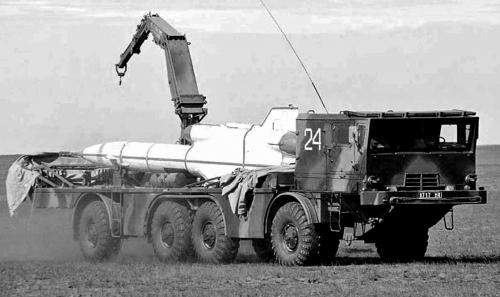

Транспортно-заряжающая машина ТЗМ-143 комплекса «Рейс» на шасси БАЗ-135МБ. 1976 год
Паромная амфибия ПММ «Волна» (1974 – 1985 гг.)
В истории создания принципиально новой системы самоходных четырехосных колесных паромов с кодовым наименованием «Волна» остается еще множество белых пятен. По общей концепции они являлись непосредственным развитием проекта паромной машины на базе амфибии ЗИЛ-135П со стеклопластиковым корпусом, которую в первой половине 1960-х годов разрабатывали в СКБ ЗИЛ для перспективного самоходного понтонного парка ПМП-А. Еще в феврале 1963 года, в самом начале проектирования, стало ясно, что для этой цели необходимо создание принципиально новой плавающей понтонной машины со специальным более прочным металлическим корпусом. С конца 1960-х всеми разработками таких систем в рамках проектно-конструкторской темы «Волна» занимался коллектив СКБ инженерно-переправочных средств Крюковского вагоностроительного завода (КВСЗ) из украинского города Кременчуг под руководством главного конструктора Е. Е. Ленциуса. В 1974 году там был построен первый прототип колесной понтонно-мостовой машины ПММ (ПММ-1), ставшей основой уникального самоходного понтонного парка СПП.
Официально понтонная амфибия ПММ была создана на КВСЗ с использованием переоборудованного 300-сильного сухопутного шасси БАЗ-135МБ, на котором установили упрощенную кабину от модели ЗИЛ-135ЛМ с плоской передней стенкой, оснащенную фильтровентиляционной системой, двумя люками в крыше, радиостанцией и внутренним переговорным устройством. Более вероятной основой этой машины мог стать опытный вариант БАЗ-135М1, также построенный в Брянске на шасси 135МБ, но уже изначально оборудованный короткой кабиной от модели 135ЛМ. Для установки ракетных систем он не пригодился, и вполне возможно, что именно его приняли за базу ПММ для ускорения и облегчения работ по автомобильной части. Учитывая, что эта амфибия не предназначалась для установления рекордов скорости на плаву, ее более прочный герметизированный цельнометаллический водоизмещающий корпус рамной конструкции снабжался плоскими внешними алюминиевыми панелями, угловатыми очертаниями и открытыми колесными нишами. Движение на воде обеспечивали два гребных винта в подъемных кольцевых насадках с водяными рулями, получавшие крутящий момент открытыми карданными валами от трансмиссии автомобиля. В транспортном положении на верхней палубе корпуса помещались два уложенных друг на друга герметичных алюминиевых понтона с откидными аппарелями, стыковочными приспособлениями и проезжей частью, сходные по общей конструкции с элементами парка ПМП. На плаву при помощи гидроцилиндров они откидывались в разные стороны и вместе с плоской палубой образовывали трехзвенный паром, способный самостоятельно доставлять через широкие водные преграды военную технику массой до 42 т. Время его развертывания из походного положения в боевое составляло 3 – 4 минуты. Снаряженная масса амфибии – 26 т. Максимальная скорость движения по шоссе – 60 км/ч, на плаву – 11,5 км/ч, с полной нагрузкой – до 10 км/ч. На машину ПММ и ее агрегаты коллектив СКБ КВСЗ получил несколько патентов.
Плавающая понтонно-мостовая машина ПММ «Волна» на доработанной базе БАЗ-135МБ. 1974 год
В состав комбинированного самоходного понтонно-мостового парка СПП входили 24 амфибии ПММ с береговыми и переходными звеньями, которые в зависимости от боевых требований можно было оперативно трансформировать в отдельные паромы или использовать для возведения временных ленточных мостовых переправ. При соединении двух или трех паромов образовывались крупные самоходные транспортно-десантные средства грузоподъемностью 84 и 126 т, а из всего комплекта парка в течение 30 – 40 минут предполагалось собирать 50-тонный мост длиной до 260 м.
Паромные амфибии ПММ в составе 42-тонного наплавного моста понтонного парка СПП
Парк СПП был принят на вооружение, но в эксплуатации оказался непрактичным и неприспособленным к выполнению своих основных функций. Важной конструктивной ошибкой машин ПММ являлись ничем не прикрытые ведущие колеса, существенно увеличивавшие сопротивление на плаву и снижавшие управляемость. Повышенная собственная масса паромов и низкая посадка приводили к возрастанию удельного давления на грунт и сокращению проходимости в прибрежной зоне, а их огромные размеры не позволяли передвигаться по дорогам общего пользования и не вписывались в железнодорожные габариты. Кроме того, амфибии ПММ оказались наиболее сложными, крупными и дорогими переправочными средствами, не способными конкурировать с традиционными перевозимыми понтонами. С появлением более тяжелой боевой техники использование парка СПП и машин ПММ вообще стало нецелесообразным. Их выпуск осуществлялся до середины 1980-х годов, а общее число собранных амфибий было рассчитано на комплектование одного набора СПП. До настоящего времени амфибии ПММ остаются на вооружении.
Шасси БАЗ-135МБ второй серии
(1980 – 1995 гг.)
Только по истечении 15 лет стабильного изготовления базового шасси БАЗ-135МБ в Брянске началось проектирование модернизированного транспортного варианта 135МБК, относившегося уже ко второй серии. Его предполагалось использовать с прицепами как транспортер тяжелых военных грузов и инженерного оборудования. С приходом перестройки и после развала СССР эти работы были прерваны, но для спасения уже отлаженного и получившего некоторое распространение в войсках шасси 135МБ в первой половине 1990-х годов появилось новое опытное шасси 135МБЛ, ставшее еще одной неудачной попыткой приспособить его под монтаж тяжелого понтонно-мостового парка.
