ЦРУ применяет несколько разновидностей подобных микрофонов. Одни из них являются штучными и используются для отдельных (единичных) операций, другие же изготавливаются небольшими партиями. Последние применяются агентами ЦРУ постоянно и имеют свое официальное наименование (как и многие другие изделия технических служб) согласно специальному каталогу ЦРУ (которое далее будет указываться в кавычках). Агент должен твердо помнить эти официальные наименования, чтобы правильно указывать в заявке в Центр именно то изделие, которое ему нужно для данной операции. Это же относится и ко всему остальному спектру изделий ЦРУ: специальному оружию и вооружению, ёмкостям с химическими составами и газами, предметам маскировки (типа париков, усов или трансформируемой одежды), аппаратам фото-видеосъемки и пр.
Рис. 16. «Microphone, Concealed; Tie Clip» —
Рис. 17. «Microphone, Concealed; Belt Buckle» — микрофон в пряжке брючного ремня (два ракурса)
Рис. 18. Микрофон, выполненный в виде верхней части авторучки
Рис. 19. «Wristwatch microphone; No.105» — микрофон в наручных часах (два ракурса)
Рис. 20. Кольцо— радиомикрофон
Рис. 21. Микрофон— заколка для волос
Рис. 22.
Рис. 23. Серьги — радиопередатчики
Рис. 24. Микропередатчик, маскируемый в одежде
< image l:href="#"/>Рис. 25. Микрофон — булавка
Приводящиеся в тексте данного издания некоторые официальные названия изделий указаны по книге К. Мелтона «Специальное оружие и снаряжение ЦРУ».). [27]
Рассмотренные микрофоны связаны с записывающим устройством (карманным магнитофоном) проводами.
Для передачи разговора (сигнала) на расстояние применяются микрофоны— трансляторы, представляющие собой миниатюрные радиопередатчики. Некоторые из них позволяют поддерживать двустороннюю связь. Таким устройством являются наручные часы (выполненные в виде часов, использующихся в данной стране), которые (при выдвигании из них небольшой антенны) могут использоваться как рация (рис. 19). Но чаще используются только передающие радиомикрофоны; на рис. 20 — радиомикрофон в кольце; на рис. 21 — радиомикрофон в заколке для волос; на рис. 22 — передающее устройство в виде камня в перстне; на рис. 23 — серьги-радиопередатчики.
27
Melton, H. Keith. CIA Special Weapons and Equipment: Spy Devices of the Cold War. New York: Sterling Publishing Co., 1993
Если такой миниатюрный микрофон (рис. 24) не замаскирован подо что-то, то тогда он прячется под одежду.
Радиомикрофоны («жучки»), выполненные в виде перстней, часов и других деталей, могут дариться или подбрасываться (чтобы их «случайно» нашли) объекту подслушивания. Иногда агентам ЦРУ удавалось пришить объекту специальную пуговицу — микрофон вместо настоящей. Радиомикрофон может быть размещен в булавочной головке; такую булавку (рис. 25) агент незаметно втыкает подслушиваемому в одежду, и может пройти очень много времени, пока тот ее заметит. Если приблизиться к объекту вплотную нет возможности, то иногда такой булавкой-пулей стреляют из специального ружья в полу одежды или головной убор подслушиваемого.
Инсталляция (установка) микрофонной проводки
Обнаружение в помещении радиомикрофона более легкое дело (из-за его излучения), чем проводного. Поэтому применение последнего иногда более предпочтительно. Однако прокладка проводки — более длительная операция, чем установка радиожучка. С целью ускорения этого процесса агенты ЦРУ применяют специальное устройство — инсталлятор «Audio Installation, Kit, Fine Wire». Этот набор находится в небольшом металлическом кейсе (рис. 26), комплектация которого показана на рис. 27. Он позволяет прокладывать тоненькие провода в трещинах, щелях или на поверхностях строительных конструкций без видимых швов или других повреждений. Инсталлятор прорезает (рис. 29) резцом, находящимся
впереди устройства, бороздку на поверхности (стене, потолке, полу), за ним следует собственно установщик, с которого провода (сматывающиеся с бобины, расположенной внутри инсталлятора) укладываются в бороздку и покрываются (из специального пистолета) быстротвердеющей пастой, заранее подобранной по колеру (цвету) к тому, который имеет конструкция. Помимо маскировки паста выполняет также функцию крепежного элемента, удерживая провод в бороздке. Специальный сигнализатор инсталлятора мгновенно предупреждает агента, если в цепи происходит разрыв (повреждение прокладываемого провода).Рис. 26. Инсталляционный набор в кейсе

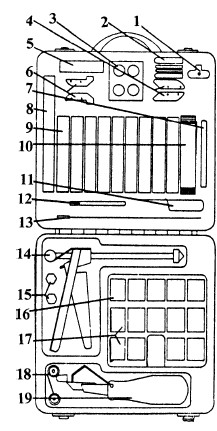

Рис. 27. Комплектация инсталляционного набора: 1 — захват для замены резцов; 2 — крепёжные элементы — лепестки (для широких трещин); 3 — высококачественная глина; 4 — резцы для установки толстой проволоки; 5 — х — образный резец; 6 — резцы для установки тонкой проволоки; 7 — точильный камень; 8 — х — образный нож; 9 — девять тюбиков с разноцветной пастой (для закрепления и маскировки); 10 — ствол для «пастного пистолета» (рассчитан на один тюбик пасты); 11 — клинок для очистки проволоки; 12 — нейлоновая палочка для манипуляции проволокой и пастой; 13 — спица для ввода очень тонкой проволоки в резец; 14 — «пастный пистолет» для закрепления проволоки и её маскировки; 15 — ластик для очистки резцов; 16 — пять катушек двух жильной проволоки марки # 30; 17 — девять катушек трёхжильной проволоки марки # 38; 18 — две насадки для ствола «пастного пистолета»; 19 — устройство с электронным контролем для принудительной установки проволоки (вмещает одну катушку)
Рис. 28. Инсталляционный карандаш
Если поверхность конструкции, на которой предполагается установка, ровная, твердая и гладкая, то можно воспользоваться другим инсталлятором — «Circuit works; Conductive Реп», внешне похожим на обычный фломастер, но с раздвоенным пишущим концом, вместо чернил он заправлен специальной жидкостью, содержащей соединения серебра. При проведении им линий на поверхности образуются визуально незаметные электропроводящие дорожки. Количества содержащейся в инсталляторе жидкости хватает на прокладку 50 метров токопроводящего пути (рис. 28).
Звукозаписывающая аппаратура
Для фиксации аудиоинформации в агентурной работе широко используется аудиозапись (звукозапись) — запись звуковых колебаний прослушиваемой беседы на носитель информации для последующего их воспроизведения.
В процессе такой записи пишущий элемент (резец, световой луч или магнитное поле) оставляет след звукового колебания (звуковую дорожку, или фонограмму) на движущемся звуконосителе. Вся последующая информация имеет в основном историческое значение.
Рис. 29. Установка проводки
Наиболее распространены механический, фотографический (оптический) и магнитный методы звукозаписи. Для этой цели применяется звукозаписывающая аппаратура, фиксирующая звуковые колебания на ферромагнитную ленту, проволоку, диск, барабан (аппаратура магнитной записи звука), на кинопленку (аппаратура механической записи звука), на фотопленку (аппаратура фотографической записи звука).
Механическая звукозапись — это система записи электрических сигналов звуковых частот посредством изменения формы сигналоносителя (главным образом диска) механическим воздействием на него. Обычно механическая звукозапись на диск производится от края к центру, и дорожка записи имеет вид спирали. При монофонической звукозаписи различают запись поперечную, когда записывающий элемент, например резец рекордера (электромеханического устройства, преобразующего электрические колебания звуковых частот в механические колебания пишущего острия резца — рис. 30) совершает механические колебания в направлении радиуса диска, глубинную, когда резец колеблется перпендикулярно к поверхности диска, и микрозапись (или поперечную запись с уменьшенной максимально допускаемой амплитудой колебаний резца). При стереофонической звукозаписи (в агентурной практике применяется редко) резец колеблется в двух взаимно перпендикулярных (стенкам дорожки) направлениях, расположенных под углом 45° к поверхности диска (поперечно-глубинная запись). Механическая запись (рис. 31) осуществляется обычно на стационарных постах подслушивания, получающих сигнал от радиомикрофона (жучка), установленного на месте беседы.
