Секретные инструкции ЦРУ и КГБ по сбору фактов, конспирации и дезинформации

Основными узлами термокопировального аппарата (ТА) являются: листопротяжное устройство; стеклянный цилиндр, внутри которого находится источник инфракрасного излучения (например, лампа накаливания); электропривод и вентилятор. Оригинал и термочувствительный материал, проходя между стеклянным цилиндром и прижимным валиком, облучаются потоком инфракрасных лучей. Привод позволяет осуществлять бесступенчатую регулировку времени экспонирования. Копирование на ТА можно производить с листовых прозрачных и непрозрачных, односторонних и двусторонних оригиналов со штриховым изображением (текст, чертеж, штриховые рисунки). Прозрачные и полупрозрачные односторонние оригиналы копируют преимущественно на просвет; непрозрачные односторонние и двусторонние оригиналы копируют только рефлексным способом, в отраженных от оригинала лучах.

Производительность ТА до 10 копий в 1 минуту; наибольший формат копируемого материала (в разных моделях ТА) составляет от 200х300 мм до З00х450 мм. ТА могут быть также использованы для изготовления копий на прозрачных пленках для проекторов. Недостаток этого способа — низкое качество копий.

Рассмотрим некоторые виды копировальной бумаги (КБ), т. е. бумаги для получения копий с различных документов на копировальных аппаратах. Наиболее распространена КБ для светокопирования: диазотипные бумаги для получения светокопий повышенной контрастности; фототехнические рефлексные бумаги для получения копий со штриховых одно— и двусторонних оригиналов контактным копированием; фотостатные негативные и позитивные светочувствительные бумаги для снятия копий со штриховых и полутоновых оригиналов методом фотокопирования; фотокалька для получения копий со штриховых оригиналов способом контактной и проекционной печати; фотополупроводниковая бумага (бумага с нанесенным на поверхность тонким светочувствительным полупроводниковым слоем на основе окиси цинка) и др. Применяют также термореактивную КБ для рефлексного копирования в инфракрасных (тепловых) лучах и переноса изображения термическим способом на обычную бумагу; гектографическую бумагу и т. п. КБ характеризуется контрастностью изображения, окраской, временем изготовления копии (от нескольких секунд до нескольких минут), технологией обработки (продление, фиксирование и пр.) и продолжительностью хранения копий. Для изготовления копий можно применить также обычную бумагу, предварительно необработанную, как, например, при контактно-переносном и матрично-переносном способе копирования. Для контактного и проекционного фотокопирования может применяться фотокалька — специальная прозрачная бумага, используемая для получения копий штриховых оригиналов.

При электрофотографическом копировании применяется электрофотополупроводниковая бумага (ЭБ) — электрофотографическая бумага. ЭБ представляет собой электропроводную баритовую бумагу — основу, покрытую с одной стороны тонким слоем (20–100 мкм) фотополупроводника, который становится светочувствительным после зарядки до потенциала в несколько сотен вольт. Разрешающая способность копий ЭБ зависит от конструкции аппарата, толщины фотополупроводникового слоя и способа его обработки (проявления); обычно лежит в пределах 3–40 лин / мм. На заряженный фотополупроводниковый слой проецируют изображение оригинала: с освещенных (пробельных) участков слоя заряды стекают на проводящую основу; участки, оказавшиеся неэкспонированными (соответствующие темным линиям оригинала), сохраняют заряд. В результате в фотополупроводниковом слое возникает скрытое изображение оригинала в виде «потенциального рельефа», которое проявляют обычно с помощью красящего порошка (тонера), частицам которого сообщается заряд, по знаку обратный заряду потенциального рельефа. Частицы тонера притягиваются к заряженным участкам потенциального рельефа, образуя видимое изображение, которое затем закрепляется, например нагреванием до температуры плавления порошка (расплавленные частицы порошка склеиваются с бумажной основой).

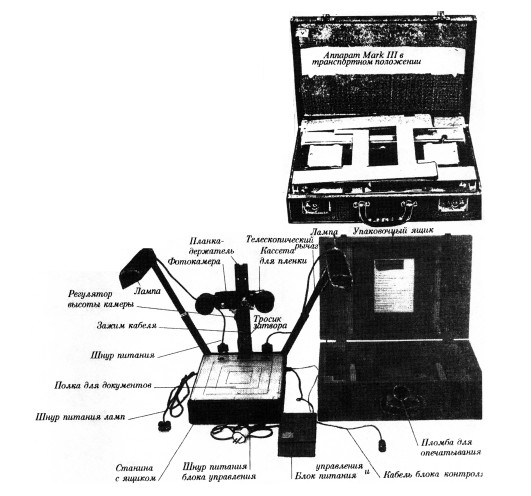

На рисунке 104 — фотокопировальный аппарат (в кейсе) агентов ЦРУ «Mark III» в транспортном (справа) и рабочем (слева) положениях. Он состоит из складной алюминиевой рамы, на которой крепятся две электролампы на шарнирах, работающие от 90В батареи или внешнего 110В — 220В источника (через внутренний выпрямитель) и фотоаппарат Pentax SL с 35-мм пленкой Kodak Panatomic-X. Аппарат работает совершенно бесшумно и позволяет переснимать оригиналы размером до 25 х 35 см.

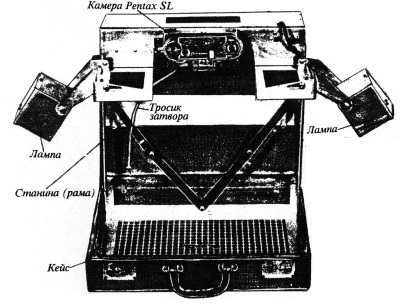

На рисунке 105 — фотокопировальный аппарат, разработанный КГБ (в общем аналогичный «Mark III»).

Спецслужбами используются также переносимые в кейсах копировальные аппараты типа «Xerox» с автономным источником питания. Они позволяют копировать документы размером до 210х297 мм.

Держатели секретных документов в числе прочих мер (применяемых против возможного несанкционированного копирования) практикуют использование для таких документов бумагу, с которой нельзя снять копию обычными светокопировальными аппаратами. На эту бумагу в виде аэрозоля нанесен тонкий слой флуоресцирующего вещества, который в обычных условиях невидим.

Рис. 104.

Рис. 105.

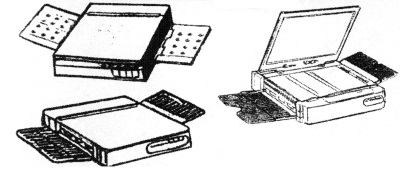

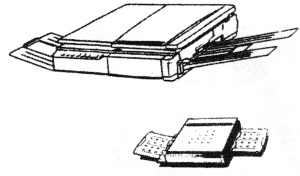

Рис. 106. Переносные копировальные аппараты с автономным источником питания

Когда на бумагу направляют поток света, она начинает светиться, и копирование становится невозможным. В этих случаях агенты используют аппаратуру для съемки в невидимых лучах (о которой уже упоминалось ранее).

Фиберскоп

Агентами ЦРУ широко применяются фиберскопы. Это приборы, в которых используются принципы волоконной оптики — передача света и изображения по светопроводам и волноводам оптического диапазона, в частности по многожильным световодам — пучкам гибких волокон (рис. 107).

Световые сигналы передаются по световодам с одной поверхности (торца световода) на другую — выходную как совокупность элементов изображения, каждый из которых передается по своей световедущей жиле. В волоконных деталях фиберскопов применено стеклянное волокно, световедущая жила которого (сердцевина) имеет высокий показатель преломления и окружена стеклом — оболочкой с более низким показателем преломления. Вследствие этого на поверхности раздела сердцевины и оболочки лучи претерпевают полное внутреннее отражение и распространяются только по световедущей жиле. Несмотря на множество таких отражений, потери в световодах обусловлены главным образом поглощением света в массе стекла жилы. Коэффициент пропускания световодов в видимой области спектра составляет 70 % при длине 1 м. Диаметр световедущих жил составляет несколько микрон. Распространение света по световодам происходит по законам геометрической оптики.

Для передачи изображения применяются многожильные световоды (рис. 119). На входной торец изображение проецируется объективом, а на выходном — наблюдается в окуляр (экран кинескопа). Качество изображения определяется диаметром световедущих жил, их общим числом и совершенством изготовления. Разрешающая способность многожильных световодов — до 100 линий на 1 мм. Дефекты таких деталей, где бы они ни находились на длине световедущих жил, передаются по жилам на выходной торец и портят изображение. Пластины, вырезанные поперек из плотно спеченных волокон, служат фронтальными стеклами кинескопов и переносят изображение на их внешнюю поверхность, что позволяет контактно его фотографировать. При этом до пленки доходит основная часть света, излучаемого люминофором, а освещенность на ней создается в десятки раз большая, чем при съемке фотоаппаратом с объективом.

Числовая апертура волоконных деталей лежит в пределах 0,4–1,0. Сужающиеся пучки световодов — фоконы (фокусирующие конусы) — собирают на узком торце световой поток, падающий на широкий торец. При этом на выходе возрастают освещенность и наклон лучей. Повышение концентрации возможно до тех пор, пока числовая апертура конуса лучей на выходе не достигнет числовой апертуры световода. Дальнейшее уменьшение диаметра выходного торца приводит к выходу части лучей из боковой поверхности световода или же возвращению их к широкому торцу.

Рис. 107.

Рис. 108. Поэлементная передача изображения волоконной деталью: 1–изображение, поданное на входной вогнутый торец; 2– светопроводящая жила; 3–изолирующая прослойка; 4–мозаичное изображение, переданное на входной торец

Волокна, закрепленные одним концом (подобно косой щетке) — септроны — позволяют анализировать спектры звуковых частот, выделять голоса из шума толпы.

Волоконные детали фиберскопа изготовляются из особо чистых материалов. Из расплавов подходящих марок стекол вытягиваются световод и волокно; может быть использовано кристалловолокно, выращиваемое из расплава. В нем световодами являются нитевидные кристаллы, а прослойками — добавки, вводимые в расплав.

Самым распространенным фиберскопом в ЦРУ является модель FS-100 (рис. 113). Его световод состоит из 7500 волокон. Изображение выводится на окуляр, а при выдвинутой антенне — передает видеосигнал на приемное устройство. FS-100 позволяет «проникать взором» сквозь щель (отверстие) размером 5 мм в стене, потолке, замочной скважине на глубину (длину световода) до 120 см при секторе обзора в 60°. Аппарат позволяет увеличивать изображение в 10 раз и имеет микрофон, позволяющий вести параллельное подслушивание. Допустимый радиус изгиба световода — 3 см. В рукояти пистолетного типа расположены батарейка и лампочка, что позволяет освещать рассматриваемый объект через световод.
