Аппаратура инфракрасного видения и съемки

Для визуального наблюдения и съемки в ночное время (в темноте) применяется инфракрасная техника различной конструкции.

Агенты ЦРУ применяют в числе прочих метаскоп (рис. 90) — «Metascope Assembly, Image, Infrared, Transistorized». Это маленький карманный прибор ночного видения на батарейках. Он позволяет читать документы в абсолютной темноте и вести ночное наблюдение на местности.

Рис. 90.

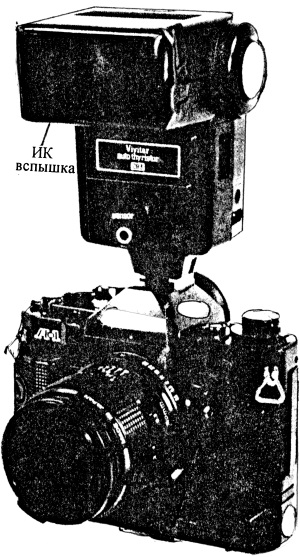

Для фотосъемки в полной темноте используется специальный аппарат Сапоп со вспышкой с инфракрасным фильтром (рис. 91) — «Kodak Wratten Filters nos. 87, 88С, 88А, 89В» и пленкой «Kodak High-Speed Infrared Film 2481». Следует сказать, что свет от упомянутой вспышки глазу не виден.

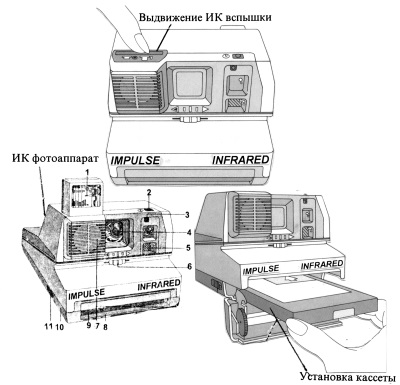

Для получения готового отпечатка через пару минут после съемки используют фотоаппараты «Impulse Infrared» и «Impulse AF Infrared» с выдвижной вспышкой с инфракрасным фильтром. Они имеют кассету, рассчитанную на производство десяти отпечатков. Эти аппараты снимают в полной темноте с невидимой со стороны вспышкой.

Рис. 91.

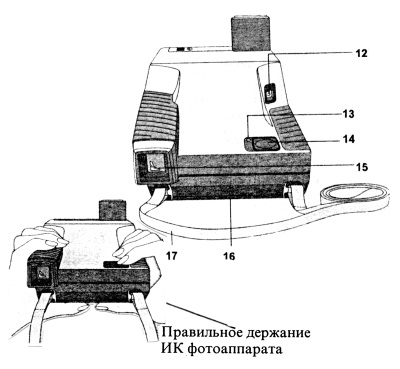

Рис. 92. Правильное держание ИК фотоаппарата:

1 — выдвижная ИК вспышка; 2 — кнопка запуска таймера; 3 — индикатор работы таймера; 4–1 13 мм линза; 5 — фотоэлемент; б — контроль чувствительности, 7 — дальномер; 8 — отсек для кaссеты; 9 — шторка; 10 — заслонка; 11 — защёлка заслонки; 12 — счётчик снимков; 13 — индикатор готовности; 14 — кнопка затвора; 15 — видоискатель; 16 — гнездо для штатива; 17 — ремень.

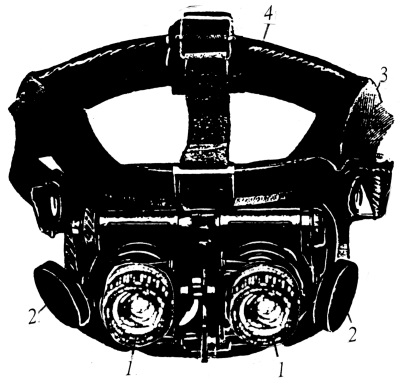

Рис. 93. ИК прибор, одеваемый на голову: 1 — объектив; 2 — защитная крышка объектива (открыта); 3 — регулируемый ремень; 4 — наголовник.

Рис. 94. ИК бинокль: 1 — окуляр; 2 — отделение для батареек; 3 — объектив; 4 — монокуляр для дневного наблюдения.

Для ночной видеосъемки применяются камеры «Handycam Infrared», оснащенные системой Super Nightshot Infrared.

Приборы ночного видения, помимо прочего, могут одеваться на голову (рис. 93), быть выполнены в виде бинокля (рис. 94) и др.

Видеосъемка

К современным способам сбора информации относится видеосъемка, осуществляемая видеокамерой. Камера может либо записывать информацию на пленку, находящуюся в кассете внутри камеры, либо осуществлять только передачу (трансляцию) видеосигнала (изображения), который будет записываться в пункте его приема, либо делать и то и другое — записывать изображение на пленку с параллельной трансляцией видеосигнала на внешний приемник (студию).

Видеосигнал образуется светоэлектрическими преобразователями или в результате детектирования принятых электромагнитных волн. Спектр видеосигнала приблизительно равен 50 Гц — 6,5 МГц. Видеосигналы подразделяются: по ширине спектра — на широкополосные и узкополосные; по виду разверток изображения — на одно-строчные и многострочные (малокадровые и многокадровые); по способу передачи сигнала — на открытые или разомкнутые (с передачей сигнала по радиоканалу) и замкнутые (без выхода в эфир — с передачей по кабелю).

Рис. 95. Способы съёмки ИК видеокамерой

Для просмотра записи пользуются видеомагнитофоном — аппаратом с несколькими вращающимися магнитными головками, с шириной ленты 12,7; 25,4 и 50,8 мм и скоростью ее продвижения ~20 см / сек (для двух первых лент) и 40 см / сек (для последней). У лучших видеомагнитофонов полоса пропускания частот достигает 6 МГц.

Изображение наблюдается на телеэкране. Для просмотра текстов и рисунков может использоваться дисплей — устройство визуального отображения на экране алфавитно-цифровой и графической информации, в том числе телевизионного типа с черно-белой или цветной электронно-лучевой трубкой.

Миниатюрные видеокамеры, скрытые различными способами, относятся к маскированным видеоустройствам.

Всё то, что было сказано ранее о видеокамерах, относится и к маскированным камерам. Миниатюрные камеры подразделяются на те, которыми агенты производят оперативную съемку, и те, которые устанавливаются стационарно с целью «подглядывания». Но если подслушивающие устройства — «жучки» — транслируют все звуки вокруг них, то видеокамера обозревает какой-то определенный сектор, что делает ее работу эффективной только когда точно известно будущее местоположение снимаемого объекта: человека, документа и т. п.

Устройством, относящимся к первому (переносному) виду видеокамер, являются часы-видеокамера «Сейко» с электронной памятью — микропроцессором, что помимо прочего позволяет подключаться к компьютеру для перезаписи информации с него или внесения своей (ложной) информации. Записанная информация может высвечиваться на циферблате — микродисплее часов.

На рисунке 99 — перстень-видеокамера. На рисунке 98 — очки с вмонтированными в них двумя субминиатюрными трансляционными видеокамерами (а).

Концы дужек (б) очков являются передающими антеннами, видеосигнал от которых через карманный усилитель (в) подается на принимающую антенну пункта записи видеосигнала (г), связанную с видеомагнитофоном (д), выводящим изображение на телеэкран (е). Стекла очков имеют фотохромные стекла (ж) — они темнеют при облучении ультрафиолетовым или коротковолновым видимым светом и просветляются после прекращения облучения. По физико-химическим свойствам и внешнему виду фотохромное стекло не отличается от обычного, а указанный эффект вызывают мельчайшие кристаллики галоидного соединения серебра AgCI, которые не видны даже под микроскопом.

При облучении кристаллы диссоциируют по реакции Ag+CI Ag°+CI°. Образующиеся при этом частицы коллоидного серебра приводят к потемнению стекла. Кристаллы в стекле находятся в ловушке, со всех сторон они окружены непроницаемым аморфным материалом. Поэтому галогены не в состоянии «убежать» от серебра, и после прекращения облучения соединение восстанавливается вновь.

Подобное свойство стекол (от совершенно прозрачного до черного) позволяет агенту надевать очки в любую погоду, не вызывая у окружающих (сослуживцев) недоумения по поводу несоответствия сумрачной, допустим, погоды и темных очков.
