Создание драйвера файловой системы или драйверов фильтрации для файловых систем в Windows NT З. х; поначалу считали «черной магией». Впоследствии Microsoft предоставила инсталляционный инструментарий файловых систем (Installable File System Kit), который содержит необходимые заголовочные файлы, документацию и примеры создания файловых систем и драйверов фильтрации файловых систем.
Драйверы как файловых систем, так и фильтрации файловых систем должны обеспечивать поддержку пакетов IRP РпР, включая управление питанием, удаление носителя и самого устройства хранения (например, внешнего дисковода на гибких дисках, подключаемого к шине USB).
Драйверы
Поддержка модульной структуры, например посредством драйвера фильтрации музыкальных компакт-дисков.
Добавление функциональных возможностей, например записи компакт- дисков на соответствующих устройствах.
Добавление функциональных возможностей файловой системе, например драйверов фильтрации для шифрования, точек повторной обработки и SIS – Single Instance Storage (рассматривается в главе 6).
Добавление функций шины. Например, в виде поддержки шины AGP или расширений ACPI BIOS.
Изменение процесса ввода-вывода для того, чтобы он соответствовал особенностям функционирования аппаратного обеспечения, например разбивка пакетов ввода-вывода на меньшие фрагменты.
Драйверы фильтрации всегда создают объект устройства, который подключен к объекту функционального устройства или к объекту физического устройства (эти объекты рассматриваются в разделе 1.4.2). Объект устройства необходим драйверу фильтрации для получения пакетов IRP и выполнения предварительной и/или последующей обработки запросов ввода-вывода.
Некоторые драйверы фильтрации создают вторичный объект устройства, который часто называется объектом управляющего устройства (control device object – CDO), так как он используется для отправки управляющей информации драйверу фильтрации с помощью соответствующего модуля управления. Драйверы фильтрации, которые подключаются к объекту функционального устройства, созданному драйвером класса, называются драйверами фильтрации верхнего уровня. В свою очередь, драйверы фильтрации, которые подключаются к объекту физического устройства, размещенному ниже в стеке и созданному драйвером порта, называются драйверами фильтрации нижнего уровня.
Драйверы фильтрации нижнего уровня отличаются более сложной структурой, чем драйверы верхнего уровня. К одной из технических проблем относится выбор сообщаемых ошибок,, а также операций ввода-вывода, ошибки которых сообщаются. Еще одна проблема – отсутствие готовых примеров драйверов нижнего уровня, поскольку все доступные примеры описывают драйверы верхнего уровня. Иногда (достаточно редко) драйверы нижнего уровня предоставляют функции протокольного преобразователя или функции, позволяющие обойти некоторые ограничения в работе аппаратного устройства.
Драйверы фильтрации существовали в Windows NT с момента появления ее первой коммерческой версии. Пакет Windows NT Installable File System Kit (http://www.microsoft.com/ddk/IFSKit) представляет собой неплохой справочник для разработчиков, в котором подробно документируется архитектура драйверов фильтрации.
Начиная с Windows 2000, в процесс загрузки драйверов фильтрации были внесены значительные изменения. Ранее дополнительная работа по проверке правильности загрузки драйвера ложилась на плечи создателя драйвера. Если драйвер загружался слишком рано, объект устройства, к которому должен подключиться драйвер, мог еще не существовать. Если драйвер загружался слишком поздно, устройство могло оказаться занятым другим драйвером; это приводило к тому, что драйвер фильтрации в стеке драйверов помещался выше, чем было необходимо. В Windows 2000 создатель драйвера указывает размещение драйвера выше или ниже определенного объекта физического устройства или объекта функционального устройства,
а диспетчер Plug and Play загружает драйвер в подходящее время.Похоже* что компания Microsoft чересчур упростила процесс создания драйвера фильтрации. Цепь стека драйверов стала чрезмерно «переполненной», что подразумевает проблемы с производительностью и загрузкой памяти (каждый пакет IRP должен содержать больше фрагментов стека, а пакеты IRP размещаются в невыгружаемой памяти). Достаточно посмотреть на список драйверов фильтрации, которые загружаются в операционной системе:
драйвер фильтрации шифрованной файловой системы;
драйвер фильтрации, используемый для управления иерархическим хранением и для служб удаленного хранения;
драйвер фильтрации SIS для служб удаленной установки (RIS);
драйверы фильтрации для точек повторной обработки от сторонних поставщиков;
драйверы фильтрации для антивирусного программного обеспечения.
С другой стороны, создание драйвера фильтрации бывает достаточно сложным. Представьте себе драйвер, который должен выполнять шифрование данных при записи на диск и дешифрацию при считывании. Все, что на самом деле необходимо драйверу, это доступ к буферам до их записи и после считывания. Но создатель драйвера не имеет возможности просто зарегистрировать функцию обратного вызова для быстрого выполнения необходимой функции и вынужден сталкиваться с различными трудностями, в частности с обработкой отмененных пакетов IRP.
1.8 Ввод-вывод типичного приложения хранения данных
Теперь соберем вместе все описываемые концепции и тщательным образом рассмотрим типичное приложение хранения данных. Это позволит разобраться с различными компонентами Windows NT, которые описывались ранее в главе, а также понять принципы их использования.
Рассматриваемое нами приложение будет просто считывать данные из файла. Файл размещен на томе, который управляется диспетчером томов FtDisk. Поскольку эта конфигурация идентична конфигурации, показанной на рис. 1.7, дерево объектов устройств не изменится. На рис. 1.8 представлена упрощенная версия дерева объектов устройств с рис. 1.7. Чтобы уменьшить объем предлагаемой информации, взаимодействие файловой системы с диспетчером кэша во внимание не принимается, т.е. предполагается, что файл не кэшируется.
Ниже описаны операции, которые приводятся на рис. 1.8.
Приложение, например резервного копирования, выдает запрос на чтение. 'После ряда стандартных проверок подсистема ввода-вывода перенаправляет запрос с помощью пакета IRP соответствующей файловой системе.
Файловая система определяет, что ей необходимо получить данные тома. Драйвер файловой системы создает пакет IRP с необходимыми параметрами, включая смещение в пределах тома, где должна быть выполнена операция чтения, и объем операции чтения. Кроме того, драйвер файловой системы указывает процедуру завершения ввода-вывода. После этого драйвер файловой системы отправляет пакет IRP диспетчеру томов.

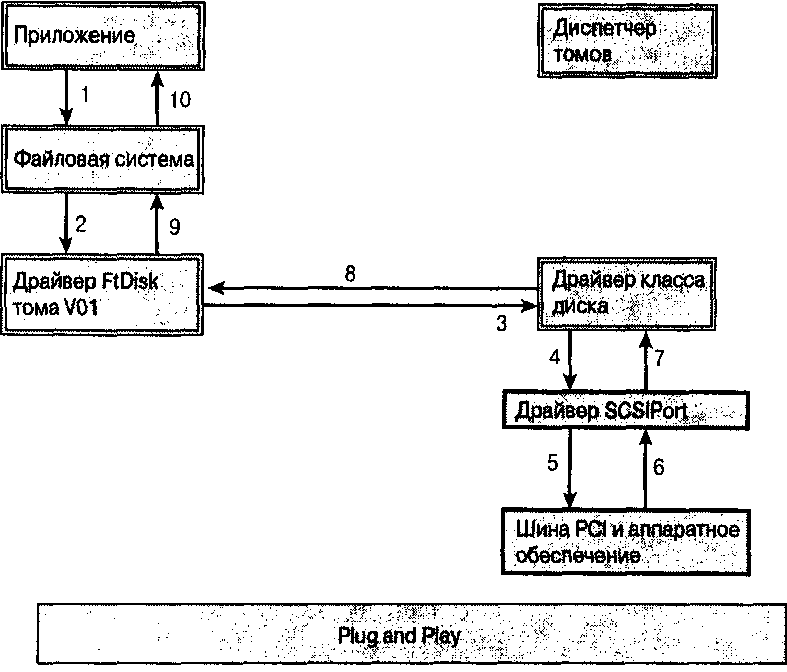

Рис. 1.8. Операция чтения на томе
Диспетчер томов преобразует значение смещения тома в значение смещения на диске и заполняет соответствующий пакет IRP. Затем средствами диспетчера ввода-вывода пакет IRP отправляется драйверу класса диска.
После получения пакета IRP драйвер класса диска заполняет процедуру завершения в собственном элементе стека в пакете IRP. Обычно драйвер класса диска создает еще один пакет IRP (он называется ассоциированным) для выполнения ввода-вывода. Драйвер класса диска заполняет необходимую информацию в ассоциированном пакете IRP, указав блоки запросов SCSI для запроса чтения. Обратите внимание, что блок запроса SCSI представляет собой просто фрагмент данных пакета IRP, поэтому структура данных все еще остается пакетом IRP. После этого средствами диспетчера ввода-вывода драйвер класса диска отправляет пакет IRP драйверу порта.
