Серверные технологии хранения данных в среде Windows® 2000 Windows® Server 2003

Драйвер SCSIPort размещает пакет IRP в очереди, запрашивая некоторые операции у драйвера мини-порта, который управляет адаптером SCSI. На этом этапе пакет IRP отмечается как ожидающий выполнения и отправляется назад. Обычно диспетчер ввода-вывода обрабатывает пакет IRP в порядке, обратном только что описанному, т.е. после драйвера порта следует драйвер класса, затем диспетчер томов, а за ним файловая система. На каждом этапе пакет IRP отмечается как ожидающий выполнения. На определенном этапе ввод-вывод будет отправлен на физическое устройство средствами шины PCI.

В какой-то момент ввод-вывод будет завершен. Чтобы упростить описание, предположим, что операция ввода-вывода завершилась без ошибок. По завершении операции ввода-вывода генерируется программное прерывание.

Запускается процедура обслуживания прерывания, которая помещает в очереди вызов отложенной обработки для завершения обработки вво- да-вывода. После запуска вызова отложенной обработки драйвер SCSI- Port отмечает пакет IRP как завершенный и вызывает диспетчер ввода- вывода для дальнейшей обработки пакета. Диспетчер ввода-вывода обрабатывает пакет запроса ввода-вывода и вызывает процедуру завершения следующего драйвера в цепочке стека, т.е. драйвера класса диска.

Диспетчер ввода-вывода вызывает процедуру завершения драйвера класса диска. Процедура завершения выполняет необходимые операции обслуживания и вызывает диспетчер ввода-вывода для дальнейшей обработки пакета IRP. Диспетчер ввода-вывода переносит обработку на один уровень выше в цепочке стека драйверов. В данном случае к драйверу диспетчера томов FtDisk.

Вызывается процедура завершения драйвера FtDisk, которая выполняет собственную обработку. После завершения обработки вызывается диспетчер ввода-вывода, которому сообщается о завершении обработки пакета IRP. Диспетчер ввода-вывода переходит вверх по стеку и вызывает процедуру завершения следующего драйвера – драйвера файловой системы.

10. Вызывается процедура завершения драйвера файловой системы. После необходимого обслуживания вызывается диспетчер ввода-вывода, который планирует запуск асинхронного вызова процедуры. Асинхронный вызов запускается и копирует необходимые данные и код состояния в буфер пользовательского режима приложения резервного копирования. На этом этапе операцию ввода-вывода можно считать завершенной.

1.9 Сложности практической реализации

Стек ввода-вывода подсистемы хранения в семействе Windows Server описан в этой главе довольно подробно. Но помните, что стек подсистемы хранения не обслуживает устройства, поддерживающие несколько протоколов.

Чтобы повысить надежность и безопасность операционной системы Windows, компания Microsoft расширяет и улучшает методику сертификации и подписи драйверов. Поставщикам рекомендуется сертифицировать все обновления драйверов. Хорошим источником информации по этому вопросу может служить Web-узел компании Microsoft, в частности Web-страница по адресу:asp.

Резюме

Операционная система Windows NT проектировалась в качестве многоуровневой и расширяемой, особенно в контексте подсистем хранения и ввода-вывода данных. Создание драйвера соответствующего типа (например, драйвера мини-порта SCSIPort или мини-драйвера Storport) позволяет без проблем добавить поддержку нового устройства.

Драйвер фильтрации позволяет добавить новые функции для Windows NT. Компания Microsoft использовала подобный драйвер при создании приложения Hierarchical Storage Management.

В целом создание драйверов Windows NT требует серьезных знаний в этой области и доступа к подходящему программному инструментарию.

1

Глава 2. Серверные хранилища данных

Изначально системы хранения данных разрабатывались для мэйнфреймов и большинство из них были основаны на закрытых, частных технологиях. Для мини-компьютеров были созданы такие стандарты, как SCSI. С появлением персональных компьютеров серверные стандарты (SCSI и IDE) получили широкое распространенйе.

В этой главе рассматриваются системы хранения данных, подключенные к серверу (Direct Attached Storage – DAS), т.е. устройства, подключенные непосредственно к компьютеру под управлением Windows NT. В главе 1 описан стек ввода-вывода Windows NT в контексте подсистемы хранений данных. В этой главе внимание уделяется разработке стека ввода-вывода подсистемы хранения данных Windows NT для улучшения поддержки новых устройств Fibre Channel и SCSI. Подобные устройства воспринимаются Windows NT как подключенные непосредственно к компьютеру.

2.1 Интерфейс SCSI

Аббревиатура SCSI расшифровывается как Small Computer System Interface (интерфейс для малых компьютеров), что на данный момент кажется нелогичным, поскольку устройства SCSI обычно подключены к высокопроизводительным серверам и являются наилучшим выбором для использования в качестве подсистемы хранения для многопроцессорных центров хранения данных. Стандарты SCSI утверждаются техническим комитетом Т10 org), подразделением Международного комитета INCITS (InterNational Committee for Information Technology Standards), который, в свою очередь, работает под эгидой Национального института стандартизации США (American National Standards Institute – ANSI;ansi.org).

2.1.1 Стандарты

Шина SCSI изначально разрабатывалась в качестве параллельной архитектуры отправки данных по 8- или 16-разрядной шине. Существовали и последовательные версии архитектуры SCSI, например SSA (Serial Storage Architecture) и 1394. До определенного времени эти архитектуры (особенно SSA) разрабатывались отдельно и лишь позднее были включены в проект стандарта SCSI-3. Оба стандарта – как SSA, так и 1394 – практически не используются на рынке корпоративных подсистем хранения данных, однако достаточно широко распространены на рынке потребительских устройств.

За годы своего существования стандарты SCSI были значительно усовершенствованы, появилось множество версий, которые различаются следующими параметрами:

ширина шины данных;

быстродействие шины данных;

количество устройств, которые могут быть подключены к одной шине;

электрические и механические характеристики шины;

максимальная длина шины;

тип архитектуры шины – последовательная или параллельная. Хотя SCSI исторически ассоциируется с параллельными шинами, компьютерная индустрия активно движется в сторону последовательной архитектуры, и стандарты SCSI не являются исключением.

Обратите внимание: SCSI представляет собой не единый стандарт, а определенный набор стандартов. В одних стандартах заложены механические и электрические характеристики, в других – наборы команд, которые должны быть реализованы устройствами. Эти стандарты реализуются и в других устройствах, например Fibre Channel.

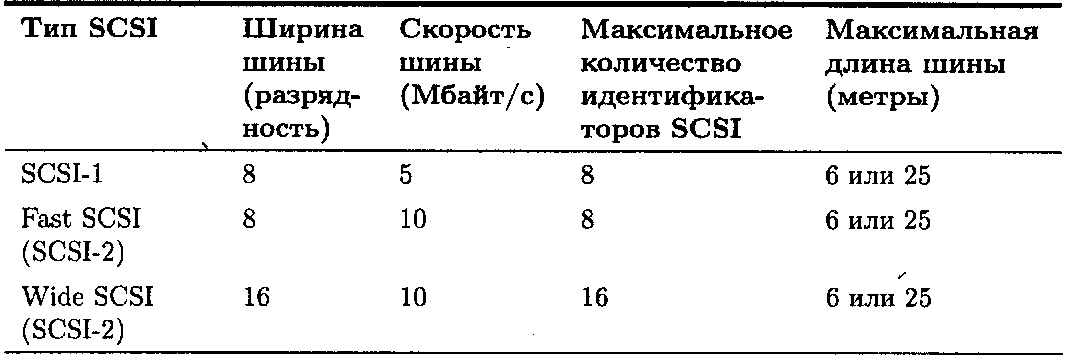

В табл. 2.1 приведены различные стандарты SCSI и их характеристики.

Таблица 2.1. Стандарты и характеристики SCSI
