Интерфейс Fibre Channel – это технология межсистемного взаимодействия, которая объединяет в себе возможности высокоскоростного ввода-вывода и сетевого обмена данными. Когда эта книга готовилась к печати, сети хранения данных на основе Fibre Channel обеспечивали быстродействие
Гбит/с; кроме того, растет количество сетей, поддерживающих скорость
Гбит/с.
В терминологии Fibre Channel устройства называются узлами (nodes). Это весьма напоминает узлы в терминологии сетей IP. Узел Fibre Channel может иметь несколько портов, как и узел IP, который зачастую получает несколько адресов IP. Разница между ними в том, что порт Fibre Channel представляет собой физический элемент, а порт IP – логический. Каждый узел Fibre Channel имеет уникальное 64-разрядное имя WWN (World Wide Name),
Написание Fiber было заменено на Fibre, чтобы указать, что технология Fibre Channel может использовать медные и оптические носители.
коммутатор представляет 8-битовый адрес в виде 24-битового. Оба идентификатора порта назначаются динамически. Концепция портов и различные их типы обсуждаются в разделе 4.5.
Сфера применения Fibre Channel рассматривается в следующем разделе, после чего технология SAN сравнивается с NAS (см. главу 3). В этой главе сначала описываются принципы технологии Fibre Channel, затем внимание акцентируется на протоколах нижнего уровня и наконец рассматриваются различные элементы (включая устройства), из которых и создаются системы SAN на базе интерфейса Fibre Channel.
4.1 Сферы применения технологии Fibre Channel
В технологии Fibre Channel предпринята попытка объединить лучшее из двух миров – каналов передачи данных и сетей. Термин канал впервые стал использоваться в мире мэйнфреймов и описывал структурированный механизм передачи данных. В большинстве случаев передача данных выполняется между компьютерной системой и периферийным устройством, например жестким диском или накопителем на магнитной ленте. К таковым каналам относятся интерфейсы SCSI (Small Computer System Interface) и HIPPI (High- Performance Parallel Interface). Работа каналов обычно реализуются средствами аппаратного обеспечения.
По сравнению с каналом сеть представляет собой более универсальный механизм для передачи данных, который, однако, менее структурирован. Кроме того, сеть может работать на значительно большем расстоянии и подключаться к большему количеству устройств, чем канал. В отличие от каналов, сети в основном реализуются средствами программного, а не аппаратного уровня.
Один из подходов в объединении систем хранения данных и сетей заключается в том, что сеть становится ключевым элементом, к которому добавляются новые возможности с одновременной компенсацией недостатков подобного подхода. Речь идет о технологии хранения данных на базе протокола IP (см. главу 8).
Другой подход состоит в использовании центрального хранилища данных (канальная система) и расширения существующих технологических функций. На базе этого метода создавалась технология Fibre Channel. Одно из основных преимуществ Fibre Channel по сравнению с IP Storage заключается в разработке продуктов Fibre Channel уже в течение 10 лет, в то время как решения для IP Storage появились сравнительно недавно.
Учитывая, что Fibre Channel основана на структуре каналов, стоит рассмотреть недостатки другой известной технологии – SCSI.
Максимальная скорость передачи данных – 80 Мбайт/с (впоследствии скорость возросла до 320 Мбайт/с, но уже после появления технологии Fibre Channel), чего явно недостаточно для хранилищ данных большого объема.
Адаптер поддерживает только 16 устройств.
Преимущество, которое одновременно является и недостатком, – обратная совместимость. Стандарт SCSI развивался много лет, и производители устройств смогли обеспечить обратную совместимость для нескольких поколений устройств. Но администратор должен следить, чтобы к шине не подключались устройства предыдущих поколений, поскольку шина автоматически перейдет в режим, поддерживающий работу самого старого
устройства.Поддерживается длина кабелей, составляющая несколько десятков метров. Этого недостаточно для создания обычных, а тем более географически распределенных кластеров.
Существуют и другие альтернативы SCSI, например SSA (Serial Storage Architecture), которые еще находятся в рамках архитектуры Intel или вообще представляют собой открытый стандарт.
4.2 Сравнение SAN и NAS
В главе 3 рассматривается технология NAS: Прежде чем знакомиться с архитектурой сетей хранения данных на базе Fibre Channel, следует провести сравнение принципов создания хранилищ. В табл. 4.1 описываются различия и общие черты этих технологий.

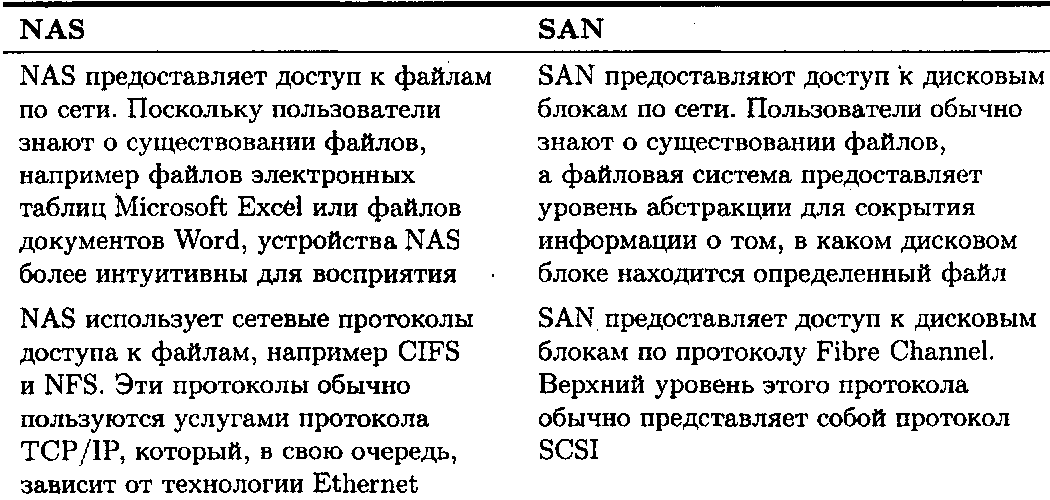

Таблица 4.1. Сравнение технологий NAS и SAN

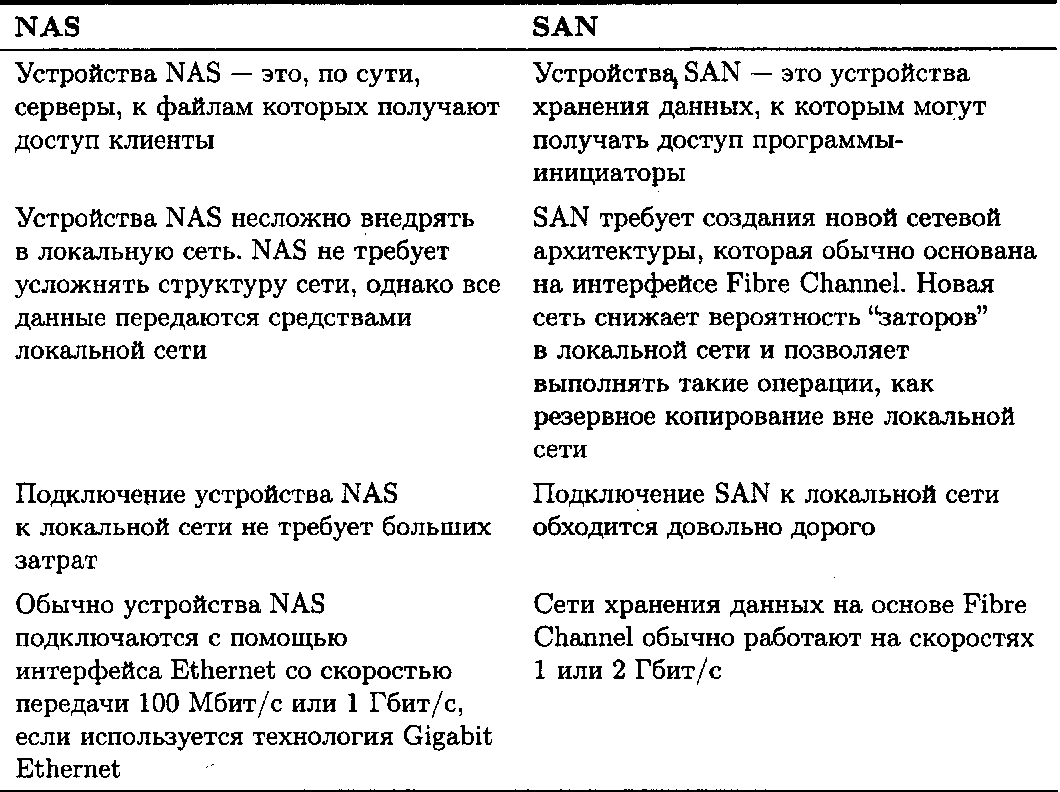

Окончание табл. 4–1
4.3 Преимущества Fibre Channel
Рассмотрим преимущества использования SAN на базе Fibre Channel. Хотя возможности, описанные в разделах 4.3.1–4.3.7, все еще широко применяются, не забывайте, что такая ситуация может измениться в любой момент, так как технологический прогресс не стоит на месте..
Сети хранения данных обладают способностью к масштабированию в аспекте объема и скорости передачи данных. Можно добавить коммутатор и расширить кольцо отдела до магистрали, которая каскадом соединяет иерархии коммутаторов. Конечно, сети IP также поддерживают масштабирование, что является основной причиной такого быстрого развития технологии IP Storage (см. главу 8).
При корректной настройке и управлении SAN предоставляет налучшие возможности обоих вариантов построения хранилищ данных: хранилище отделено от сервера приложений и в то же время обеспечивает защиту и целостность данных. Например, можно разделить данные отделов, которые физически будут находиться в одном пуле устройств хранения данных.
Сети хранения данных позволяют консолидировать устройства хранения, оптимизировать их использование и управление. Речь идет о том, что дублировать данные, которые размещены вне инфраструктуры SAN, нет необходимости. Еще одним преимуществом является возможность распределения хранилищ. Это позволяет избежать ситуации, когда у одного сервера объем хранилища избыточен, а второму серверу объема не хватает. Эффективное распределение объема хранилища позволяет сократить накладные расходы, связанные с добавлением устройств хранения к определенному серверу. Например, если управление дисками проводится централизованно, хранилище одного сервера может быть передано в использование другому серверу, которому не хватает свободного дискового пространства. Еще одним примером может служить хранилище, необходимое для создания «моментального снимка» в процессе резервного копирования. В классической схеме каждый сервер имеет для этих целей собственный жесткий диск. В технологии SAN все серверы совместно используют несколько дисков для создания временных моментальных снимков.
Сети хранения данных позволяют защитить инвестиции в устаревшие устройства, например в устройства хранения SCSI, или, с ультрасовременной точки зрения, в кольцевые концентраторы. Устройства-мосты, которые обеспечивают взаимодействие между старыми устройствами и интерфейсом Fibre Channel, часто являются основой для поддержки устаревших устройств. Конечно, такая схема позволяет использовать далеко не все устаревшие устройства.
