Server 2003 была введена новая модель драйвера Storport, которая должна заменить модель SCSIPort, особенно для устройств SCSI-3 и Fibre Channel. Обратите внимание, что диски Fibre Channel используются Windows в качестве DAS-устройств, что обеспечивается уровнем абстракции, предоставляемым драйверами SCSIPort и Storport.
Иногда необходима повышенная производительность и надежность, даже за счет увеличения стоимости готового решения. В таких случаях сервер подключается к двухпортовым дискам через несколько адаптеров шины и несколько независимых сетей хранения данных Fibre Channel. Основная идея – исключить единую точку отказа в работе
В основном используется два типа кабелей: оптические и медные. Ниже перечислены основные преимущества и недостатки кабелей.
Медные кабели дешевле оптических.
Оптические кабели поддерживают более высокие скорости передачи данных по сравнению с медными кабелями.
Медный кабель может использоваться на меньшем расстоянии, до 30 метров. При этом оптический кабель может использоваться на расстоянии до 2 километров (многомодовый кабель) или до 10 километров (одномодовый кабель).
Медный кабель более восприимчив к электромагнитным помехам и взаимному влиянию других кабелей.
Оптические данные обычно должны быть преобразованы в электрические сигналы для передачи через коммутатор и обратно в оптическую форму для дальнейшей передачи.
Существует только один тип медного кабеля, в отличие от оптического, который представлен двумя видами: многомодовым и одномодовым.
На коротких дистанциях используется многомодовый кабель, который имеет сердцевину диаметром 50 или 62,5 микрона (микрон – микрометр, или одна миллионная часть метра.) Световая волна, которая используется в многомодовом кабеле, имеет длину 780 нанометров, что не поддерживается в одномодовых кабелях. Для больших расстояний предназначен одномодовый кабель, диаметр сердцевины которого составляет 9 микрон. В одномодовом кабеле используется световой луч с длиной волны в 1300 нанометров. Несмотря на тематику этой главы (интерфейс Fibre Channel), стоит упомянуть, что такие кабели могут использоваться для построения сетей на основе других интерфейсов, например Gigabit Ethernet.
Поскольку интерфейсом Fibre Channel поддерживается несколько типов кабелей (и технологий передачи данных), устройства (например, адаптеры шины, устройства взаимодействия и хранения данных) выпускаются с разъемами, которые поддерживают подключение к передающей среде, что делается для снижения общих затрат. Существует несколько видов разъемов, предназначенных для различных передающих сред и интерфейсов [8] .
8
В настоящий момент существует несколько различных физических стандартов, и тот факт, что используется лишь три базовых типа кабелей (медные, одно- и многомодовые), не означает наличия трех типов физических разъемов. Кроме того, эти типы применяются и в других интерфейсах, например Gigabit Ethernet.
Конверторы интерфейса Gigabit (Gigabit interface converters – GBIC) поддерживают последовательную и параллельную трансляцию передаваемых данных. Конверторы GBIC предоставляют возможность «горячего» подключения, т.е. включение/выключение GBIC не влияет на работу других портов. Конверторами используется 20-битовый параллельный интерфейс.
Модули линий Gigabit (Gigabit link modules – GLM) предоставляют функции, аналогичные GBIC, но для своей установки требуют отключения устройства. С другой стороны,
они несколько дешевле, чем GBIC.Адаптеры интерфейса носителя (Media Interface Adapters) используются для преобразования сигналов между медным и оптическим носителем и наоборот. Адаптеры интерфейса носителя обычно используются в адаптерах шины, но могут применяться и на коммутаторах и концентраторах.
Адаптеры малого формфйктора (Small Form Factor Adapters – SFF) позволяют размещать большее количество разъемов различных интерфейсов на плате определенного размера.
Устройства взаимодействия соединяют между собой компоненты сетей хранения данных. К ним относятся различные устройства, начиная от дешевых концентраторов Fibre Channel и заканчивая дорогими, высокопроизводительными и управляемыми коммутаторами связной архитектуры. Эти устройства рассматриваются в разделах 4.7.4.1–4.7.4.3.
Концентраторы FC-AL представляют собой бюджетный вариант для подключения нескольких узлов Fibre Channel (устройств хранения данных, серверов, компьютерных систем, других концентраторов и коммутаторов) в кольцевую конфигурацию. Обычно в концентраторах предоставляется от 8 до 16 портов. Концентратор может поддерживать различные среды передачи, например медные или оптические.
Концентраторы Fibre Channel – это пассивные устройства, т.е. любое другое устройство в кольце не может обнаружить их присутствия. Концентраторы обеспечивают следующие возможности:
внутренние соединения, которые позволяют любому порту подключаться к любому другому порту;
возможность обхода порта, к которому подключено неправильно работающее устройство.
Самая большая проблема в работе портов связана с тем, что в текущий момент времени они могут поддерживать только одно подключение Fibre Channel. На рис. 4.7 показано, что, если порт 1 получил управление для установки сеанса с портом 8, ни один другой порт не сможет передавать данные, пока установленный сеанс не завершится.
Концентраторы могут быть подключены к коммутаторам связной архитектуры Fibre Channel (они рассматриваются в разделе 4.7.4.3) без модификации. Кроме того, можно создавать каскад концентраторов, соединив два концентратора кабелем.
Концентраторы FC-AL занимают лидирующее положение на рынке Fibre Channel, но в процессе снижения стоимости коммутаторы связной архитектуры Fibre Channel становятся все более популярными.
Концентраторы FC-AL создаются такими компаниями, как Gadzoox Networks, Emulex и Brocade.
Самое значительное преимущество коммутаторов FC-AL
перед концентраторами состоит в одновременной поддержке нескольких подключений, тогда как концентраторы поддерживают только одно подключение в текущий момент времени (рис. 4.8).

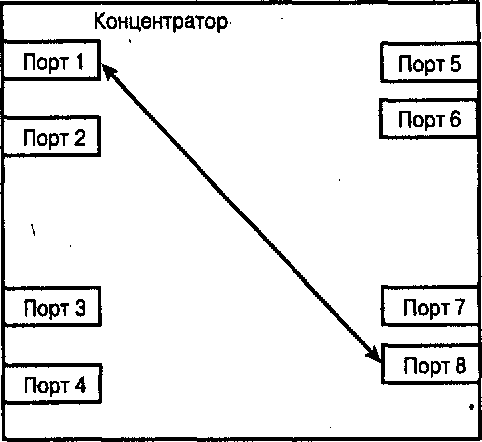

Рис. 4.7. Концентратор Fibre Channel

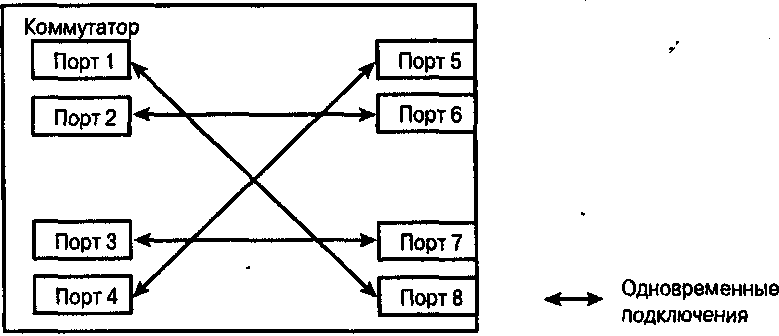

Рис. 4.8. Коммутатор Fibre Channel
Возможность одновременной поддержки нескольких подключений связана с определенными сложностями. Устройства, подключенные к коммутатору кольца, даже не «подозревают» о своей роли. Коммутаторы кольца участвуют как в передаче данных, так и в адресации кольца. Ниже приводится дополнительная информация по этому вопросу, а также рассматривается роль коммутаторов в сетях хранения данных и методы, с помощью которых поставщики добавляют новые функции к своим продуктам.
