Сервер, который намерен получить доступ к устройству хранения данных, должен отправить арбитражный запрос на управление кольцом. В нормальном кольце FC-AL на базе концентратора каждое устройство получает
арбитражный пакет до его возвращения адаптеру шины сервера, благодаря чему сервер получает контроль над кольцом. Коммутатор кольца отправит ответ об успешном получении управления немедленно, не отправляя запросы другим узлам. На этом этапе адаптер шины отправит базовый пакет Open, предназначенный для порта устройства хранения, который будет передан коммутатором кольца. Если порт в это время не выполняет передачи данных, особых проблем не должно возникнуть.
Концентраторы FC-AL не играют роли в назначении адресов устройствам, а только передают базовые кадры адресов по кольцу. То же можно сказать и о большинстве коммутаторов. Однако некоторые устройства могут настаивать на получении определенного адреса. Некоторые концентраторы имеют возможность управлять порядком инициализации портов, что позволяет определенному порту инициализироваться первому, после чего устройство будет подключено к требующемуся порту.
Протокол FC-AL требует повторной инициализации кольца при подключении, отключении или повторной инициализации устройства. Такая инициализация кольца может привести к нарушению существующей связи между другими двумя устройствами. Некоторые производители коммутаторов предоставляют возможность выборочно экранировать и передавать пакеты LIP (Loop Initialization Primitives). Эта операция предназначена для минимизации проблем, сокращения времени повторной инициализации кольца и по возможности сохранения существующих сеансов передачи данных. В то же время необходимо обеспечить уникальность адресов устройств.
Если все устройства принимают участие в повторной инициализации кольца, дублирования адресов не происходит, так как устройства «защищают» свои адреса. Но, если некоторые устройства не принимают участия в повторной инициализации кольца, необходимо предотвратить назначение уже распределенных адресов устройствам, принимающим участие в повторной инициализации кольца. Уникальность адресов обеспечивается дополнительной логикой коммутатора кольца. При добавлении устройства хранения пакет LIP должен быть отправлен на сервер, однако LIP не требуется передавать устройствам хранения, которые никогда не устанавливают связь с другими устройствами хранения данных.
Некоторые устройства хранения могут устанавливать связь непосредственно с другими устройствами хранения, что используется для резервного копирования данных. Дополнительная информация об операциях копирования приводится в главе 5.
Если все устройства в кольце «знают» о связной архитектуре, коммутатор кольца передает обычным образом необходимые кадры, например кадры Fabric Login. Если устройства в кольце не поддерживают связную архитектуру, коммутатор кольца должен самостоятельно выполнять достаточно большой объем работы.
Коммутаторы кольца некоторых поставщиков не поддерживают каскадирование. Кроме того, некоторым коммутаторам кольца требуется обновление прошивки перед подключением к коммутаторам связной архитектуры. Ряд коммутаторов следует модернизировать для полной поддержки связной архитектуры перед их подключением к SAN.
Коммутаторы FC-AL производятся такими компаниями, как Brocade, McDATA, Gadzoox Networks, Vixel и QLogic.
Коммутаторы связной архитектуры Fibre Channel (Fibre Channel Fabric Switches – FC-SW) обеспечивают несколько выскоскоростных сеансов связи одновременно со всеми устройствами. На данный момент основные коммутаторы поддерживают
быстродействие порядка 1 Гбит/с, в то время как скорость в 2 Гбит/с также перестает быть диковинкой. В основном коммутаторы связной архитектуры в пересчете на один порт стоят дороже, чем концентраторы и коммутаторы FC-AL, но они предоставляют намного больше функциональных возможностей.Коммутаторы связной архитектуры более эффективны в сравнении с концентраторами и коммутаторами FC-AL. Например, коммутаторы предоставляют специальные службы, описанные выше, обеспечивают управление потоком с помощью базовых пакетов управления, а также, что гораздо важнее, некоторые коммутаторы способны эмулировать функции FC-AL для обеспечения обратной совместимости с более старыми устройствами.
Некоторые коммутаторы связной архитектуры поддерживают маршрутизацию без буферизации. Суть ее в том, что при получении заголовка кадра коммутатор быстро находит заголовок точки назначения, пока кадр все еще принимается. Преимущество такого подхода – снижение задержек при доставке кадра и отсутствие необходимости хранения содержимого кадра в памяти буфера. А недостаток заключается в немедленной передаче всех кадров, включая поврежденные.
Коммутаторы связной архитектуры играют важную роль в безопасности сетей хранения данных на основе Fibre Channel, что описывается более подробно в главе 7.

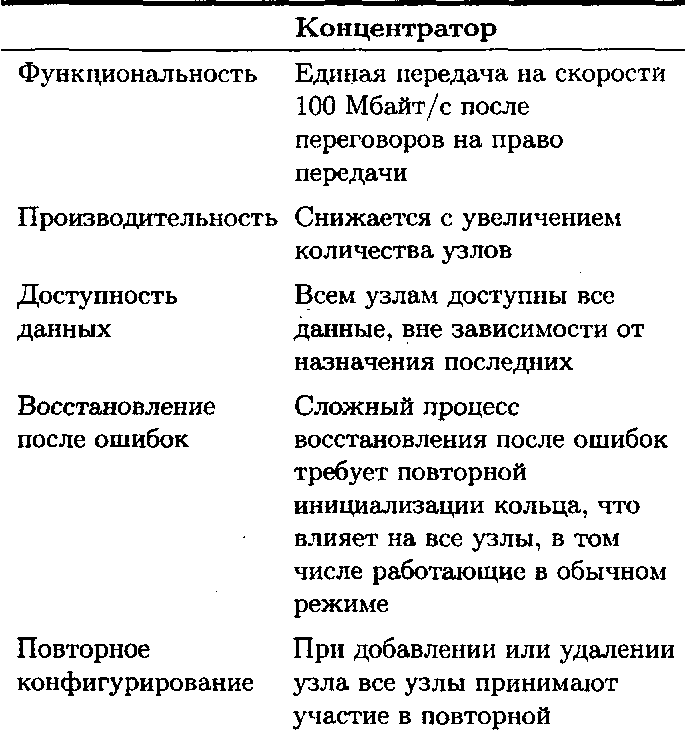

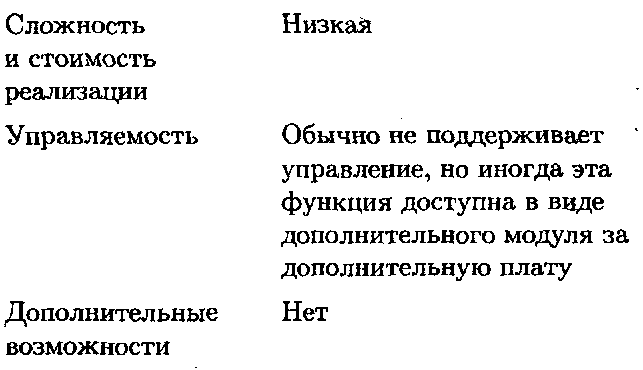

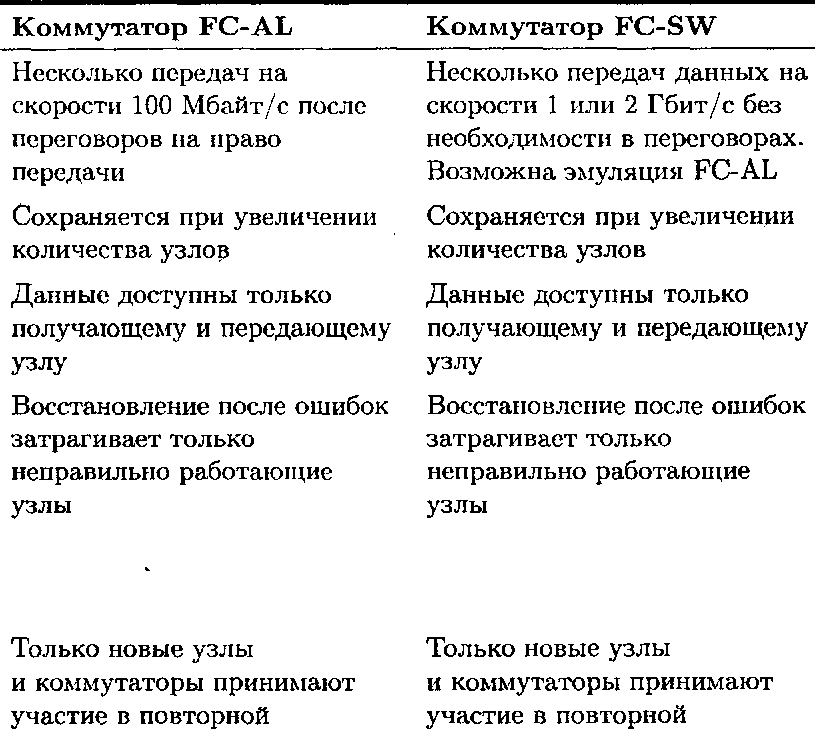

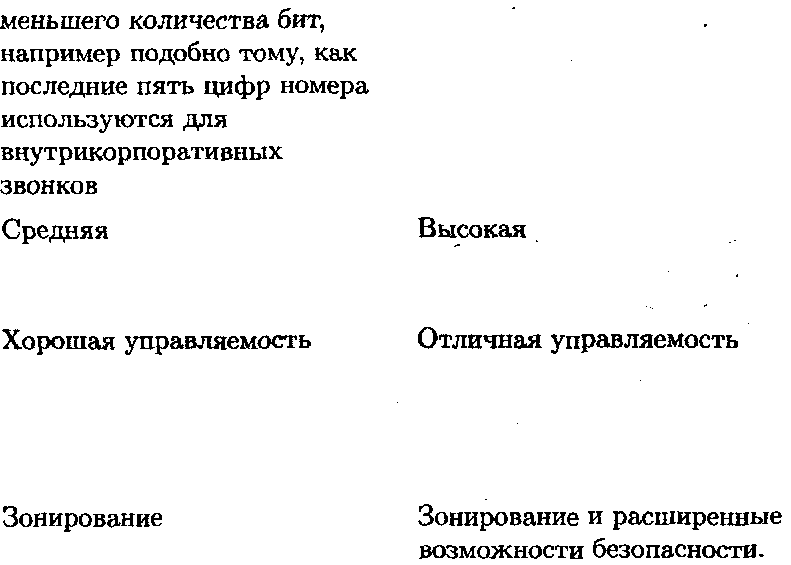

В табл. 4.5 приведены функциональные возможности и различия между тремя типами устройств Fibre Channel.
Как в этой главе, так и во всей книге термины мосты (bridges) и маршрутизаторы (routers) не относятся к традиционным мостам Ethernet и маршрутизаторам IP. В данном случае под мостами и маршрутизаторами подразумеваются устройства для Fibre Channel, а не для сетевых протоколов 2-го и 3-го уровней.
Мосты – это устройства, обеспечивающие взаимодействие между Fibre Channel и устаревшими протоколами, например SCSI. Мосты Fibre Channel- SCSI позволяют сохранить существующие инвестиции в устройства хранения SCSI. Такие мосты поддерживают интерфейсы SCSI и Fibre Channel и преобразуют данные двух протоколов. Таким образом, новый сервер с установленным адаптером шины Fibre Channel может получить доступ к существующим устройствам хранения SCSI. Мосты предоставляют интерфейс между параллельной шиной SCSI и интерфейсом Fibre Channel. Маршрутизаторы обладают аналогичными возможностями, но для нескольких шин SCSI и интерфейсов Fibre Channel. Маршрутизаторы систем хранения данных, или «интеллектуальные» мосты, предоставляют такие дополнительные возможности, как маскировка и отображение LUN, а также поддерживают команды SCSI Extended Сору. В качестве устройств, передающих данные, маршрутизаторы применяют команды Extended Сору для использования библиотеками хранения, что позволяет копировать данные между указанным целевым устройством и подключенной библиотекой. Эта функция также называется независимым резервным копированием (без сервера).
В качестве примера производителей маршрутизаторов и мостов можно привести такие компании, как Crossroads Systems, Chaparral Network Storage, Advanced Digital Information Corporation (ADIC после приобретения Path- light) и MTI.
