Шипение снарядов

^{Рис. 2.22}

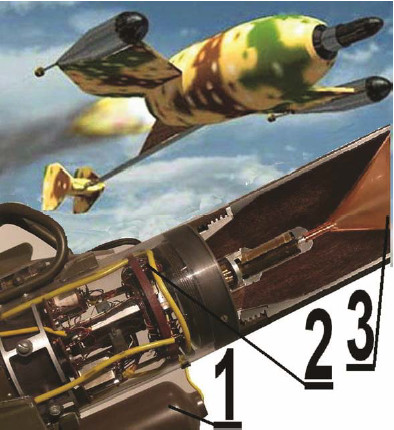

^{Вверху — управляемая по проводам германская противотанковая ракета «Роткеппхен». Внизу — устройство ее послевоенной «родственницы», разработанной фирмой «Бельков». В полете провода, по которым поступают сигналы управления, разматываются с малоинерционной катушки 1. Довольно примитивная электронная схема 2 состоит из нескольких механических реле. Поражает цель кумулятивный заряд 3}

Разбивать кумулятивную струю на части, лишая ее способности к бронепробитию, можно не только с помощью наполненной листовым ВВ «коробчатой» динамической защиты, но и — пропуская мощный токовый импульс (рис. 2.23). Усложнение машины, оснащение ее высоковольтным оборудованием, угрожающим при неумелом обращении экипажу? И на это идут, чтобы продлить не слишком долгую жизнь танка на поле боя.

Рис. 2.23

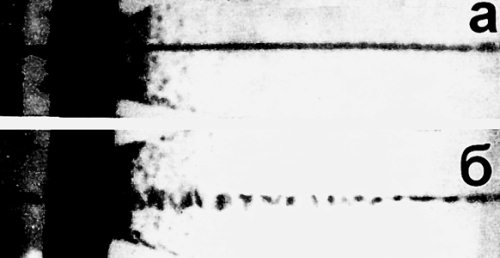

^{Чтобы помешать кумулятивной струе промыть броню, перед основной бронезащитой устанавливают два электрически изолированных друг от друга экрана (второй из них на снимке — чуть толще), подключенных к источнику тока, в качестве которого может использоваться высоковольтный конденсатор большой емкости или значительно менее габаритный взрывомагнитный генератор (с устройствами этого класса читатель познакомится в главе 4). Проходя через экран, КС замыкает цепь. И если в отсутствие тока струя легко преодолевает экраны, сохраняя способность к бронепробитию (рентгенограмма «а»), то протекание очень большого (в сотни килоампер) тока оказывает существенное сжимающее действие на ее металл (о пондерромоторных силах — также в главе 4). При этом возникают так называемые «перетяжечные» нестабильности (там, где струя была чуть тоньше, она становится еще более тонкой) и КС распадается на отдельные элементы (рентгенограмма «б»), теряя способность к бронепробитию}

…С восторгом встретили бы в свое время преподаватели, засиравшие студенческие мозги философией («наукой наук»), описание идеи, олицетворяющей «единство и борьбу противоположностей»: кумулятивный эффект работает против своих «товарищей по совместной борьбе» (с броней). Правда, не узкие струи, а широкие кумулятивные «сабли» терзают подлетевший к броне лом, не давая ему проткнуть машину (рис. 2.24). А уж, тем более, могут сабли перебить тонкую КС, но, правда, отсечь они в состоянии лишь небольшую ее часть.

^{Рис. 2.24}

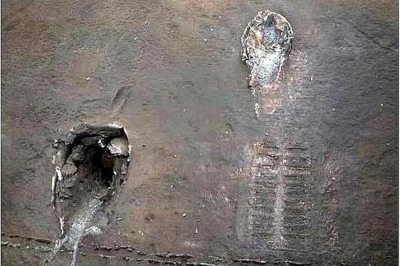

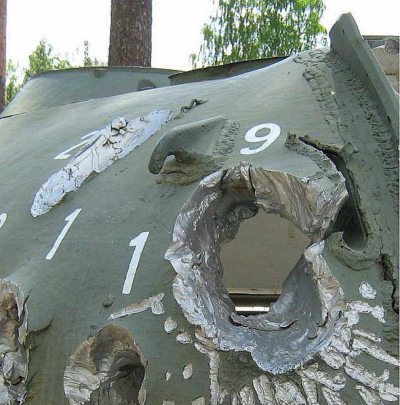

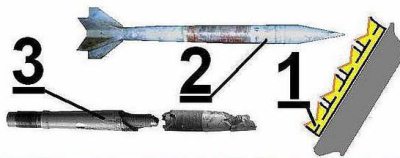

^{Попадание ОБПС на дистанции стрельбы в сотню метров пробивает в танковой броне отверстие, по площади намного превышающие поперечное сечение лома (слева — башня танка Т-54 после такого попадания). Правда, дуэли танков происходят обычно на дистанциях в пятнадцать — двадцать раз больших, но и тогда попадание лома, как правило, фатально, хотя и выглядит менее зрелищно (отверстие в бронеплите справа). Правее этого отверстия — следы пресеченной попытки бронепробития: небольшая вмятина от сердечника и след, напоминающий стиральную доску. Это сделала динамическая защита 1 с кумулятивными зарядами, но — удлиненными, формирующими при срабатывании не тонкие струи, а летящие «сабли». Удар лома 2 вызывает детонацию взрывчатого вещества в блоке защиты и ее «сабли» режут сердечник, от которого остается только «обглоданный», неспособный к «закусыванию» остаток 3}

…Хотелось бы, чтобы эта книга читалась легко, а этого невозможно добиться, не упрощая изложение (например — опуская особенности удлиненных кумулятивных зарядов, приводя уже привычную схему). Но, с другой стороны, автору приходилось участвовать в работе комиссий, разбиравших примитивные предложения «изобретателей», прочно уверовавших, что «не боги горшки обжигают». Изложить идею можно и нужно просто, но на пути ее реализации приходится не раз убедиться в справедливости слов, которые Гёте вложил в уста одного из своих героев: «Raffiniert ist der Herr Gott, aber bosshaft ist er nicht…» [25]

25

«Изощрен Господь, но не злонамерен» (нем.)

… Медная воронка (рис. 2.16) — облицовка кумулятивного заряда — выглядит обманчиво просто. Когда после войны кумулятивные заряды стали оптимизировать — исследовали все, что могло иметь отношение к работе воронки: структуру металла, влияние его толщины и углов конусности, разработали методы интеграции воронки в заряд, гарантирующие отсутствие каверн во взрывчатке, и прочее, прочее. Но «оптимальные» и идентичные воронки в абсолютно одинаковых зарядах показывали разные величины броне пробития. Оргвыводов начальства разработчикам удалось избежать после того, как один из них припомнил, что в числе рабочих, раскатывавших воронки на станке (против или по ходу часовой стрелки — направление не регламентировалось), есть левша. Предположение о влиянии направления раскатки на бронепробитие казалось абсурдным, но оно подтвердилось. Объяснить этого не смог никто, просто в документацию внесли пункт, обязывающий раскатывать воронку «правильно», а не так, как было удобно работяге…

Подобные ловушки расставлены на пути любого экспериментатора, и все же всегда будут находиться те, кого тянет ощутить возможности и взаимосвязи явления своими руками. Ну что за опыт с карандашами — всего лишь иллюстрация! Беда домашнего естествоиспытателя в том, что эксперименты с взрывчаткой обязательно привлекут к его личности внимание государственных органов, которые, возбудившись, причиняют неприятности, вряд ли относимые к категории незначительных. В случае с кумуляцией есть возможность этого избежать.

Начать можно с наблюдений за падением в воду шарика (он должен быть несмачиваемым, например, из пластилина). При погружении в воду шарик создаст за собой полость, «схлопывание» которой приведет к формированию кумулятивной струи, бьющей вверх. Но струя эта будет «толстой» и невысокой.

Наполненная водой пробирка, отпущенная строго вертикально с высоты 5–6 см, при ударе о твердую поверхность, «выдаст» струю, бьющую выше, чем на метр. Кумулятивная воронка образуется в фазе полета — мениск смачивающей стекло воды в невесомости стремится принять вогнутую форму. Потом — удар и стенки выемки устремятся вниз, «схлопывая» полость и формируя струю. Освоив «низковысотные» опыты, можно, пожертвовав пробиркой, отпустить ее на пол от уровня груди. Удачное, но редкое стечение обстоятельств приведет к тому, что капли — элементы КС — достигнут потолка.

Но опять же — не то: да, образуется струя, но что она может? Придется подобрать на свалке старый телевизор.

КС будет сформирована без взрыва — за него сыграет высоковольтный разряд в воде. Разрядник изготовим из обрезка «телевизионного» кабеля РК-50 или РК-75 внешним диаметром 10 мм. К оплетке припаяем медную шайбу с отверстием 3 мм — соосно с жилой. Другой конец кабеля зачистим на длину 6–7 см, и за центральную (высоковольтную) жилу укрепим на конденсаторе, обеспечив контакт жилы с его выводом.

Роль воронки выполнит мениск воды. Желательна большая его глубина, а значит, стенки трубки должны хорошо смачиваться. Стеклянная неприятна тем, что разлетается на осколки. Хорошо смачиваемый эбонит редок, но выход есть: вкладыш из бумаги в трубке из любого диэлектрика. Калибр «кумулятивного заряда» (внутренний диаметр трубки) — 6–8 мм.

О воде. Та, что из-под крана — не годится: она хорошо проводит и ток пройдет по всему объему. В воде же для инъекций, приобретенной в аптеке, солей нет и вся энергия разряда выделится в области пробоя, смоделировав взрыв.

Разряд в воде между шайбой и жилой кабеля, обеспечит высокое напряжение — для этого и нужен телевизор, в котором есть высоковольтный источник. Работа с напряжением 25 киловольт, которое подается на кинескоп, требует навыка, поэтому, если есть источник на 6–7 киловольт, лучше использовать его (рис. 2.25). Для желательной в опытах энергии разряда в 10 Дж, напряжение U имеющегося у вас источника определит и емкость С конденсатора (E=CU /2). После каждого опыта конденсатор обязательно надо закорачивать, чтобы не «дернуло» остаточное напряжение на нем, но вообще-то этого все равно не избежать. Если нет серьезных проблем с сердцем, «встряхивание» будет безвредным и наилучшим образом научит правилам безопасной работы с высоким напряжением.
