Шипение снарядов

^{Рис. 2.31}

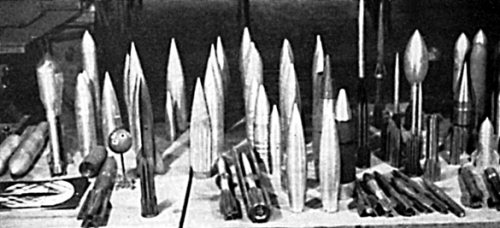

^{Модели артиллерийских снарядов и неуправляемых ракет, предназначенные для исследований в аэродинамической трубе}

Особо следует упомянуть о реактивной артиллерии, поскольку эту тему до сих пор окружает сонм мифов. Германские войска располагали еще до начала войны вполне отработанными образцами реактивных минометов «Небельверфер 35, 38 и 41» (цифры обозначают год принятия на вооружение) а также химическими, зажигательными и осколочно-фугасными боеприпасами к ним. В дальнейшем вместо 100 и 150 миллиметровых «Небельверферов» первых серий появились 210 (42 г.), 280, 300 (43 г.) и 320 миллиметровые. Для них были разработаны пяти— и шестиствольные пусковые установки, однако реактивные гранаты могли запускаться также из укупорочных ящиков. «Небельверферы» применялись при штурме Севастополя, под Сталинградом, а также при подавлении Варшавского восстания.

В вермахте хорошо знали не только о преимуществах реактивных снарядов, но и о недостатках, в первую очередь — о значительном рассеянии при стрельбе [27] (взгляните на правую часть рис. 2.32: факелы взлетевших «эрэсов» указывают, что разброс курсовых углов их траекторий значителен). Немецкие специалисты не усматривали никаких мистических тайн в советских реактивных снарядах — они попали к ним в руки уже ранней осенью 1941 г. К концу же войны запас трофеев был столь велик, что советскими установками и их изготовленными в Чехословакии [28] копиями стали оснащать бронетранспортеры вермахта.

27

Вот как оценивал эрэсы начальник Главного артиллерийского управления, маршал артиллерии Н.Д. Яковлев: «Конечно, по площадям они действовали прекрасно: снаряд мощный, тяжелый… Но ведь безусловного поражения важных целей «катюша» в отличие от ствольных систем не гарантировала. Поэтому при планировании операций мы тщательно считали выделяемые пушки и гаубицы, а «катюши» вообще не учитывали. То есть как бы и не было их…»*. Техника-Молодежи, 1993 г. № 3, с. 23.

28

Тогда именовавшейся «протекторатом Богемии и Моравии»

^{Рис. 2.32}

^{Даже если бы не были заметны отличия формы, в которую одеты расчеты, можно легко определить, чья батарея стреляет: топливо реактивных снарядов германских «Небельверверов» и «Вурфгеретов» — смесевое, дающее при сгорании много дыма. Топливо советских «эрэсов» — бездымный порох, и их факелы — яркие, чистые}

В советских реактивных снарядах топливом служил бездымный порох, а в германских — смесевые составы, при производстве которых приобретался опыт получения все более крупноразмерных шашек. Немалые и по современным меркам (диаметр — до 500, длина — до 1000 мм), высококачественные заряды нашли применение в ускорителях старта и двигателях таких ракет, как неуправляемая «Райнботе» (рис. 2.33), призванная заменить авиацию при решении задач на оперативную глубину. Четыре работающие на смесевом твердом топливе ступени сообщали боеголовке скорость, обеспечивавшую достижение дальности в 220 км, но вес ВВ (менее 20 кг) был недостаточен, что и показало боевое применение по порту Антверпена в ноябре 1944 г. После войны аналогичные системы («Луна» и «Онест Джон»), но с ядерными и химическими боевыми частями были созданы и победителями.

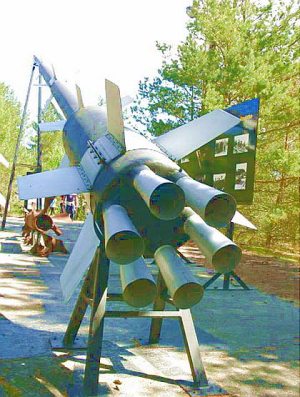

^{Рис. 2.33}

^{Слева — неуправляемая оперативно — тактическая ракета германских сухопутных войск «Райнботе», сфотографированная со стороны соплового блока. Изображенный на рисунке справа пуск — явно аварийный: «Райнботе» падает, но ни она из ее ступеней не сброшена, а в первой даже догорает топливо}

В конце войны германские ВВС слабели день ото дня. Но коль скоро самолет прорвался к цели — его боевой нагрузке следовало сработать с максимальным эффектом. Боевые элементы (рис. 2.34) при снаряжении бомбовых кассет вставлялись «один в другой», что позволяло рационально использовать объем боеприпаса — носителя. Закон их рассеяния после раскрытия кассеты был согласован с формируемыми при разрывах осколочными полями.

Помимо армейских реактивных снарядов, к самолетам подвешивали и специально разработанные авиационные. Высокими характеристиками отличались 55 мм ракеты R4M (рис. 2.35). Для них были созданы интегрированные в крыло направляющие, наличие которых слабо влияло на аэродинамику самолета, что позволяло ему маневрировать под огнем противника.

^{Рис. 2.34}

^{Слева вверху — разработанные в Германии боевые элементы, вставляемые «один в другой» при снаряжении бомбовой кассеты. Справа вверху — разрез боевой части неуправляемой оперативно-тактической ракеты «Онест Джон», до конца XX века состоявшей на вооружении Армии США, и бомбовая кассета. Нижний снимок — применение бомбовых кассет бомбардировщиком В-1В, сопровождаемым истребителем F-5. Одна из кассет вскрыта шнуровыми зарядами, и ее боевое снаряжение рассеивается}

Совершенствовались и авиационно-бомбовые средства поражения.

Авиабомба SB-800-R5 с ракетным ускорителем (рис. 2.36) применялась по кораблям с небольших высот. Ускоритель сообщал бомбе дополнительную скорость около 150 м/с, после чего отстреливался. Сферическая боевая часть рикошетировала от водной поверхности (иногда делая до дюжины «подскоков») и поражала корабль как при топмачтовом бомбометании, но повышенная дистанция сброса позволяла снизить потери носителей ракетных бомб по сравнению с самолетами, применявшими свободнопадающие бомбы.

В области снаряжения боеприпасов германская химическая промышленность обладала богатыми традициями.

^{Рис. 2.35}

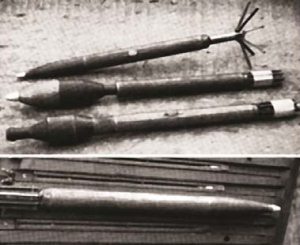

^{Слева: неуправляемые ракеты R4M — оружие, к концу войны нечасто появлявшейся над полем боя германской авиации. По характерным «надкалиберным» головным частям (верхний снимок) можно заключить, что два образца укомплектованы кумулятивными зарядами. Нижний снимок — ракета R4M, на направляющих, интегрированных в крыло. Правый снимок: пуски неуправляемых ракет по кораблю-мишени в наши дни}

Для кумулятивных боеприпасов требовались ВВ с возможно большей скоростью детонации — и были разработаны методы промышленного синтеза мощных пентаэритриттетранитрата и циклотриметилентринитрамина, известных с конца XIX века. Последнее соединение, известное также как hexogen (в переводе — «рожденный ведьмой») немецкие химики напыщенно именовали «сверхвзрывчаткой». В гексогене ощущался острый дефицит, поэтому был разработан синтез аналога — циклотриметилентринитрозамина — вещества лишь немногим менее мощного, производство которого не требовало агрессивных сильных кислот (азотной и серной), что позволяло использовать для его выпуска примитивнейшее оборудование, вплоть до прачечного. Исходными компонентами служили обнаруженный на складах, накопленный в свое время для нужд мирной промышленности нитрит натрия, недефицитные формальдегид и аммиак.

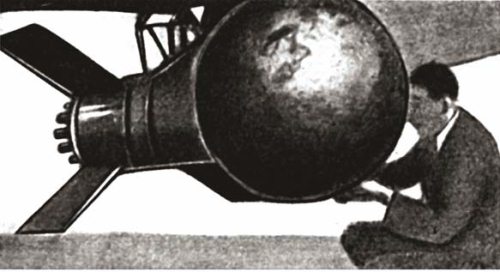

^{Рис. 2.36}

^{Авиабомба SB-800-R5 с ракетным ускорителем и рикошет ее боевой части от водной поверхности}

Были созданы также разнообразные взрывчатые составы для снабжения диверсантов: взрывчатка вводилась в материал обувных подметок и даже — в вещество, по консистенции и цвету соответствовавшее пищевому маргарину. Этот «маргарин» диверсант, под угрозой разоблачения, мог съесть без фатального вреда для здоровья!

Появились и пластичные взрывчатые составы для бронебойных снарядов (рис. 2.37). Из стадии опытных эти работы не вышли, но позже снаряды с деформируемой головной частью входили в боекомплекты французских танков. Такие снаряды потеряли свою эффективность, когда бронирование танков стало многослойным.

^{Рис. 2.37}

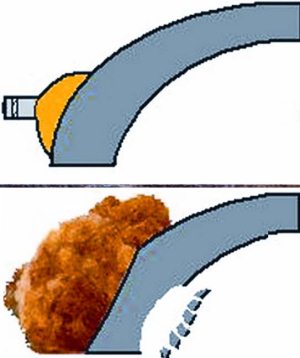

^{Слева: заброневое действие снаряда с пластическим снаряжением: при попадании головная часть деформируется и снаряжение плотно прилегает к броне; после детонации, на внутренней стороне броневой защиты в результате откола, вызванного разгрузкой, образуются поражающие элементы. Сквозного пробития брони при этом не происходит. На правом снимке — попадание такого снаряда в американский танк М-48}
