Шипение снарядов

В: Вы утверждаете, что источником энергии у вас является синтез, неважно — «холодный» или «горячий»?

О: Да.

В: Согласны ли вы, что в каждом акте синтеза выделяется свободный нейтрон?

О: Да.

В: Верно ли, что энерговыделение при взрыве вашего устройства эквивалентно взрыву нескольких килограммов ВВ?

О: Да.

В: У меня в руках книга Глесстона, там приведены данные об энергии, выделяющейся в акте синтеза— 17 Мэв, что соответствует 17 Мэв, что соответствует 2,7x10^{– 12} Дж, вы согласны?

О: Да.

В: А где лично вы находились при проведении опытов?

О: В блиндаже, метрах в десяти. А какое это имеет значение?

Имело это такое значение, что в каждом из опытов должно было выделиться по 10¹⁹–10²⁰ нейтронов: достаточно было поделить заявленное значение энерговыделения в опыте на энерговыделение в одном акте синтеза, чтобы в том убедиться. В десяти метрах от смертельной дозы нейтронов не мог спасти ни один блиндаж.

Все стали мусолить книгу, раздалось неуверенное беканье изобретателей, что, может, у них и «не выделялись нейтроны», на что последовал заготовленный ответ: «Тогда вам надо не размениваться на прикладные мелочи, а сначала заявить об открытии совершенно нового класса ядерных реакций». Далее диалог продолжался вполне предсказуемо.

— Мы не намерены вступать в споры об открытии, есть эффект — и всё!

— Тогда следует продемонстрировать на полигоне, как и чем проделываются дырки в бронеплитах, а не затевать дискуссии о так называемом холодном синтезе…

Конечно, на этом активность первопроходцев не иссякла, впоследствии до автора доходили отголоски скандалов на эту тему, но на заседания комиссий его больше не приглашали.

Механические поражения в результате взрывных эффектов ядерных реакций начинают превалировать над радиационными, если энерговыделение в сборке превысит несколько тераджоулей (что соответствует примерно килотонне тротилового эквивалента) [49] . Если бы даже «атомные пули» и были созданы, то такое мини-оружие по всем меркам было бы ядерным и после его применения остались бы неоспоримые улики: продукты реакций и наведенная нейтронами радиоактивность, а это дало бы противнику право ответить на «пулеметные» экзерциции полноценным ядерным ударом…

49

Энерговыделение ядерного заряда характеризует энергию его взрыва и, по смыслу, должно выражаться в Джоулях, но принято использовать внесистемную единицу (тротиловый эквивалент): вес тринитротолуола, содержащего равное количество энергии. Применение такого сравнения без оглядки на различия процессов чревато ошибками: во-первых, оно возможно только на достаточном удалении, поскольку температура, давление и другие параметры вещества вблизи ядерного взрыва недостижимы для взрыва обычного ВВ; во-вторых, как предстоит узнать читателю, соотношение каналов распределения энергии (на формирование УВ, на проникающую радиацию и т. д.) неодинаково для взрывов в разных средах.

…Итак, поверхность сборки (рис. 3.9а), содержащей плутоний («черная сердцевина»), искусственно увеличивают, выполняя ее в форме шарового слоя (полой внутри) и заведомо подкритичной, даже — и для тепловых нейтронов, даже — и после окружения ее замедлителем (слой желтоватого цвета). Вокруг сборки из очень точно пригнанных блоков взрывчатки монтируют заряд (оранжевого цвета), также образующий шаровой слой. Читатель и сам догадывается, для чего нужен взрыв: чтобы рвать, метать, деформировать. Но чтобы сберечь нейтроны, надо и при взрыве хоть и уменьшить радиус сборки, но сохранить ее благородную форму шара, для чего подорвать слой взрывчатого вещества одновременно по всей его внешней поверхности, обжав сборку равномерно со всех сторон. Для этого служит детонационная разводка из поликарбоната — также в форме шарового слоя, плотно прилегающего к заряду взрывчатки.

…Предположим, у нас есть всего один детонатор, но кроме него — взрывчатка, по консистенции напоминающая пластилин, причем скорость ее детонации очень стабильна. Попробуем сначала одновременно «развести» детонацию только в две точки. Сначала просверлим в нужных местах два отверстия. Далее, взяв циркуль и, поочередно помещая его ногу в отверстия, произвольным, но одинаковым радиусом сделаем две засечки. Процарапаем или отфрезеруем (но на небольшую, меньшую, чем толщина разводки глубину) две прямые канавки, ведущие от отверстий к точке пересечения засечек. Плотно забьем и канавки и отверстия взрывчатым «пластилином», а в точке пересечения канавок установим наш единственный детонатор. Когда он сработает, детонация пробежит по канавкам абсолютно равные расстояния, а поскольку скорость ее высокостабильна — в один и тот же момент времени достигнет отверстий. В отверстия также забит взрывчатый «пластилин», в отличие от канавок, находящийся в контакте с основным зарядом, поэтому его детонация «заведет» и основной заряд — одновременно и в двух требуемых точках.

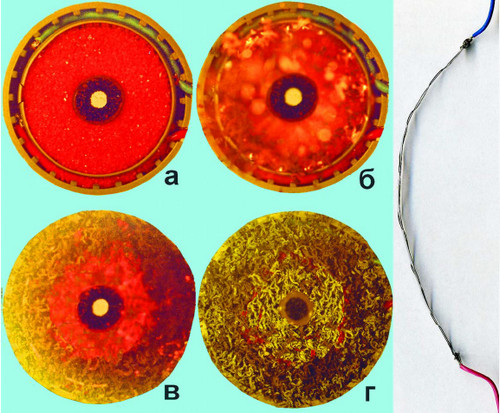

^Рис. 3.9

^{Анимация: перевод сборки в сверхкритическое состояние при имплозии. Справа — «система многоточечного инициирования»: тонкая полоска целлулоида с обернутой вокруг нее нихромовой проволокой, взятой из «сгоревшего» паяльника. Эта полоска укладывается по периферии «заряда» и при подаче тока воспламеняет инициирует реакцию в бихромате по внешней поверхности}

Для инициирования в трех точках задача усложнится. Вспоминаем планиметрию (правда, у нас поверхность не плоская, а сферическая, но — пойдем на такое упрощение): через три точки можно провести окружность одного-единственного радиуса (в центр ее и поместим детонатор), делать засечки произвольным радиусом уже нельзя. Для четырех точек — следующая ступень усложнения: одну из них (ближайшую к детонатору) придется соединять с детонатором не прямой, а ломаной канавкой, чтобы обеспечить равное с остальными тремя время пробега детонации.

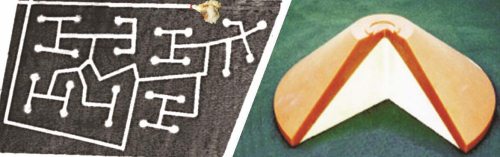

^{Рис. 3.10}

^{Слева — элемент детонационной разводки. Справа — детонационная линза, состоящая из взрывчатых веществ с разной скоростью детонации (у внешнего слоя она выше). Форма зарядов подобрана так, что если инициировать этот конус на вершине, то к его основанию придет детонационная волна сферической формы}

А если точек — несколько десятков, да еще они должны равномерно покрывать всю сферическую поверхность заряда? Такая задача решается с применением методов геометрии Римана. Элемент разводки выглядит как на рис. 3.10, и не на всяком станке, даже — с числовым программным управлением, его можно изготовить, зато применение разводки позволило существенно уменьшить диаметры зарядов, по сравнению с первыми образцами, в которых для тех же целей использовались детонационные линзы. Кроме того, для заряда с разводкой необходимы всего несколько электродетонаторов в специальных, плоских розетках (рис. 3.11), в то время как для каждого «линзового» заряда их требуются десятки (рис. 3.12).

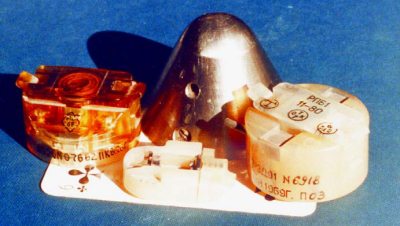

^{Рис. 3.11}

^{Детали боевого блока: носовая часть и розетки электродетонаторов}

…Как-то автору потребовалось сформировать сходящуюся к оси цилиндрическую волну. Конечно, восемь использованных им электродетонаторов не были «товарами народного потребления» из тех, что используют в забоях и штреках. Все восемь были соединены последовательно, но, несмотря на то, что запускающий их импульс максимально форсировали, данные скоростной съемки показали, что они не сработали одновременно (рис. 3.13). Для устройства автора такое катастрофой не явилось: исследуемое явление не было очень уж чувствительно к симметрии сжатия. Ядерный заряд в аналогичной ситуации слегка «недодал» бы энерговыделения: отклонение формы сборки от шаровой увеличило бы потери нейтронов.

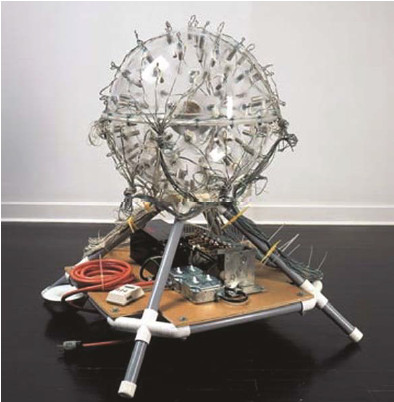

^{Рис. 3.12}

^{Макет, предназначенный для демонстрации экскурсантам принципа имплозии, оснащен несколькими десятками «детонаторов». Натурный заряд такого типа требует значительно большего энергообеспечения системы инициирования и менее надежен по сравнению с устройством, в котором используется многоточечная детонационная разводка}

Первые «атомные» электродетонаторы срабатывали от накаливания током тончайшей проволочки: от нее воспламенялась, а затем детонировало инициирующее ВВ, передавая детонацию бризантному. Была до тонкостей «вылизана» технология изготовления таких детонаторов, и все равно готовые изделия «калибровали», выбирая те, которые минимально отличались друг от друга по параметрам. Такие образцы объединяли в «боекомплект» и хранили в специальных опломбированных контейнерах. Потом от детонаторов с мостиком накаливания отказались по соображениям безопасности: из-за наличия инициирующего ВВ они могли сработать при нагревании, да и токовые импульсы от разного рода наводок могли привести к подрыву и — в самом безобидном случае — к рассеиванию плутония, каковое к приятным обстоятельствам никак не отнесешь. Поэтому перешли на «безопасные» детонаторы: в них нет инициирующего ВВ, а формирует в бризантном ВВ ударную волну, трансформирующуюся в детонационную, канал высоковольтного разряда. Понятно, что для срабатывания таких детонаторов нужно больше энергии, чем для мостиковых, но — безопасность превыше всего!

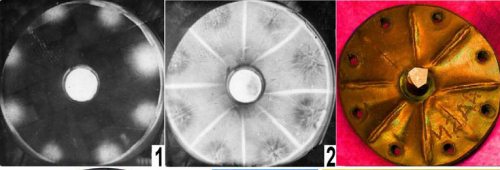

^{Рис. 3.13}

^{Верхний ряд, снимки 1 и 2: цилиндрическая имплозия. Там, где детонационные волны сталкиваются, давление и температура значительно выше, поэтому области столкновений на снимках ярко светятся. Измерив по фотографии расстояние между центром точки инициирования и границей такой области и зная скорость детонации ВВ, можно определить, какое время прошло с момента инициирования до столкновения волн. Электродетонатор, находящийся в позиции, соответствующей положению часовой стрелки «полтретьего», сработал раньше других (примерно на 0,4 микросекунды): для этой точки инициирования упомянутое расстояние больше среднего значения. Начавшаяся раньше детонация «успела» расширить свой сектор за счет соседей и раньше «толкнула» находящийся в центре объект, нарушив симметрию сжатия. От этого опыта остался и «свидетель» — медный электрод (справа), на обратной поверхности которого, в местах столкновения детонационных волн, заметны откольные явления.}

^{Такие же наглядные снимки сферической имплозии получить невозможно, поэтому внутри метаемого взрывом шарового слоя размещается «башня» с множеством контактных датчиков различной длины (нижний левый снимок). Сжимаемый имплозией шаровой слой последовательно замыкает эти датчики, что дает возможность, зарегистрировав моменты замыкания, определить элементы движения слоя. Левее — детонаторы, применявшиеся в ядерных зарядах: вверху — мостиковый, ниже — высоковольтные, не содержащие инициирующего ВВ. Справа — контейнер для боекомплекта}
