Механизация крыла представлена отклоняемыми носками на передней кромке, а также щелевыми закрылками большой площади (6,57 м2 ).

Поперечное управление самолетом осуществляется посредством небольших элеронов, расположенных на концевых частях крыла, а также пяти секций интерцепторов на каждой консоли.

Горизонтальное оперение - стреловидное низкорасположенное цельноворотное. Стреловидный киль (41° по 1 /4 линии хорд) имеет сравнительно большое удлинение, что позволило увеличить его площадь, находящуюся в невозмущенном потоке. Руль направления снабжен весовой компенсацией и имеет демпфер. Имеется сравнительно небольшой (1 м 2 ) подфюзеляжный гребень.

Шасси - трехопорное, все опоры - одноколесные, с пневматиками высокого давления, не допускающими возможность использования самолета с грунтовых аэродромов. Имеется тормозной парашют и аварийный тормозной гак.

Силовая установка. Самолеты F-105D, F-105F и F-105G оснащены одним ТРДФ Пратт-Уитни J75-P- -10/19W (1 х 11000 кгс без впрыска воды и 1 х 11975 кгс и без впрыска). На двигателе применен впрыск воды в компрессор, что увеличивает взлетную тягу на 975 кгс в течение 1 минуты. Удельный расход топлива на бесфорсажном режиме составляет 0,79 кг/ (кгс-ч) и 2,2 кг/ (кгс-с) на форсаже.

Схема истребителя-бомбардировщика F-105F «Тандерчиф»

В верхней части фюзеляжа, над воздушным каналом и двигателем, размещены мягкие топливные баки общей емкостью 2915 л. В гру- зоотсеке вместо вооружения может устанавливаться дополнительный бак на 1477 л, под фюзеляжем подвешивается ПТБ на 2840 л, а под крылом - два ПТБ на 1705 л.

В корневой части крыла расположены воздухозаборники, конструкция которых разработана английской фирмой Ферри. Они имеют острые, выступающие вперед внешние кромки, образующие косой скачок уплотнения, в котором создается 5% сжатие. Основное сжатие происходит за счет внутреннего прямого скачка. Внутри воздухозаборника имеется подвижный клин.

Общесамолетные системы. Гидросистема с рабочим давлением 210 кгс/ см 2 состоит из двух независимых подсистем, которые питаются насосами, приводимыми от двигателя самолета. В аварийных ситуациях используется выпускающаяся в поток воздушная ветрянка, обеспечивающая работу аварийного гидронасоса и генератора.

Источниками элетропитания на самолете являются генераторы переменного тока. Потребители постоянного тока питаются через выпрямители.

Целевое оборудование. Самолет F-105D снабжен доплеровской навигационной системой AN/ARN-131 с аналоговым навигационным вычислителем. Навигационный автомат непрерывно выдает координаты самолета, путевую скорость, пройденный путь и расстояние до очередного пункта поворота маршрута, а также направление и скорость ветра. Эти данные вводятся в автопилот, а также на пилотажно-навигационные приборы в кабине летчика. Максимальная навигационная ошибка системы - 0,5% дальности. Имеется также приемник радионавигационной системы TACAN и автоматический радиопеленгатор.

Система управления огнем NASARR R-14A включает БРЛС AN/AGC-19, работающую в 3-см диапазоне. Радиолокационное изображение местности выводится на электронно-лучевой индикатор в кабине. Станция позволяет обнаруживать крупные радиолокацинно контрастные наземные цели, а также корректировать доплеровскую навигационную систему. Кроме того, станция может определять наклонную дальность до цели, обнаруживать препятствия по курсу при полете на малой высоте, а также осуществлять прицеливание в воздушном бою.

Бомбардировочный прицел- вычислитель Дженерал Электрик «Тандерстрик», связанный с навигационным автоматом, обеспечивает автоматическое бомбометание вслепую с горизонтального полета, с кабрирования и «через плечо».

На самолете F-105G установлен прицел-вычислитель «Тандерстрик»2, обеспечивающий более высокую точность бомбометания.

Вооружение. Самолет оснащен встроеной шестиствольной пушкой «Вулкан»М61 (20 мм) с боекомплектом 1029 снарядов.

В центральной части фюзеляжа имеется грузоотсек длиной 4,5 м, в котором может размещаться ядерная бомба или топливный бак. Створки грузоотсека спроектированы с учетом возможности подвески на них дополнительного пилона (в случае, если в отсеке установлен несбрасываемый топливный бак). На четырех подкрыльевых узлах подвески могут размещаться свободнопадающие бомбы, напалмовые баки, четыре УР AGM-12B или AGM-12C «Булпап» с радиокомандным наведением, до четырех ракет класса «воздух-воздух» AIM-9 «Сайдуиндер» и противорадиолокационные ракеты AGM-45 «Шрайк». Максимальная масса боевой нагрузки - 5500 кг.

Летно-технические характеристики самолета РИПАБЛИК F-105 «ТАНДЕРЧИФ»

РАЗМЕРЫ:

размах крыла, м 10,64

длина самолета (с ПВД), м 19,63

высота самолета, м 6,00

площадь крыла, мг 35,77

МАССЫ, кг.

нормальная взлетная 16 165

максимальная взлетная 23 967

масса пустого самолета 12 181

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ:

максимальная скорость, км/ч 2200

максимальная скорость

у земли, км/ч 1345

практический потолок, м 15 120

максимальная скороподъемность, м/с 137

практическая дальность полета, км. у земли с одной атомной бомбой (1000 кг) в грузоотсеке и без ПТБ 500

у земли с атомной бомбой на внешней подвеске и топливным

баком в грузоотсеке 630

перегоночная дальность, км 3550

длина разбега, км 1300

длина пробега, км 1150

максимальная эксплуатационная перегрузка, д 7,33

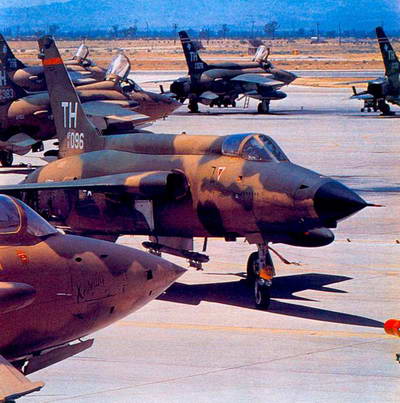

Боевое применение.

Истребители-бомбардировщики F-105D были вовлечены в боевые действия против ДРВ в августе 1964 года, через несколько дней после «Тонкинского инциндента», когда США вступили в прямое военное противоборство с Северным Вьетнамом. Четыре самолета этого типа были перебазированы в Таиланд, на авиабазу Корат, откуда приступили к нанесению ударов по объектам на территории Лаоса. В дальнейшем число истребителей-бомбардировщиков на ТВД постоянно - возрастало. Их вооружение первоначально состояло лишь из 340-килограммовых бомб и пушки «Вулкан». Однако уже 13 января 1965 года, когда 16 «Тандерчифов» нанесли удар по мосту Бан Кен, часть самолетов, помимо бомб, несла и УР «Булпап». В этот день был потерян первый «Тандерчиф», сбитый 37-мм зенитной артиллерией.

В дальнейшем потери F-105 постоянно росли. В период с января 1965 по ноябрь 1968 года было потеряно не менее 350 самолетов этого типа. На 1966 год пришлось 126 сбитых «Тандерчифов». Во Вьетнам, на «боевую обкатку» направлялись авиачасти из Западной Европы, оснащенный «Тандерчифами». При этом на самолетах производились доработки, на них устанавливались дополнительные средства РЭБ.

В 1968 году было принято решение о передаче самолетов «Тандерчиф» национальной гвардии США и о замене их в строевых частях ВВС многоцелевыми истребителями F-4 «Фантом»2. В ноябре 1970 года истребители-бомбардировщики F-105D покинули Вьетнам.

В целом, опыт боевого применения самолетов F-105 в Юго-Восточной Азии продемонстрировал их низкую боевую живучесть.

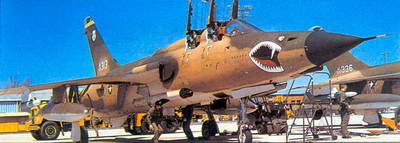

26 апреля 1967 года началось использование против северовьетнамских ЗРК противорадиолокационных самолетов F-105F «Уайлд Уиззл», а 1971 году - модернизированных F-105G.
