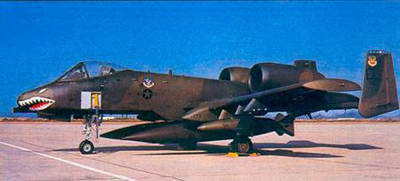

Штурмовики и истребители-бомбардировщики

Бронекабина летчика выполнена в виде «ванны», собранной на винтах из титановых бронелистов.

Силовая установка. На штурмовике установлены два ТРДД Дженерал Электрик TF34-GE-100F (2 х 4100 кгс), расположенные в отдельных мотогондолах. Фюзеляжные топливные баки имеют бронирование и пористый заполнитель. Имеется бронирование топлипроводов.

Общесамолетные системы. Штурмовик оснащен двумя независимыми гидросистемами с автономными насосами, расположенными на двигателях. Рабочее давление в гидросистеме - 210 кгс/см2 . Гидросистемы обеспечивают работу бустеров системы управления самолетом, закрылков, уборку и выпуск шасси, поворот носового колеса, отклонение элеронов и воздушных тормозов, а также вращение блока стволов пушки.

Имеются два генератора переменного трехфазного тока напряжением 115/200 В. В качестве аварийного источника на борту самолета установлена аккумуляторная батарея емкостью 34 А ч с выходным напряжением 24 В. Имеется, также, вспомогательная силовая установка, обеспечивающая электропитание при неработающих двигателях и неподключенных наземных источниках электропитания.

Система кондиционирования воздуха обеспечивает питание кабины, противообледенителя фонаря, а также вентиляцию пушечного отсека.

Система пожаротушения в качестве рабочего тела использует фреон.

В кабине установлено катапультное кресло ACES II, обеспечивающее возможность покидания самолета на нулевых скоростях и высотах.

Целевое оборудование отличается относительной простотой, что, в целом, не характерно для американских боевых самолетов. Навигационно- пилотажное оборудование на А-10 А представлено радиосистемой ближней навигации TACAN AN/ARN-84, радиосистемой дальней навигации LORAN C/D AN/ ARN-101, радиопеленгатором DF-301E/DA, радиокомпасом AN/ARA-50, вычислителем аэродинамических параметров CPU-1.6, радиолокационным маяком AN/UPN-25, автопилотом, индикатором на лобовом стекле, индикаторами обстановки в вертикальной и горизронталь- ной плоскости, системой посадки по приборам AN/ARN-108.

Схема штурмовика А-10А «ТАНДЕРБОЛТ»II

На 283 последних серийных самолетах установлена ИНС ASN-141. Первоначально самолеты оснащались лишь барометрическими высотомерами, однако в дальнейшем штурмовики получили радиовысотомер APN-194.

Комплекс радиосвязного оборудования штурмовика включает УКВ радиостанции дециметрового диапазона AN/ARC-164 и 618М, УКВ радиостанцию метрового диапазона с амплитудной модуляцией 807А, КВ радиостанцию AN/ARC-154М-622А, аппаратуру системы радиоопознавания AN/APX-101, а также системы предупреждения летчика о радиолокационном облучении AN/ALR-64 или AN/ALR-69.

Для обнаружения подсвеченных лазером целей справа от носовой стойки шасси на специальном пилоне установлен контейнер AAS-35 «Пейв Пенни». Система способна обнаруживать цели, подсвеченные лазером, установленным на земле или на других ЛА, на расстоянии до 24 км. Масса контейнера 14,5 кг.

Под крылом могут подвешиваться контейнеры постановки активных радиолокационных помех.

Состав оборудования позволяет поражать наземные цели только в простых метеоусловиях.

Вооружение. Семиствольная пушка GAU-81A (30 мм, 1174 патронов, скорострельность 2100/4200 выстр./мин). Стрельба ведется снарядами с гильзами, выполненными из алюминиевых сплавов. Сила отдачи пушки составляет 7140 кгс, однако размещение стреляющего ствола близко к оси симметрии самолета позволило уменьшить кабрирующий момент. Его устранению способствует также автоматическое отклонение при стрельбы руля высоты вниз на 0,5°. На 11 узлах внешней подвески (восьми подкрыльевых и трех под- фюзеляжных) размещаются сво- боднопадающие бомбы (в частности, до 28 боерипасов Мк.82 калибром 225 кг или до шести Мк.84 калибром 900 кг), зажигательные бомбы BLU-16 или BLU-27 (до шести единиц), разовые бомбовые кассеты «Рокай» (до 20) или CBU- 52/58/71 (до 16).

Управляемое ракетное воружение самолета включает 6-12 УР AGM-65A и AGM-65B «Мейврик» с телевизионным самонаведением по принципу «запустил-забыл». Обнаружение оптически контрастной цели производится головкой самонаведения ракеты, находящейся на подвеске под самолетом. Теоретически оно возможна на дальности до 11-13 км, однако в реальных боевых условиях, как правило, не превышает 4-6 км (что связано с погодой, дымами над полем боя и т. п.). При этим телевизионная «картинка» воспроизводится на экране в кабине летчика. После ручного сопровождения цели в течение 4-8 секунд головка «запирается» на цель, переходя на режим самонаведения, производится пуск ракеты.

УР AGM-65D оснащаются тепловизионной системой самонаведения, обеспечивающей применение оружия ночью (схема боевого применения аналогична ракетам AGM-65A и AGM-65B). УР «Мейврик» размещаются на строенных пусковых установках LAU-88/A.

Для самообороны на крайних крыльевых узлах подвески могут размещаться ракеты класса «воздух-воздух» А1М-9 «Сайдуиндер».

Возможна подвеска двух пушечных контейнеров SUU-23 (с шестиствольными пушками «Вулкан» калибром 20 мм), контейнеров с ИК-ловушками или дипольными отражателями Трэкор ALE-40 (480 патронов), контейнеров с аппаратурой постановки активных помех РЛС противника AN/ALQ-119 или трех ПТБ емкостью по 2270 л.

Летно-технические характеристики самолета ФЭРЧАЙЛД-РИПАБЛИК А-10А «ТАНДЕРБОЛТ»! I

РАЗМЕРЫ:

размах крыла, м 17,53

длина самолета, м 16,26

высота, м 4,47

площадь крыла, м2 47,01

МАССЫ, кг.

максимальная взлетная 22 680

при взлете с грунтового аэродрома 14 865

пустого снаряженного 11 320

топлива, гг.

во внутренних баках 4853

в подвесных баках (3 х 2270 л) 5300

максимальной боевой нагрузки 7260

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ:

максимальная скорость, км/ч 720

крейсерская скорость, км/ч 620

практический потолок, м 10 600

максимальная скороподъемность, м/с 30

радиус действия, км. при выполнении задач непосредственной поддержки (включая барражирование в течение 1,7 ч) 460

при нанесении ударов в глубоком тылу 1000

перегоночная дальность, км 3950

взлетная дистанция, м 1220

(при взлете с уменьшенной взлетной массой 442 м)

посадочная дистанция, м 610

максимальная эксплуатационная перегрузка, д 7,33

Боевое применение. Впервые самолеты этого типа были применены против Ирака в ходе операции «Буря в пустыне» (зима 1991 года). Штурмовики А-10 А широко привлекались для поражения малоразмерных целей на поле боя.

Во время иракского контрнаступления 29 января в районе г. Рас-Хафтджи, по американским данным, самолетами ВВС и ВМС США было уничтожено 24 танка Т-54 и Т-55, а также до 13 других единиц бронетанковой техники, из которых 70% пришлось на долю А-10А. Основным противотанковым оружием штурмовиков были УР AGM-65 «Мейврик» с телевизионным наведением днем и тепловизионным наведением ночью.

Если при действиях в светлое время суток штурмовики оказались весьма эффективным противотанковым средством, то ночью и в условиях большой запыленности и задымленности выявилась относительно низкая эффективность А-10А. Самолеты были неспособны осуществлять поиск и опознавание техники на поле боя. Из-за отсутствия бортовых телевизионных и тепловизионных систем поиск цели осуществлялся посредством головки самонаведения самой ракеты, имеющей узкое поле зрения и недостаточную дальность.

В результате плохой организации взаимодействия ВВС и сухопутных войск, досталось от «Тандерболта»Н и пехотинцам союзников. Ракетой «Мейврик» с лазерным наведением был уничтожен бронетранспортер морской пехоты США LAV-25, принятый за иракский БТР-60, в результате погибло шесть американских солдат (вину за эту ошибку следует разделить между летчиком и оператором наземной станции целеуказания, подсвечавашим цель лучом лазера). Другой штурмовик по ошибке атаковал опорный пункт английских войск, что стоило жизни восьми «томми».
