Синтез и обработка звука на PC

В левой части этого диалогового окна находятся две совершенно одинаковые группы элементов управления: New Left Channel (Новый левый канал) и New Right Channel (Новый правый канал), с помощью которых задаются уровни громкости исходных (до применения команды Channel Mixer (Микшер каналов)) каналов на новом (после применения команды Channel Mixer (Микшер каналов)) левом и правом каналах, соответственно. Уровень громкости исходного левого канала задается с помощью ползунка L, а уровень громкости исходного правого канала – с помощью ползунка R. Уровни громкости можно также задавать с помощью расположенных напротив ползунков L и R полей ввода, а изменять их можно в диапазоне от —100 до 100. Отрицательные значения означают инвертирование (зеркальное отображение относительно центральной линии) соответствующих исходных данных. Если установлен флажок Invert, то производится инвертирование данных соответствующего нового канала.

В правой части диалогового окна Channel Mixer (Микшер каналов) расположен список шаблонов Presets (Шаблоны). Работа с ним осуществляется так же, как и в диалоговом окне Amplify (Усилить).

Команда Dynamics Processing

С помощью этой команды вы можете изменить динамический диапазон данных. Динамический диапазон – это, простыми словами, разница между самым высоким и самым низким значением амплитуды. Зачем же надо его изменять? Примеров применения изменения динамического диапазона довольно много, приведем один из них. Представьте себе, что во время записи вокала певец поет свою партию и при этом периодически изменяет расстояние между микрофоном и своим ртом (или он вообще плохо управляет громкостью своего голоса). Это приводит к тому, что на записи голос будет звучать то громче, то тише, хотя в результате хотелось бы иметь запись, в которой на всем ее протяжении голос звучит одинаково громко. Вот для того чтобы получить такую запись, и применяют изменение динамического диапазона. В данном случае этот диапазон сжимают, после чего разница между самым большим и самым маленьким уровнем громкости становится практически не заметной на слух.

Характер изменения динамического диапазона определяется передаточной функцией. График этой функции имеет вид ломаной линии, и координаты точек этой линии имеют следующий смысл:

• координаты по оси абсцисс (по горизонтали) – уровень входного сигнала (перед изменением динамического диапазона);

• координаты по оси ординат (по вертикали) – уровень сигнала на выходе.

Например, для того, чтобы определить, каким после изменения динамического диапазона будет значение амплитуды в точках звуковой волны, в которых до изменения она равнялась —20 дБ, надо найти на графике передаточной функции точку с абсциссой —20 и посмотреть на значение ее ординаты. Это и будет новое значение амплитуды.

Устройства, которые осуществляют изменение динамического диапазона данных, обычно подразделяются на следующие четыре типа.

• Компрессоры (Compressors) – используются для сужения динамического диапазона. Это сужение производится посредством уменьшения амплитуды, превышающей заданный верхний порог, и увеличения амплитуды, которая ниже заданного нижнего порога. Компрессор можно использовать, например, для достижения постоянной громкости в записи вокала (этот пример уже был описан чуть выше).

• Лимитеры (Limbers) – это компрессоры с более высокой степенью уменьшения динамического диапазона. Они используются для ограничения амплитуды таким образом, чтобы она не превышала определенный пороговый уровень (например, лимитер может пригодиться для защиты от перегрузок оборудования).

• Экспандеры (Expanders) – устройства, противоположные компрессорам. Они расширяют динамический диапазон сигнала (иногда и такое бывает необходимо) посредством ослабления амплитуды, которая ниже заданного нижнего порога, и увеличения амплитуды, превышающей заданный верхний порог.

• Нойс-Гейты (Noise Gates) – вариант экспандера, предназначенный для шумоподавления. Расширение динамического диапазона производится посредством только уменьшения амплитуды, которая ниже определенного порога.

Команда Dynamics Processing (Динамическая обработка), предназначенная для изменения динамического диапазона, вызывает диалоговое окно Dynamic Range Processing (Обработка динамического диапазона). В этом окне есть четыре вкладки – Graphic (Графическая), Traditional (Традиционная), Attack/Release (Атака/освобождение) и Band Limiting (Ограничение частотной полосы). Есть также и постоянные элементы, которые присутствуют в нем независимо от того, какая из вкладок выбрана.

Диалоговое окно Dynamic Range Processing (Обработка динамического диапазона) с открытой вкладкой Graphic (Графическая) изображено на рис. 2.12.

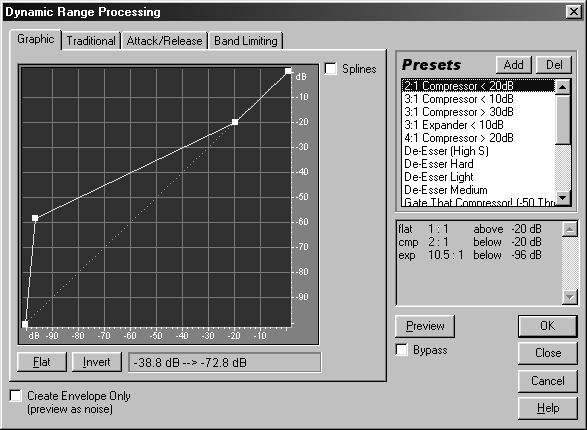

Рис. 2.12. Вкладка Graphic диалогового окна Dynamic Range Processing

В этом окне рисуется график передаточной функции (см. чуть выше, в начале описания команды Dynamics Processing). Рисование производится посредством добавления и перетаскивания узлов (на рис. 2.12 они имеют вид белых квадратов). Для того чтобы добавить узел, надо просто щелкнуть мышью по области рисования графика передаточной функции, а перетащить уже существующий узел можно, ухватившись за него мышью. Определить координаты узла на графике можно, ориентируясь по координатной сетке. Если же требуется сделать это более точно, надо подвести к узлу курсор мыши и посмотреть на поле в нижней части вкладки Graphic (Графическая). В этом поле отображается текущее положение курсора мыши, когда он находится над областью рисования. На рис. 2.12 в этом поле отображается запись —38.8 dB – > —72.8 dB. Первое значение – это координата по горизонтали (исходное значение амплитуды), а второе – координата по вертикали (новое значение амплитуды). Если по какому-либо узлу щелкнуть правой кнопкой мыши, то появится диалоговое окно Edit Point (Редактирование узла), где можно точно задать координаты узла. В этом диалоговом окне в поле Input Signal Level (Уровень входного сигнала) задается координата узла по горизонтали, а в поле Output Signal Level (Уровень выходного сигнала) – координата по вертикали. Для того чтобы удалить узел, надо просто ухватиться за него мышью и перетащить за пределы области рисования графика.

В нижней части вкладки Graphic (Графическая) расположены также две кнопки:

• Flat – из графика передаточной функции будут удалены все узлы, кроме двух крайних;

• Invert – график передаточной функции отобразится зеркально относительно диагональной линии. Эту кнопку можно использовать только в том случае, если крайние узлы графика располагаются в точках (—100, 100) и (0, 0) (то есть в левом нижнем и правом верхнем углах области рисования графика передаточной функции).

В верхней правой части вкладки Graphic (Графическая) находится флажок Splines (Кривые). Если его установить, то график передаточной функции будет сглажен и примет вид кривой. Узлы в этом случае не будут являться точками этой кривой, с их помощью будет осуществляться контроль над ее формой.

Следующая вкладка диалогового окна Dynamic Range Processing (Обработка динамического диапазона) – вкладка Traditional (Традиционная). Диалоговое окно Dynamic Range Processing с вкладкой Traditional изображено на рис. 2.13.

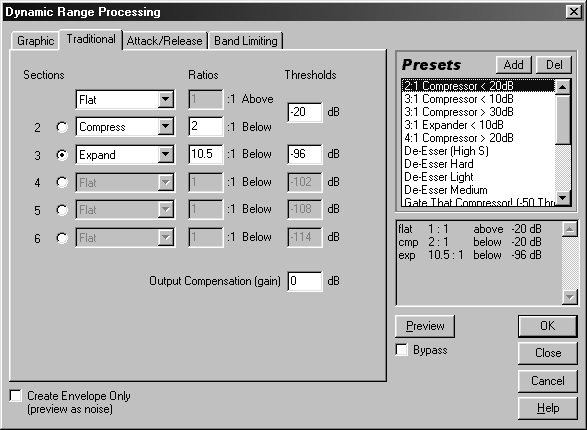

Рис. 2.13. Вкладка Traditional диалогового окна Dynamic Range Processing

На этой вкладке задание параметров изменения динамического диапазона производится несколько иным способом, чем на вкладке Graphic (Графическая). В правой части вкладки Traditional (Традиционная) расположены пять переключателей, пронумерованных цифрами от 2 до 6. Выбором того или иного переключателя определяется количество секций в графике передаточной функции. Это количество будет равняться номеру выбранного переключателя. Под секцией здесь понимается пара соседних узлов. После столбца переключателей идет столбец раскрывающихся списков. В этих списках выбирается характер изменения динамического диапазона на соответствующих секциях (самый верхний список соответствует первой секции, а остальные – номерам расположенных напротив них переключателей). Секции нумеруются справа налево, т. е. первая секция является самой правой секцией на графике передаточной функции. Характер изменения может быть задан тремя способами (варианты, представленные в раскрывающихся списках).

• Flat – на соответствующей секции динамический диапазон не будет изменяться;

• Compress – на соответствующей секции будет производиться сужение динамического диапазона;

• Expand – на соответствующей секции будет производиться расширение динамического диапазона.

Далее расположен столбец полей ввода Ratios (Коэффициенты). В этих полях ввода задается степень изменения динамического диапазона (другими словами крутизна линии, соединяющей узлы секции, относительно диагональной линии). Затем идет последний столбец – столбец полей ввода Thresholds (Пороги). В первом (самом верхнем) поле ввода задаются одновременно координата левого узла первой секции и координата правого узла второй секции (очевидно, что это один и тот же узел). В следующих полях ввода из столбца Thresholds (Пороги) задаются правые узлы соответствующих секций (номер секции определяется тем, напротив какого переключателя расположено данное поле ввода). Значения в полях ввода Thresholds (Пороги) должны убывать (то есть если одно поле ввода расположено ниже другого, то и значение в нем должно быть меньше).
