Последний элемент вкладки Traditional (Традиционная) – поле ввода Output Compensation (gain) … dB (Компенсация на выходе (усиление) … дБ). После изменения динамического диапазона амплитуда во всех точках звуковой волны будет увеличена на число, заданное в этом поле ввода.

Следующая вкладка диалогового окна Dynamic Range Processing (Обработка динамического диапазона) – вкладка Attack/Release (Атака/освобождение) (рис. 2.14).

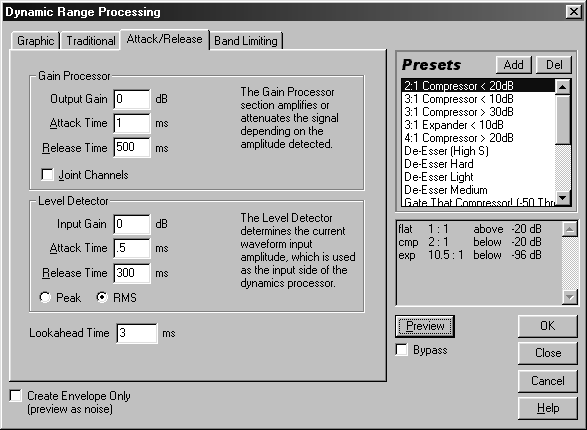

Рис. 2.14. Вкладка Attack/Release диалогового окна Dynamic Range Processing

В этом окне присутствуют две группы элементов управления – Gain Processor (Процессор-усилитель) и Level Detector (Определитель уровня).

Группа Gain Processor (Процессор-усилитель) включает в себя следующие поля:

• Output Gain … dB – задается число, на которое будет изменена амплитуда выходного (после изменения динамического диапазона) сигнала;

• Attack Time … ms – указывается время, за которое выходной сигнал увеличивается до определенного для него (графиком передаточной функции) значения (реакция на возрастание уровня сигнала);

• Release Time … ms – устанавливается время, за которое выходной сигнал уменьшается до определенного для него значения (реакция на убывание уровня сигнала).

Кроме того, в эту же группу элементов входит и флажок Joint Channels. Если названный флажок установлен, то изменение динамического диапазона будет производиться на основе информации обоих каналов. Если же флажок не установлен, то изменение динамического диапазона будет производиться на каждом канале отдельно (в этом случае может возникнуть ситуация, при которой уровень полезного сигнала из одного канала после изменения динамического диапазона окажется одинаковым с уровнем шума в другом канале, что обычно нежелательно).

Группа Level Detector (Определитель уровня), в свою очередь, включает в себя три следующих поля:

• Input Gain … dB – задается число, на которое будет изменена амплитуда входного (перед изменением динамического диапазона) сигнала;

• Attack Time … ms – устанавливается время реакции на возрастание уровня сигнала при определении текущих значений амплитуды;

• Release Time … ms – указывается время реакции на убывание уровня сигнала при определении текущих значений амплитуды.

Кроме того, в группе Level Detector (Определитель уровня) имеются два переключателя – Peak (Пиковый) и RMS, которые предназначены для выбора метода интерпретации графика передаточной функции.

И наконец, последний элемент вкладки Attack/Release (Атака/освобождение) – поле ввода Lookahead Time … ms (Время упреждения … мс). Этот параметр используется для обработки резких выбросов, которые появляются, если сигнал становится более громким. Эти выбросы возникают из-за того, что время реакции на возрастание уровня сигнала слишком маленькое, а с помощью параметра Lookahead Time ms (Время упреждения мс) время реакции на возрастание уровня сигнала фактически будет отсчитываться раньше, чем увеличится уровень сигнала.

Последняя вкладка диалогового окна Dynamic Range Processing (Обработка динамического диапазона) – вкладка Band Limiting (Ограничение частотной полосы). Диалоговое окно Dynamic Range Processing (Обработка динамического диапазона) с открытой вкладкой Band Limiting (Ограничение частотной полосы) изображено на рис. 2.15.

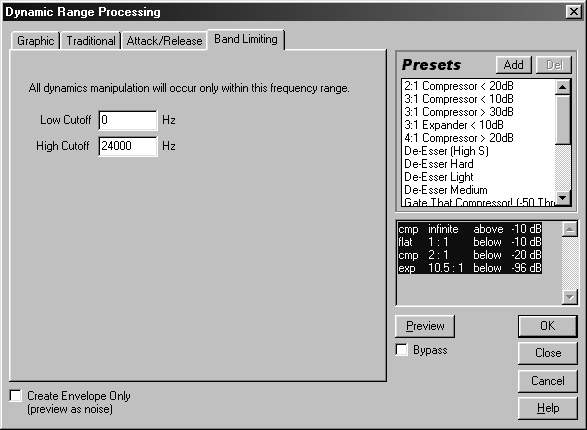

Рис. 2.15. Вкладка Band Limiting диалогового окна Dynamic Range Processing

На этой вкладке определяется диапазон частот, к которому будет применяться изменение динамического диапазона. Нижняя граница этого диапазона задается в поле ввода Low Cutoff… Hz (Нижняя частота среза … Гц), а верхняя – в поле ввода High Cutoff… Hz (Верхняя частота среза … Гц).

Теперь рассмотрим постоянные элементы диалогового окна Dynamic Range Processing (Обработка динамического диапазона) (те, которые присутствуют в нем независимо от того, какая вкладка выбрана).

В правой верхней части диалогового окна Dynamic Range Processing (Обработка динамического диапазона) расположен список шаблонов Presets (Шаблоны). Работа с ним осуществляется обычным образом (см. описание команды Amplify (Усилить)). Под этим списком расположен список секций и их параметров. Еще ниже имеется кнопка предварительного прослушивания Preview (Предварительное прослушивание) и флажок Bypass (Обход). Если этот флажок установлен, то при нажатии кнопки Preview (Предварительное прослушивание) будет воспроизведена необработанная звуковая волна.

И наконец, в левом нижнем углу расположен флажок Create Envelope Only (Создать только огибающую). Если он установлен, то результатом изменения динамического диапазона будет огибающая амплитуды выходного сигнала. Эту огибающую можно потом использовать для модулирования какой-нибудь другой звуковой волны с помощью команды Mix Paste (Вставить со смешиванием) меню Edit (Правка) (см. раздел «Операции редактирования» данной главы).

Команда Envelope

Эта команда вызывает диалоговое окно Create Envelope (Создание огибающей), в котором задается огибающая амплитуды звуковой волны. Данное диалоговое окно изображено на рис. 2.16.

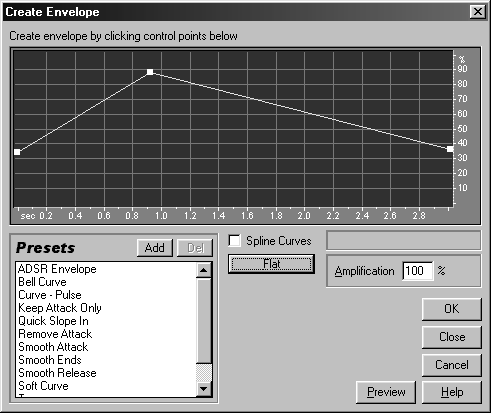

Рис. 2.16. Диалоговое окно Create Envelope

В верхней половине этого диалогового окна расположен график огибающей. Рисование такого графика осуществляется аналогично рисованию графика передаточной функции на вкладке Graphic (Графическая) диалогового окна Dynamic Range Processing (Обработка динамического диапазона) (см. описание предыдущей команды). Аналогичным же образом используется кнопка Flat (Ровный), а флажок Spline Curves (Кривые линии) имеет то же назначение, что и флажок Splines (Кривые).

На графике огибающей по горизонтальной оси откладывается время, а по вертикальной – новое значение амплитуды (в процентах от исходного). По умолчанию на вертикальной оси располагаются значения от 0 до 100 %. Значение 100 % соответствует исходному значению амплитуды, а значение 0 % – полной тишине. Если необходимо как-то превысить исходное значение, можно воспользоваться полем ввода Amplification … % (Усиление … %), которое расположено под графиком огибающей в правой части диалогового окна Create Envelope (Создание огибающей). В этом поле ввода задается максимальное значение по вертикали (по умолчанию в нем стоит число 100).
