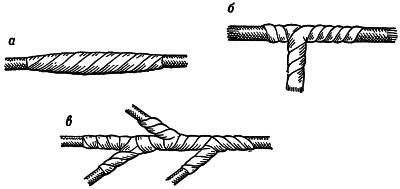

^{Рис. 22. Виды сростков проводов: а — прямой; б — под углом; в — сетевой}

Сростки под углом и сетевой применяются, когда к магистрали присоединяются ответвления. Порядок изготовления этих сростков такой же, как и прямого, только изоляция магистрального провода для сростка под углом снимается не на 4–5, а на 1 см, а для сетевого сростка провод оголяется на столько сантиметров, сколько концов будет к нему приращиваться.

При изготовлении сростков надо следить за тем, чтобы не перерезать проволочки жил, особенно при сращивании концевиков электродетонаторов с участковыми проводами.

При заблаговременной подготовке взрыва электровзрывные сети укладываются в ровики глубиной 25–50 см для предохранения от осколков снарядов, мин, механических повреждений и с целью маскировки. Закапывание проводов обязательно и при поспешном прокладывании электровзрывной сети на участках пересечения проводов с дорогами и тропами.

Как магистральные, так и участковые провода должны прокладываться со слабиной во избежание натяжения и разрывов жил проводов, Длина проводов принимается на 10–15 % больше фактического расстояния между зарядами и до подрывной станции с учетом глубины заложения зарядов.

Во время грозы в магистральных и участковых проводах электровзрывной сети возникают кратковременные электрические токи, которые при соответствующей величине могут вызывать взрыв электродетонаторов. Заглубление проводов в грунт способствует их защите от грозовых разрядов, при этом особенно тщательно проверяется качество изоляции, а места, где она нарушена, изолируются изоляционной лентой. Двужильный саперный провод лучше противостоит грозовым токам, чем одножильный. При выполнении сети из одножильных проводов их следует скручивать в один шнур или оба провода располагать на всем протяжении в одном ровике и обязательно связывать между собой. Концы магистральных проводов на подрывной станции должны разводиться в стороны и тщательно изолироваться.

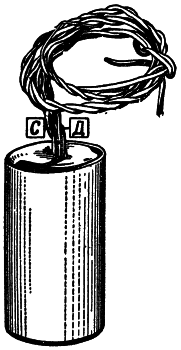

^{Рис. 23. Внешний вид грозозащитного прибора ГЗУ}

Для защиты электровзрывных сетей от грозовых разрядов применяют специальные грозозащитные устройства ГЗУ (рис. 23), состоящие из неонового разрядника и индуктивной катушки, заключенных в общем водонепроницаемом корпусе с двумя парами выводных проводов. Прибор ГЗУ защищает не сеть в целом, а каждый электродетонатор в отдельности и поэтому включается в электровзрывную сеть параллельно, перед каждым электродетонатором: провода с биркой «С» к сети, с биркой «Д» — к электродетонатору.

Расчет электровзрывных сетей

Перед изготовлением электровзрывной сети необходимо произвести ее расчет.

Целью расчета всякой электровзрывной сети является определение ее общего сопротивления. В дальнейшем можно найти силу тока в сети, зная напряжение на зажимах источника тока, или определить необходимое напряжение по принятой силе тока в сети.

Величины силы тока, напряжения и сопротивления связаны между собой законом Ома:

где I_общ — сила тока в амперах (а);

V — напряжение на зажимах источника тока в вольтах (в);

R_общ — сопротивление электровзрывной сети в омах (ом).

В последовательной сети ток протекает по цепи не разветвляясь, т. е. в любой точке сети сила тока имеет одинаковую величину:

iд = Iобщ (2)

где i_д — сила тока в одном электродетонаторе.

Для безотказного взрыва группы электродетонаторов, соединенных последовательно, сила тока в цепи должна быть не менее 1 а.

Сопротивление сети возрастает при удлинении проводов и увеличении количества электродетонаторов. Общее сопротивление всей последовательной сети равно сумме всех сопротивлений, составляющих сеть:

Rобщ = rм + rуч +rд n, (3)

где r_м — сопротивление магистральных проводов;

r_уч — сопротивление участковых проводов;

r_д — сопротивление электродетонатора в нагретом состоянии (принимается равным 2,5 ом);

n — число электродетонаторов в сети.

При пользовании в качестве источника тока электрическими батареями также учитывается (прибавляется к общему сопротивлению) внутреннее сопротивление батарей, величина которого определяется по таблицам или непосредственным измерением.

Пользуясь формулами (1), (2) и (3), можно решить любую задачу по расчету последовательной электровзрывной сети.

Пример 1. Последовательная сеть состоит из 20 электродетонаторов и саперного провода, расстояния между зарядами 10 м, длина магистрали (от зарядов до подрывной станции) 500 м. Определить тип подрывной машинки, пригодный для взрыва.

Решение:

1) Сопротивление магистральных проводов в оба конца с учетом 10 % слабины при сопротивлении 1 км провода, равном 25 ом,

2) Сопротивление 20 участков проводов при сопротивлении 1 км провода, равном 25 ом, с учетом 10 % слабины

3) Сопротивление 20 электродетонаторов

r_д= 20 2,5 = 50 ом.

4) Общее сопротивление сети

R_общ= 27,5 + 5,5 + 50 = 83 ом.

5) Величина найденного сопротивления показывает, что для взрыва могут быть использованы машинки ПМ-1 и КПМ-2. Машинки ПМ-2 и ПМ-3 не годятся.

В параллельной сети ток, идущий по магистрали одним потоком, растекается затем по нескольким параллельным ветвям. Общая сила тока равна сумме величин токов во всех ветвях. Если сопротивления всех ветвей одинаковы, то и токи, проходящие по ним, будут равны между собой. В этом случае общая сила тока I_общ будет равна
