После укладки заряда и установки зажигательной трубки или электродетонатора производят забивку скважины грунтом, осторожно уплотняя его.

При устройстве лесных завалов заряды к деревьям привязывают с той стороны, в которую должно упасть дерево. Крепление зарядов производят на высоте 1 м с тем, чтобы образующиеся пни служили дополнительным противотанковым препятствием. Для одновременного образования завала при взрыве заряды соединяются между собой отрезками детонирующего шнура.

2. ПОДРЫВАНИЕ МЕТАЛЛА

Подрывание металлических элементов лучше производить удлиненными и фигурными зарядами, прилегающими к подрывным элементам по всей длине сечения (рис. 28), а при недостатке времени на вязку зарядов взрывают сосредоточенными зарядами.

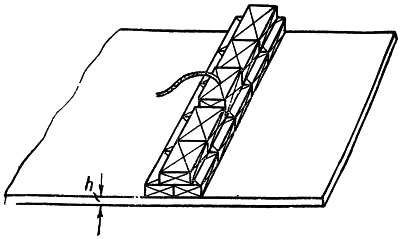

^{Рис. 28. Расположение удлиненного заряда из малых подрывных шашек для перебивания стального листа}

При перебивании стальных листов удлиненными зарядами вес ВВ определяется из расчета толщины листа и площади перебиваемого поперечного сечения.

Для листов толщиной до 2,5 см — по 25 г ВВ нормальной мощности на 1 см² площади поперечного сечения:

С = 25 F  (10)

Для листов толщиной от 2,5 до 10 см — по 10 h граммов ВВ на 1 см² перебиваемого сечения:

С = 10 h F (11)

где С — вес заряда ВВ в г;

F — площадь перебиваемого поперечного сечения (в квадратных сантиметрах), получаемая умножением ширины листа на его толщину;

h — толщина листа в см.

Дробные размеры толщины округляются в большую сторону до целого числа сантиметров.

Если лист перебивается не удлиненным, а сосредоточенным зарядом, величина заряда увеличивается еще в два раза.

Пример. Требуется перебить удлиненным зарядом стальную полосу толщиной 2 см и шириной 60 см. Вес заряда будет 25 x 2 x 60 = 3000 г, т. е. 15 малых шашек. Поскольку длина заряда должна быть 60 см, а длина одной шашки 10 см, то шашки уложатся: 2 ряда по 6 шашек и один — из 3 шашек.

В том случае, если листы составные и между ними имеется воздушный промежуток, то за расчетную толщину листа принимают сумму толщин обоих листов и воздушного промежутка. Высоту головок заклепок с одной стороны листа прибавляют к толщине перебиваемого листа.

Броневые плиты перебиваются зарядами, увеличенными вдвое.

Стальные балки представляют собой прокатную деталь или составную, состоящую из нескольких листов металла. Расчет зарядов для перебивания балок производят, как и для отдельных стальных листов, причем на каждую пару прилегающих к полке уголков добавляются 2–4 большие шашки. Заряды делаются, как правило, фигурными, они соcтавляются и связываются отдельно для стенок с уголками и отдельно для верхней и нижней полок. Для обеспечения одновременного взрыва в углах элементов устанавливаются соединительные шашки (рис. 29).

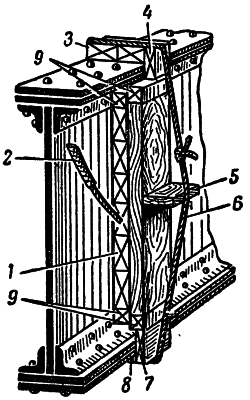

^{Рис. 29. Расположение заряда для перебивания стальной фигурной клепаной балки:}

^{1 — удлиненный заряд на стенке балки; 2 — зажигательная трубка; 3 — заряд на верхней полке; 4 и 7 — соединительные шашки; 5 — распорка; 6 — обвязка; 8 — заряд на нижней полке; 9 — большая шашка для перебивания уголков}

Плотное прилегание зарядов к стенке и полкам достигается установкой распорок между веревкой и доской.

Если величина заряда для подрывания балки достаточно велика, целесообразно обкладывать балку шашками с обеих сторон, но располагая шашки одной стороны против шашек другой стороны со сдвигом, чтобы при взрыве происходило перерезание балки в месте сдвига.

Подрывание стальных тросов производится двумя зарядами, подвязанными с двух диаметрально противоположных сторон со сдвигом одного относительно другого.

Величина каждого заряда определяется по формуле

С = 50 d2(12)

где С — вес заряда ВВ нормальной мощности в г;

d — диаметр перебиваемого троса в см.

При диаметре троса более 4 см величина заряда удваивается.

3. ПОДРЫВАНИЕ КИРПИЧА, КАМНЯ И БЕТОНА

Заряды для подрывания кирпича, камня, бетона и железобетона могут быть наружными или внутренними. Наружные заряды применяются при ускоренном подрывании объектов, но требуют большего расхода ВВ, чем внутренние заряды. Внутренние заряды для своего помещения в толщу материала нуждаются в специальных углублениях (нишах, рукавах, шпурах), изготовление которых весьма трудоемко.

По форме заряды могут быть сосредоточенными или удлиненными. Удлиненные заряды применяются лишь при малых толщинах подрываемых стен. Если же требуется осуществить разрушение толстых стен на некотором протяжении, то размещают ряд сосредоточенных зарядов, взрываемых одновременно.

Как наружные, так и внутренние заряды должны иметь забивку. Свободное от заряда место в шпуре или в рукаве заполняется землей. Наружные заряды перед взрывом также следует засыпать землей или прикрыть мешками с песком.

Величина зарядов для подрывания кирпичных, каменных и бетонных стен рассчитывается по формулам:

Для сосредоточенных зарядов

C = A B R3 (13)

Для удлиненных зарядов
