Солнечные элементы

Монохроматическое излучение достаточной интенсивности обеспечивается в этой установке дифракционным монохроматором с решеткой 600 линий/мм. Для исключения влияния спектров высших порядков использовалось устройство (переменное гасящее сопротивление, включенное в цепь лампы и связанное с поворотным механизмом дифракционной решетки монохроматора), уменьшающее цветовую температуру тела накала лампы снижением тока при работе в длинноволновой области спектра. Ток короткого замыкания при монохроматическом освещении во время этих измерений определяется при фиксации светового луча на различных участках фотоактивной поверхности эталонного солнечного элемента и затем усредняется по всей рабочей поверхности.

Монохроматический поток, модулированный частотой 900 Гц, направляется на элемент. Взаимное расположение щели монохроматора и модулятора, а также форма окна модулятора выбираются таким образом, чтобы монохроматический модулированный поток был по возможности приближен к синусоидальному. Необходимое условие — измерение в режиме короткого замыкания, в связи с чем переменный сигнал снимается через разделительную емкость, а солнечный элемент шунтируется сопротивлением порядка 0,5 Ом. Высокочастотная составляющая тока короткого замыкания подается на селективный усилитель с калиброванным коэффициентом усиления, напряжение с которого преобразуется в пропорциональный сигнал измерительным преобразователем и регистрируется в цифровой и графической формах. Для использования данных каждого эксперимента в расчетах на ЭВМ информация может быть представлена на перфоленте в стандартном коде.

Пересчет результатов измерений спектрального распределения чувствительности нескольких кремниевых солнечных элементов на спектр внеатмосферного солнца и затем расчет интегрального значения тока короткого замыкания элементов показал, что в случае нелинейных солнечных элементов ошибка в определении градуировочного значения тока для внеатмосферных условий из-за измерения чувствительности без подсветки имитированным солнечным излучением может достигать 7 %. Использование установки с модулированным сигналом и подсветкой имитированным солнечным излучением позволяет устранить эту погрешность.

Абсолютное значение спектральной чувстительности рассчитывается как отношение I_?3(?)/E (?). Для определения коэффициента собирания Q (I_?3 на один поглощенный фотон) дополнительно измеряется коэффициент отражения от поверхности солнечных элементов в той же области спектра.

Эксперименты и расчеты показывают, что составляющая верхнего легированного слоя кремния в суммарном коэффициенте собирания Q при переходе к малой глубине залегания p-n– перехода и увеличении скорости поверхностной рекомбинации начинает уменьшаться.

При создании солнечных элементов из арсенида галлия также наблюдается отмеченная тенденция. Гомогенный р-n– переход в этом материале создается обычно с помощью мелкой термодиффузии цинка — примеси p– типа — в исходный арсенид галлия n– типа. Однако существенно более высокое значение коэффициента поглощения в арсениде галлия (по сравнению с кремнием) и его резкая спектральная зависимость приводят к тому, что почти все фотоактивное излучение поглощается в верхнем легированном слое p– типа и собирается из него нижележащим p-n– переходом в арсениде галлия.

Были выполнены также расчеты для солнечных элементов из кремния и арсенида галлия при близкой толщине слоев и одинаковой скорости поверхностной рекомбинации. Результаты этих расчетов показывают, что составляющая базового слоя в суммарном коэффициенте собирания Q становится заметной лишь в длинноволновой области спектральной чувствительности солнечных элементов из арсенида галлия (рис. 2.17, кривая 4).

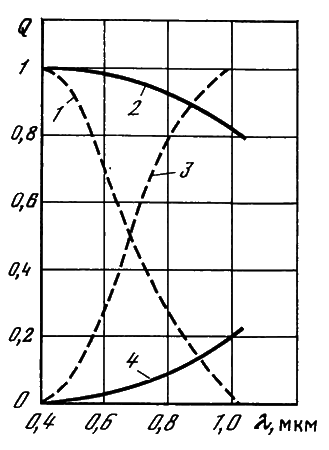

Рис. 2.17. Спектральная зависимость составляющих легированной (1, 2) и базовой (3, 4) областей в суммарном коэффициенте собирания для солнечных элементов 1,3 — кремний (n- на р-типа); 2,4 — арсенид галлия (р- на n-типа)

По спектральной чувствительности исследованных солнечных элементов были рассчитаны время жизни и диффузионная длина неосновных носителей в областях по обе стороны р-n– перехода. Выяснилось, что дополнительная причина столь незначительного влияния базовой области на суммарный коэффициент собирания в элементах из арсенида галлия — чрезвычайно малая диффузионная длина неосновных носителей в этом материале, не превышающая 1,5 мкм.

При бесконечно большом времени жизни и диффузионной длине неосновных носителей в обоих слоях солнечного элемента и при нулевой скорости поверхностной рекомбинации (а также при R=0) коэффициент собирания Q будет равен единице во всей области фоточувствительности данного полупроводникового материала, а на кривой спектральной чувствительности появится резкий максимум при энергии квантов 1/8 v, равной ширине запрещенной зоны E_g полупроводника, из которого изготовлен солнечный элемент, после чего спектральная чувствительность начнет линейно убывать с увеличением частоты (т. е. уменьшением длины волны) падающего оптического излучения.

При отсутствии поверхностной и объемной рекомбинации все носители, созданные в полупроводнике излучением длиной волны ?, должны собираться и разделяться p-n– переходом:

I_?3(?) =qN₀(?) =qE (?) / hv.

Отсюда видно, что спектральная чувствительность линейно зависит от длины волны:

I_?3(?)E/(?)=q/hv=0,8x10³?.

Длинноволновой край спектральной чувствительности солнечных элементов ограничен лишь энергетическим положением края основной полосы поглощения (или, как его ранее часто называли, красной границей фотоэффекта), которое определяется шириной запрещенной зоны полупроводника и характером оптических переходов зона — зона. Левый край чувствительности для планарного солнечного элемента зависит в основном от скорости поверхностной рекомбинации на обращенной к свету поверхности элемента.

Ниже представлены предельные значения спектральной чувствительности полупроводникового солнечного элемента планарной конструкции, рассчитанные при указанных ранее идеализированных условиях (нулевая скорость поверхностной рекомбинации, бесконечно большие время жизни и диффузионная длина неосновных носителей заряда и нулевое значение коэффициента отражения):

Анализ результатов расчетного и экспериментального определений спектральной чувствительности позволяет сделать несколько выводов о выборе основных направлений совершенствования технологии солнечных элементов.

Улучшение спектральной чувствительности в длинноволновой области может быть достигнуто за счет увеличения времени жизни неосновных носителей в базовом слое, например, путем перехода к более чистому и высокоомному исходному полупроводниковому материалу и сохранения его свойств в процессе изготовления солнечных элементов.

На основе кремния могут быть изготовлены солнечные элементы с очень высокой чувствительностью в коротковолновой и ультрафиолетовой областях спектра вплоть до 0,2 мкм. C этой целью необходимо резко уменьшить скорость поверхностной рекомбинации и глубину залегания p-n– перехода.

Таким образом, изучение спектральной чувствительности и коэффициента собирания солнечных элементов исключительно полезно для дальнейшего улучшения свойств солнечных элементов, увеличения их КПД и, следовательно, расширения сферы их применения.

Глава 3

КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ

СОЛНЕЧНЫХ ЭЛЕМЕНТОВ

Методика измерения КПД
