Большие скорости и нагрузки в полете заставили использовать в качестве основных конструкционных материалов Х-31А титан и высокопрочную сталь, а кинетический нагрев обусловил оснащение аппаратурных отсеков ракеты мощным слоем теплоизоляции.

При попадании в борт корабля полубронебойная БЧ весом 90 кг пробивает его, разрушая внутренние отсеки. Во время боев за Фолкленды английский эсминец «Шеффилд» был уничтожен именно пожаром, возникшим внутри корабля после поражения его ПКР «Экзо-сет». При пролете ракеты над целью обеспечивается подрыв БЧ неконтактным взрывателем и поражение корабля сверху футасно-осколочным действием.

Государственные летно-морские испытания Х-31А на серийном самолете Су-24М были проведены на полигоне под Феодосией с 20 апреля по 7 декабря 1989 года. Были выполнены 86 полетов с 8 пусками Х-31А по щитам-мишеням в море. Программу испытаний ракета прошла с положительным заключением, однако постановке ее на вооружение и оснащение морской авиации высокоэффективным оружием помешали последовавшие вскоре разрушительные события начала 90-х годов…

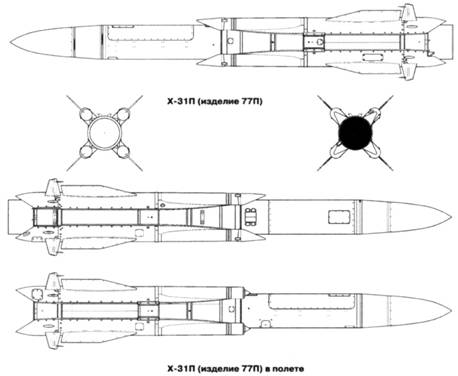

Современный корабль, насыщенный множеством радиоэлектронных систем, может быть представлен и как радиоизлучающая цель. Модификация ракеты Х-31П (изделие 77П), оснащенная пассивной РГСН, наводится на корабельные источники электромагнитного излучения. В первую очередь это РАС корабельных систем ПВО, выведение которых из строя при залповом пуске Х-31 А и Х-31П повышает вероятность уничтожения цели.

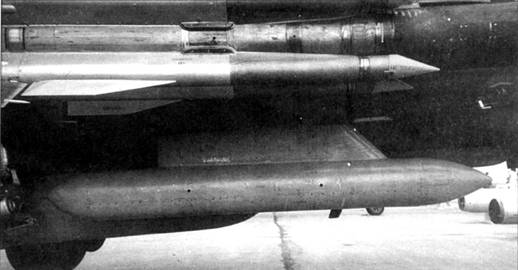

Ракета Х-31П и контейнер с аппаратурой управления «Прогресс» на истребителе-бомбардировщике МиГ-27К

Головка самонаведения Л -112Э для противорадиолокационной ракеты Х-31П

В «оригинальном» противорадиолокацион-ном варианте Х-31П создавалась для борьбы с существующими ЗРК и комплексами нового поколения, включая американский «Патриот». Она обладала большим приоритетом, чем противокорабельная модификация, и была быстрее отработана, продемонстрировав устойчивое наведение на цель в условиях интенсивных помех. При высокой степени унификации с Х-31 А, противорадиолокационная модификация отличается практически только системой наведения. Созданием ГСН для Х-31П занималась ведущая отечественная организация - омское ЦКБ автоматики, давний партнер «Звезды» и «Радуги». В 1977 году ЦКБА выпустило эскизный проект модульных головок ПРГС-4ВП, ПРГС-5ВП и ПРГС-6П, обеспечивавших широкополосное литерное самонаведение на заданные типы РЛС. Система строилась на основе самой современной элементной базы и технических решений. В 1980 г. начались летные испытания новых головок на летающей лаборатории Ми-8, а в 1988 - 1989 гг.

ракеты Х-31П прошли совместные испытания на самолетах Су-24М и МиГ-27М. Параллельно отрабатывалась аппаратура управления, обеспечивавшая целеуказание ГСН ракет - контейнеры «Фантасмагория» и «Этнография» для Су-24М и «Прогресс» для МиГ-27 и Су-17. Для подвески и пуска ракет служило унифицированное устройство АКУ-58-1 (АКУ-58М). Дальность пуска Х-31П достигает 110 км (150 км у улучшенного варианта Х-31ПД). Помимо боевых модификаций, на базе Х-31 создана ракета-мишень МА-31 без БЧ, радиовысотомера и части бортовой аппаратуры.

М-31 предназначена для тренировки расчетов ЗРК по борьбе со сверхзвуковыми средствами поражения и отработки современных систем ПВО. История, связанная с этим изделием в начале 90-х гг., мало афишировалась: дело в том, что новейшая разработка нашла применение в авиации морской пехоты США. Американская сторона, заинтересованная в привлечении новейших технологий за относительно небольшую цену, в мае 1995 года разместила заказ на сумму 4,7 млн. $, в рамках которого «Звезда - Стрела» до конца года передавала в США первые четыре ракеты. Испытательные пуски с участием фирмы МакДоннелл-Дуглас Аэроспейс начались в августе 1996 года. В качестве носителя использовался доработанный «Фантом». В ходе программы американские партнеры (вчерашний «вероятный противник», и отнюдь не союзник) изучали конструкцию, технологические решения и оборудование ракеты, а также ее возможности - сверхзвуковые характеристики, дальность полета, выполнение программируемых маневров с большими перегрузками, поданным которых определялись меры противодействия «русской угрозе». В дальнейшем США разместили на подмосковном НПО заказ на изготовление партии ракет-мишеней МА-31.

На базе Х-31 была разработана также противорадиолокационная ракета «воздух - воздух» дальнего действия Р-31П, предназначенная для поражения радиоизлучающих воздушных целей - в первую очередь, самолетов АВАКС. Были начаты испытания этой ракеты, подтвердившие возможность поражения ею высотных целей на расстоянии до 200 км, однако дальнейшего развития работы не получили, будучи свернутыми из-за повсеместного недостатка финансирования. Испытывались также новые варианты двигательной установки повышенной энергетики на водородном и боросодержащем топливе, в перспективе обещавшем существенно повысить скорость и дальность полета.

Х-31 оказалась практически неуязвимым средством поражения даже в условиях противодействия противника. Х-31 А и Х-31П стали последними в своем классе ракетами, принятыми на вооружение советской авиации, и их судьба была отмечена всеми перипетиями, пришедшимися на долю страны, экономики и вооруженных сил. Новыми ракетами планировалось оснастить перспективные модификации многоцелевых самолетов МиГ-29, Су-27 и Су-27К, а также дорабатываемые машины, уже находящиеся в строю ВВС. Однако между намерениями и реальным положением отечественной авиации разверзлась непреодолимая финансовая пропасть, не позволившая ВВС и флоту получить уникальное в своем роде вооружение. В итоге Х-31П производились только для поставок на экспорт в Индию и Китай. На средства индийской стороны осенью 2002 года продолжились испытания Х-31 А, предназначенной для оснащения ударных самолетов семейства Су-30.

Х-35

В отличие от Х-31 с ее молниеносным броском к цели, при создании Х-35 реализовался принцип скрытного применения с дальних рубежей, а ТТЗ практически соответствовало заданному при разработке удачной американской ПКР AGM-84 «Гарпун», что и обусловило сходные технические решения. Целями новой ракеты определялись плавсредства небольшого тоннажа типа ракетных катеров и противолодочных кораблей, во множестве имевшихся во флотах практически всех морских держав и представлявших собой немалую угрозу на море. Новые, более взвешенные подходы, пришли на смену прежней ориентации на противостояние с «главным противником», наличие у которого мощных и крупных ударных кораблей породило и столь же внушительный «симметричный ответ» в виде тяжелых крылатых ракет, долгое время служивших «визитной карточкой» советской авиации. Изменившаяся расстановка сил, как и самой геополитики, потребовала новых более адекватных ответов.

Основной задачей при создании Х-35, разработанной на основе корабельной крылатой ракеты ЗМ24 «Уран», было достижение заго-ризонтной дальности полета. Для этого на ракете был установлен экономичный малогабаритный ТРД а в конструкции использована самолетная компоновка: корпус цилиндрической формы с подфюзеляжным воздухозаборником, несущее крыло большой площади, цельноповоротное оперение. Для снижения веса конструкции корпус выполнен сварным из алюминиевых сплавов и не имеет эксплуатационных разъемов.

В нем размещены активная РГСН под радиопрозрачным стеклопластиковым обтекателем, бортовая САУ, состоящая из инерциальной системы, вычислителя, радиовысотомера и автопилота, энергоблок, боевая часть весом 145 кг, топливный бак (горючее - авиационный керосин) и маршевый двигатель. Для хранения в транспортно-пусковых контейнерах на кораблях и комплексе «Бал» береговой обороны крыло ракеты выполнялось складным; в авиационном варианте Х-35 крыло неподвижное для упрощения конструкции и повышения весовой отдачи.

Запуск ТРД после отделения от носителя (раскрутка турбины) производится гиростартером. Х-35 несет АРГС-35 массой 47,5 кг с зоной обзора по азимуту 4-45° и +10° - 20° по вертикали, обеспечивающую дальность захвата 20 км.

Осколочно-фугасная БЧ заключена в проникающий кожух, обеспечивающий пробитие обшивки и массивных корпусных конструкций и оборудования корабля без разрушения самой БЧ и ее «доставку» во внутренние отсеки, где разрушающее действие будет максимальным.

Х-35Э со стартовым двигателем на стенде ГНПЦ «Звезда - Стрела»
