Советские авиационные ракеты "Воздух-земля"

Х-58

Опыт практического применения противолокационных управляемых ракет (ПАУР) обогатил тактику противоборств с РЛС новыми приемами. Ракетная атака с предельных дистанций может быть сорвана постановкой противником активных помех, препятствующих наведению, и наиболее эффективным способом уничтожения средств ПВО, помимо пусков с безопасных рубежей, сегодня считаются действия ударных самолетов непосредственно в их зонах поражения. Такая тактика обеспечивает наибольшую точность удара, но требует при его нанесении энергичного противозенитного маневрирования. Очевидно, что применяемые в таких условиях ПАУР должны обладать высокой автономностью и помехозащищенностью, при том, что в числе основных остаются условия возможности пуска с дальних рубежей вне зоны ПВО.

Эти требования реализованы были при разработке новой противорадиолокационной ракеты Х-58, сочетающей большую дальность полета с автономностью и надежностью бортовых систем. Работа над ее прототипом началась МКБ «Радуга» в 1967 году (еще до принятия на вооружение Х-28). Первоначально конструкторы предполагали в изделии Х-28М ограничиться заменой двигателя на твердотопливный, упростив ракету и сделав ее компактнее. Твердотопливная ракета обещала быть более надежной и практичной в эксплуатации, и соответствующее решение о создании такой ПАУР Х-24П для борьбы с РЛС ЗРК и систем дальнего обнаружения было принято еще летом 1965 года. Ракета предназначалась для перспективных ударных самолетов ФА, и на испытания ее следовало представить к лету 1969 года. Однако создание системы, обеспечивающей поражение разнотипных средств противника со значительных расстояний (по меркам тех лет, до 30-40 км) и пригодной для применения с малых высот, тогда не увенчалось успехом. После перебора компоновок и вариантов группа под руководством И.С. Селезнева к 1971 году пришла к схеме изделия Д-7 (изделие 112) - твердотопливной АУР с широкополосной пассивной ГСН. Ее целями предполагались ЗРК «Найк Геркулес», «Хок», «Улучшенный Хок» и «Пэтриот». Согласно выпущенного в этом году Постановления ЦК и СМ СССР, ракета Х-58 должна была войти в специализированный комплекс подавления систем ПВО с носителем МиГ-25БМ.

Параллельно оборудовались мишенные площадки на полигоне НИИ ВВС под Ахтубинском. Излучающими мишенями поначалу служили устаревшие отечественные РЛС кругового обзора - импульсные шестиканальные П-30 и П-35, затем был создан специальный комплекс «Блесна», имитирующий РЛС ЗРК «Хок» - наиболее массовый в НАТО. К началу 80-х годов на полигоне смонтировали также радиолокационные мишени 50П537, 50П517 и 1Р135М1М (по литерам и режиму работы аналоги «Найков» и «Улучшенных Хоков»).

< image l:href="#"/>

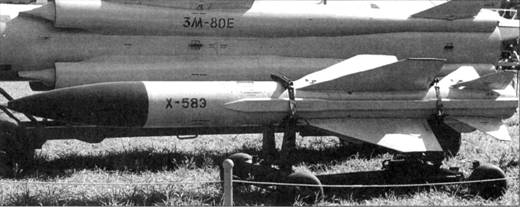

Х-58Э на транспортировочной тележке

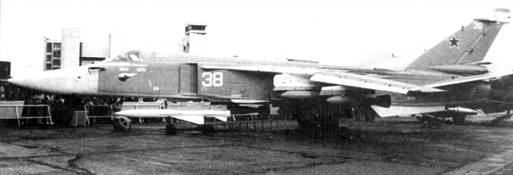

При первых публичных показах обычно демонстрировались макетные Х-58

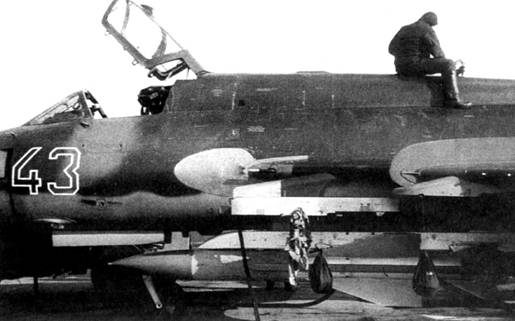

Подвеска Х-58У на истребители-бомбардировщике Су-1 7М4

Ракета должна была обеспечить решение сложных задач: поражать перестраивающиеся, кратковременно выключаемые для маскировки РЛС, обладающие широким спектром излучения, а также располагать «тактическими» возможностями с выбором наиболее опасных объектов с перенастройкой и перенацеливанием. Разработка головки самонаведения ПРГС-58 осуществлялась в Омском ЦКБ автоматики под руководством В. Архангельского (затем Б. Гусельникова), здесь же под началом В. Потапова проектировалась и бортовая система самолета-носителя «Ягуар», обеспечивавшая обнаружение РЛС-целей и выработку пространственных и радиотехнических параметров выбранной цели для ввода в систему управления ракет. В качестве приемных использовались ГСН самих ракет, в бортовой комплекс входила и аппаратура РЭБ для постановки активных помех, чем обеспечивалось и радиотехническое, и огневое подавление ПВО.

В 1974 году начались летные испытания ПРГС-58 на летающей лаборатории Ан-12, лет-но-конструкторские испытания комплекса «Ягуар» развернулись в 1977 году, а в 1980 году новая ракета была принята на вооружение. Совместные испытания комплекса вооружения промышленностью и заказчиком оказались продолжительными и завершились к 1982 году. Помимо Х-58, обеспечивавшей борьбу с комплексами противника, работающими в частотных диапазонах А, В и С, была создана усовершенствованная Х-58У с расширенным диапазоном литер А, А, В и С. Под наименованием Х-58У (У - унифицированная) ракета также вошла в состав вооружения Су-24, Су-24М,

Су-17МЗ и М4, предусматривалось оснащение ею Су-25. МиГ-25БМ мог нести до четырех ракет, остальные машины - по две Х-58У.

Су-17МЗ и М4 оборудовались подвесной аппаратурой управления и целеуказания «Вьюга-17» (изделие Л-086) в подвесном контейнере, разработанной в ЦКБА под руководством В. Славина и обеспечивавшей также использование противорадиолокационных ракет Х-27ПС. На Су-24М используется аппаратура «Фантасмагория» в двух комплектациях сменных контейнеров «А», «В» и «С» (изделия Л-080 и Л-081), в зависимости от типа и литеры предполагаемой РАС-цели. Она стала усовершенствованным вариантом прежней бортовой системы «Филин-Н», использовавшейся на Су-24, и отличается расширенным диапазоном и улучшенными характеристиками. Серийное производство этой аппаратуры было налажено на Барнаульском заводе. ЦКБА создавалась также унифицированная система целеуказания ПА-УР «Прогресс» для Су-17, МиГ-27 и МиГ-23, служившая для применения существующих (Х-58, Х-27ПС, Х-25МП) и перспективных ракет, но работы над ней были свернуты в связи со снятием этих машин с вооружения.

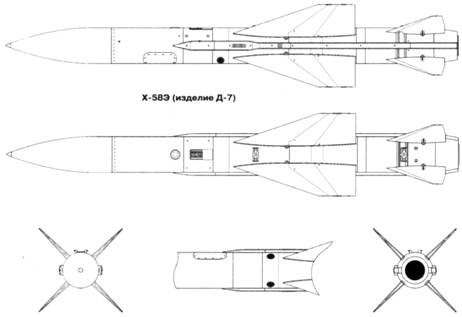

Х-58У имеет нормальную аэродинамическую схему с неподвижным крылом и рулями в хвостовой части. Несущие свойства крыла большой площади положительно сказываются на дальности полета, а установка РДТТ с центральным соплом позволяет избежать потерь тяги, неизбежных в боковых соплах. Для обеспечения требуемой дальности, достигающей 100 км при пуске с больших высот, при высокой сверхзвуковой скорости, двигатель имеет два режима работы: 3,6 с стартовый большой тяги (порядка 6 т, что на порядок превосходит собственную стартовую массу) и продолжительный 15-с маршевый, при котором после разгона за счет профилирования топливной шашки с меньшей площадью горения тяга понижается до «экономичной», вшестеро меньшей.

По энергетическим характеристикам Х-58У сопоставима с ракетами воздушного боя (для сравнения: ее тяговооруженность более, чем, вдвое превосходит аналогичный параметр Х-23 и Х-25). В хвостовом отсеке вокруг соплового блока находятся рулевые приводы - нетрадиционные в ракетах этого класса электромеханические машинки. Выбор электромеханических силовых агрегатов диктовался той же большой дальностью и продолжительностью полета, для чего ресурсов воздушного или газогенераторного питания оказывалось недостаточно. Бортовая никель-кадмиевая аккумуляторная батарея повышенной емкости со статическим преобразователем тока обеспечивает работу систем и рулевого управления в течение не менее 200 с (более чем вдвое больше, нежели у Х-27ПС). Кинетический нагрев при полете с высокой скоростью составляет 400 - 500°, что обусловило широкое применение нержавеющей стали - хромансиля 30ХГСА и титана ОТ4-1 в качестве основных конструктивных материалов. Из титана полностью сварено крыло и оперение, включая обшивку и нервюры. Силовой набор фюзеляжа сварен из стали, а изготовленные из легких сплавов агрегаты и части несут нетрадиционную наружную теплозащиту из жаростойкого герметика.

Элеронов Х-58У не имеет, и управление по всем трем каналам (крену, тангажу и рысканию), осуществляется отклонением рулей с помощью САУ-58Р, сходной по своим возможностям с самолетным автопилотом.

Высокие характеристика ракеты достигнуты переходом на современную элементную базу многоканальной САУ и аппаратуры наведения. Размещение оборудования и систем потребовало увеличения внутренних объемов, и при разработке Х-58У диаметр ее корпуса был определен равным 380 мм (против 275 мм у АУР Х-25иХ-27ПС).

ГСН Х-58 типа ПРГ-58М обеспечивает наведение на РЛС, работающие в диапазонах А, А', В, С, в том числе и работающие в импульсном режиме и с перестраивающейся частотой (в пределах рабочего диапазона головки). Пеленгационное устройство, выполненное по супергетеродинной схеме (с поисковым гетеродином) обладает высокой чувствительностью, помехозащищенностью и позволяет осуществлять наведение на РЛС, применяющие перестройку несущей частоты от импульса к импульсу. В систему управления включен также пролонгатор, сохраняющий «память» о положении цели при ее выключении или «мерцающем» скрытном режиме работы на время до 15 сек. Фугасная БЧ массой 149 кг с 58,5 кг ВВ оснащена неконтактным взрывателем РОВ-20, срабатывающим при пролете над целью на высоте до 5 м, а также входящим в комплект электромеханическим взрывательным устройством с инерционными датчиками (более надежными и безопасными, нежели обычные контактные), срабатывающими от перегрузок при прямом попадании. Предусмотрено также оснащение Х-58У ядерной БЧ.

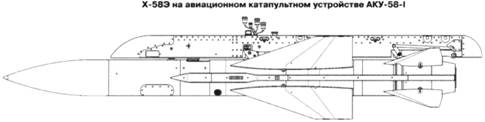

После пуска ракеты самолет-носитель участия в наведении не принимает, и летчик свободен в противозенитном маневре и уходе от цели. Для подвески Х-58 предназначено специальное авиационное катапультное устройство АКУ-58 или АКУ-58-1. При пуске пневматический толкатель АКУ-58 выводит ракету на безопасное расстояние от самолета-носителя, чтобы не повредить его конструкцию при воспламенении РДТТ и предотвратить помпаж.

При скрытном подходе к объектам ПВО и пуске с высоты 200 м дальность стрельбы составляет 40 км, при пуске с высоты 5000 м - до 70 км, достигая 100 км при атаке с 10-км высоты.
