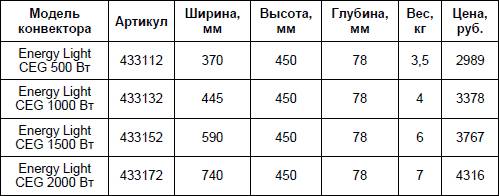

Таблица 3.1. Характеристики настенных конвекторов Energy Light CEG

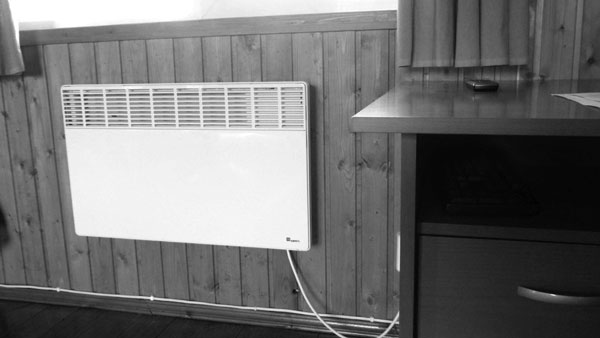

Общий вид конвектора Energy мощностью 2 кВт представлен на рис. 3.10.
Рис. 3.10. Электрический конвектор Energy, установленный под оконным проемом загородного дома
В настоящее время в российских торговых центрах можно встретить конвекторные электрообогреватели от таких компаний, как Atlantic, Noirot, Energy (Франция) Thermor (Франция), Dimplex (Канада), Nobo (Норвегия), Elegance (Финляндия), Stiebel Eltron, Ewt, Siemens (Германия), Protherm (Чехия)
3.1.4. Установка и уход за электрическим конвектором
К достоинствам электроконвекторов можно добавить и то, что при общих невысоких затратах на оборудование нет расходов на обслуживание и профилактику.
Настенный электроконвектор для получения наибольшего эффекта от его работы рекомендуется устанавливать на высоте до 1 м или под оконными проемами (рис. 3.10). Для обеспечения нормальной циркуляции воздушного потока нельзя заслонять электроконвектор предметами на расстоянии до 0,1 м.
Даже такой неприхотливый нагревательный прибор, как конвектор, тоже требует соблюдения основных правил эксплуатации. Все-таки следует иметь в виду, что конвектор это электроприбор, и соответственно, к нему применимы все те минимальные требования, которым должны соответствовать электроприборы. Если электроконвектор обладает высокой степенью электрической защиты, то его можно устанавливать в помещениях с высокой влажностью. В этом случае возможно даже попадание на корпус конвектора мелких брызг. Нагревательный элемент внутри конвектора закреплен таким образом, что не имеет прямого контакта с поверхностью кожуха. Не рекомендуем использовать конвектор в горизонтальном положении. Может сработать защита от опрокидывания, если она имеется в модели, и тогда конвектор просто перестанет нагреваться. Даже если защита и не сработает, эффективность нагрева будет минимальной, воздух просто не сможет должным образом циркулировать в нагревательном элементе. Прежде чем установить в сеть несколько приборов, убедитесь, что она способна выдержать нагрузку от нескольких электроконвекторов, включенных одновременно.
Для того чтобы сохранить рабочие характеристики электроконвектора, необходимо примерно два раза в год очищать нижние и верхние решетки прибора от пыли при помощи щетки или пылесоса.

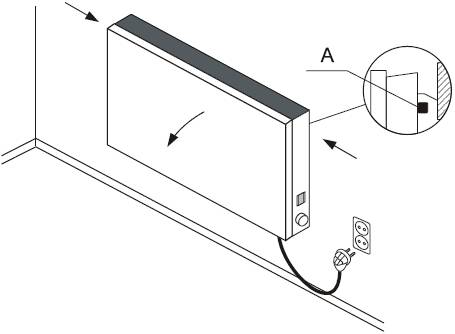

Для облегчения чистки конвектор нужно демонтировать. У моделей различных фирм крепление конвектора оригинальное. Однако большинство таких устройств крепится на кронштейне. В качестве примера на рис. 3.11 показано снятие конвектора с кронштейна. Для этого отжимают фиксатор А и после этого снимают прибор.
Рис. 3.11. Демонтаж электроконвектора
Необходимо также каждые пять лет вызывать квалифицированного мастера для проверки внутренних элементов прибора.
При сильно загрязненном воздухе на поверхности может появиться грязь, в таком случае рекомендуется проверять проветриваемость помещения (вентиляция, поступление воздуха и т. п.) и чистоту воздуха.
Корпус прибора можно чистить только влажной тряпкой. Не применяйте абразивные порошки, а также вещества, содержащие кислоты и другие агрессивные компоненты, которые могут необратимо повредить поверхности прибора.
3.2. Электрический теплый пол
3.2.1. Общая информация
Электрический теплый пол (электрическая кабельная система отопления) обладает двумя неоспоримыми достоинствами – экономичностью и долговечностью. Принцип его работы состоит в нагреве с помощью специального электрического кабеля, вмонтированного в бетонный монолит пола. Электрический теплый пол хорош для небольших помещений, а для больших площадей (свыше 100 м2) предпочтительнее водяной «теплый пол». Главное отличие этих вариантов теплых полов заключается в том, что электрические системы обогрева может при желании собрать каждый по инструкции, а вот для монтажа водяного пола обязательно потребуется профессиональный специалист. Нагретый пол создает в помещении вертикальное распределение температуры с оптимальным по комфортности для человека градиентом: на полу 26 °C, в воздухе на высоте 1,5 м 22 °C, а на

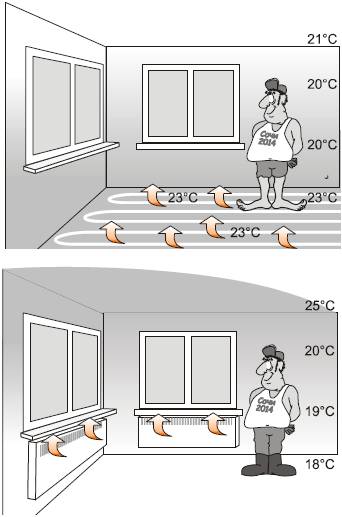

высоте 1,8 м 20 °C. Напольное отопление выгодно отличается от радиаторного, т. к. отпадает необходимость устанавливать радиаторы большей длины и большей толщины (рис. 3.12).Рис. 3.12. Распределение температуры при напольном и радиаторном отоплении
В отличие от горячих радиаторов (более +70 °C) напольное отопление не способствует возникновению положительной ионизации воздуха, неблагоприятно влияющей на здоровье человека [5].

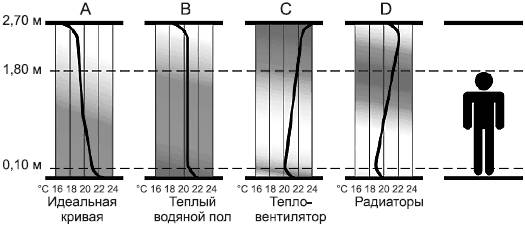

Настенные конвекторы и тепловентиляторы не создают хорошего градиента температур, у них самая высокая температура у потолка, а для обеспечения температурного комфорта они требуют больших энергозатрат (рис. 3.13.) [6]
Рис. 3.13. Сравнение градиента температур теплого пола с другими источниками тепла
Электрические теплые полы очень удобны при реконструкции помещений и рекомендованы, в первую очередь, для небольших площадей. Однако в России они менее популярны, чем в Европе. Это объясняется в первую очередь новизной и непривычностью электрической отопительной системы, а также ее некоторыми мнимыми «побочными эффектами», в частности якобы вредным воздействием на человеческий организм электромагнитного поля. Следует сказать о том, что кабели, использующиеся при монтаже электрических теплых полов, соответствуют всем нормам на электромагнитное излучение и совершенно электробезопасны.

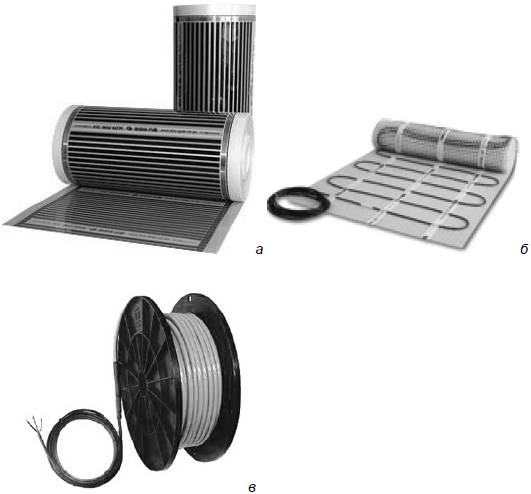

Электрические кабельные теплые полы выпускаются в виде нагревательных пленок, нагревательных матов и кабеля на катушке (рис. 3.14).
Рис. 3.14. Электрические кабельные теплые полы в виде: а – нагревательных пленок; б – нагревательных матов и в – кабеля на катушке
В зависимости от конкретных условий (типа помещения, межэтажных перекрытий, напольных покрытий и т. д.) устройство теплого пола может быть различным. Межэтажные перекрытия бывают бетонными и деревянными, жилые помещения – с постоянным пребыванием людей (комната, спальня) и с временным (кухня, ванная, туалет), напольные покрытия – традиционными (доска, паркет, ламинат, линолеум и т. п.) и водостойкими (керамическая плитка). Система теплых полов в каждом случае имеет свои особенности.
Различия между этими видами теплых полов заключаются в основном в способе монтажа.
Состав системы "теплый пол":
• нагревательная секция;
• аппаратура управления (термостат с датчиком температуры);
• теплоизоляция;
• дополнительные материалы для монтажа.

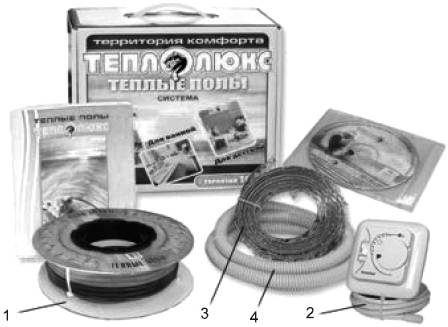

На рис. 3.15. представлен комплект "Теплый пол" компании "Теплолюкс" (Россия) с одножильными нагревательными секциями Теплолюкс-Standart ТЛОЭ-2-13 стоимостью 2549 руб.[7].
Рис. 3.15. Комплект «Теплый пол» компании «Теплолюкс» (Россия): 1 – нагревательная секция; 2 – терморегулятор; 3 – монтажная лента; 4 – защитная гофрированная трубка для датчика температуры
Конструкция теплого пола представляет собой уложенный специальным способом электрический нагревательный кабель или пленочный обогреватель, к которым через терморегулятор подключается электричество. Внешне нагревательный кабель похож на обычный, однако его назначение иное – преобразовывать протекающий электрический ток в тепло. Небольшая часть электроэнергии (порядка 13 %) преобразуется в тепло в любом кабеле или проводе, но эту величину обычно стараются уменьшить. Для нагревательных кабелей все наоборот: все 100 % мощности должны быть преобразованы в тепло, причем выделение этой мощности на единице длины кабеля (удельное тепловыделение) – важнейший технический параметр нагревательных кабелей. Иначе говоря, нагревательный кабель – это нагревательный элемент, выполненный по кабельной технологии. Нагревательные секции монтируются в цементно-песчаную стяжку, нагревательные маты – непосредственно в слой плиточного клея, на старую стяжку. В нагревательных секциях и нагревательных матах используется кабель двух типов: одножильный или двухжильный. При укладке одножильного кабеля необходимо оба его конца вернуть в одну точку, при укладке двужильного кабеля возвращать второй конец кабеля в исходную точку не требуется. Типовая конструкция «теплого пола» представлена на рис. 3.16 [8].
