Отопительно-варочная печь объединяет качества отопительных и варочных печей. Такая конструкция наиболее приемлема для дачных построек, где при небольшом объеме помещения комбинированная печь способна обеспечить обогрев и возможность одновременно приготовить пищу. КПД отопительно-варочной печи около 60 %. Дополнительно печь можно снабдить водогрейным баком либо змеевиком, соединенным с накопителем воды.
Печи-камины
Печь-камин – это комбинация из двух кирпичных конструкций аккумуляционного типа, периодического действия, работающих принципиально по-разному, имеющих два топливника, разные трубы (или одну общую трубу), и способных функционировать независимо друг от друга.
Печи-камины
Модели современных печей
Для загородных домов, где нет подвода газа, наиболее подходят конвекционные отопительно-варочные печи, работающие на дровах. Для саун предпочтительны дровяные каменки. Современные дровяные печи для установки в доме представляют собой целое произведение искусства. Они украшают интерьер и радуют глаз (рис. 3.36).

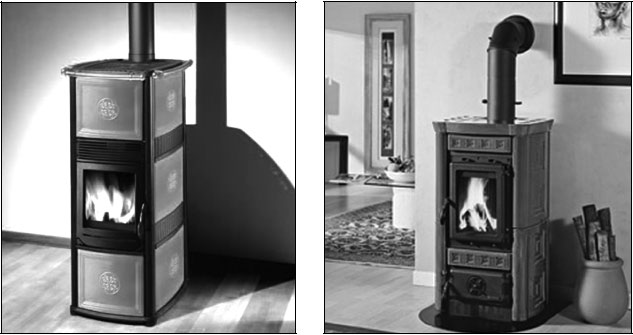

Рис. 3.36. Современные конвекционные дровяные печи для загородного дома
Рассмотрим некоторые модели современных дровяных печей для загородного дома, которые можно приобрести на рынке России.
Дровяная каменка HARVIA WKM3 Harvia M3
Дровяная печь HARVIA (рис. 3.37), пожалуй, остается одной из лучших среди аналогичных товаров на рынке [19, 20]. Независимо от модели дровяная печь HARVIA совмещает в себе оптимальные рабочие характеристики, качество, безопасность, экономичность и надежность. Все это достигается за счет использования современных технологий и качественных материалов для изготовления печей.

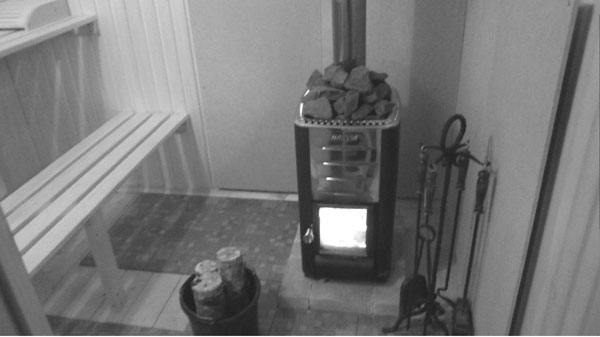

Рис. 3.37. Дровяная печь HARVIA WKM3 Harvia M3
Дровяная печь-каменка HARVIA для сауны разработана фирмой Harvia, мировым лидером по производству каменок. В дизайне печи выдержан стиль и учтены удобство и безопасность.
Если на первом этаже загородного дома расположена сауна с предбанником, кухня и прихожая, то дровяная печь-каменка, установленная в сауне, может служить для отопления всех помещений. В этом случае печь выполняет две функции: нагревает сауну и отапливает кухню с прихожей. Тепло от разогретой печи поступает в кухню через вентиляционное отверстие и открытые двери сауны и предбанника (рис. 3.38).

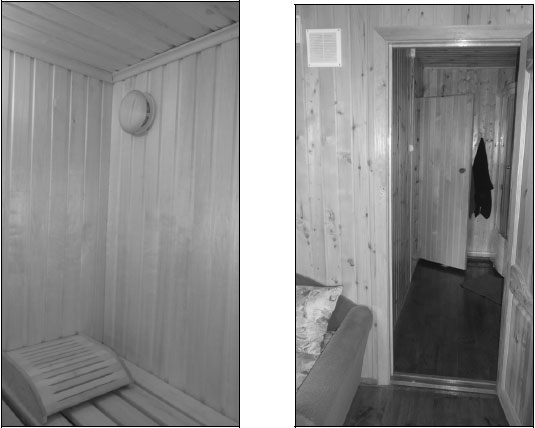

Рис. 3.38. Путь теплого воздуха из сауны: предбанник – кухня – прихожая загородного дома
Отопительная конвекционная дровяная печь Milano II
Печь Milano II (рис. 3.39) разработана известной немецкой фирмой THORMA и производится в Словакии . Конвекционная дровяная печь Milano II имеет двойной стальной корпус. Двойная оболочка представляет собой конвекционную камеру. Между корпусами проходит конвекционный воздух, что позволяет быстро обогревать помещение. Печь способна отопить площадь 48-124 м2. Ее мощность равна 5 кВт, КПД составляет 72 %, вес – 72 кг. Стоимость печи 15 000 руб. [21].

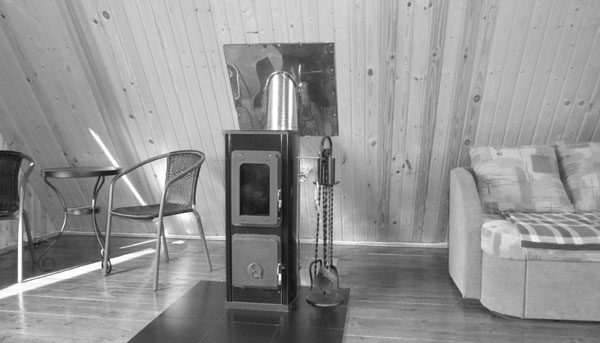

Рис. 3.39. Отопительная конвекционная дровяная печь Milano II производства Словакии на втором этаже загородного дома
Внутри корпуса расположена топочная часть, выполненная из шамотной керамики. Дверцы изготовлены из прочного сфероидного чугуна. У печи имеется система «чистое стекло», которая уменьшает степень загрязнения стекла дымовыми газами.
Дымоход у печи Milano II находится сзади корпуса и имеет диаметр 120 мм. Для отвода продуктов сгорания от печи подходит дымоход "Вулкан" (рис. 3.40) [22], представляющий

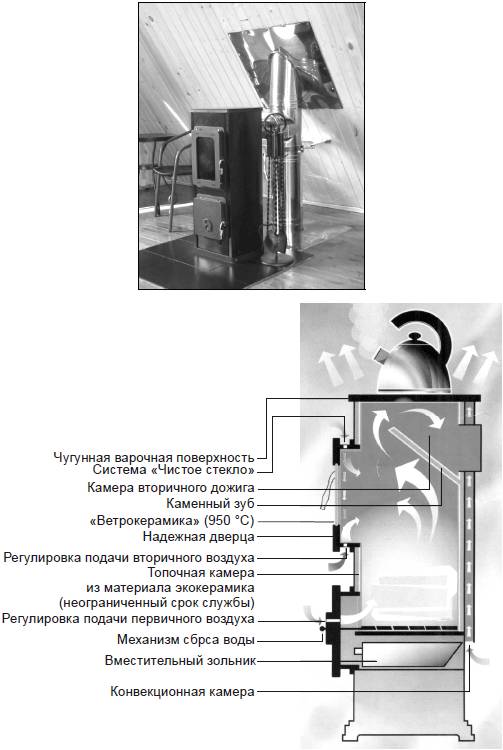

собой двустенную конструкцию с проложенной между стенками изоляцией. Часто его называют "сэндвич-дымоход". В качестве теплоизоляции у дымоходов "Вулкан" применяется базальтовая огнеупорная вата производства фирмы Rockwool. Дымоход типа "сэндвич" в отношении пожарной безопасности еще более надежен, чем другие типы дымоходов. Именно поэтому такой дымоход рекомендуют для установки в деревянных домах и банях.Рис. 3.40. Внешний вид и внутреннее устройство отопительной конвекционной дровяной печи Milano II с двустенным дымоходом «Вулкан»
Замечание
В любом случае, даже при наличии дымохода с изоляцией необходимо помнить о правилах противопожарной безопасности.
Режим «длительного горения» печи устанавливается с помощью ручек подачи воздуха. Можно отрегулировать нужный режим работы, в том числе и для длительного горения в течение пяти часов. Дожигание дымовых газов в печи достигается с помощью встроенного в печь каминного зуба.
Загрузка дров в печь вертикальная. Для сжигания пригодны дрова размером до 40 см. Топливом могут служить дрова и брикеты. У печи вместительный зольник с отдельной дверцей. Механизм сброса золы позволяет улучшить подачу воздуха даже в процессе горения.
Печь имеет варочную поверхность: сверху расположен "прогар" для приготовления пищи. Для защиты варочной поверхности в нерабочем состоянии предусмотрена стальная крышка (рис. 3.41).

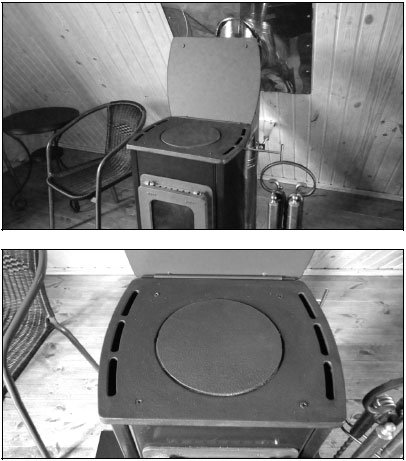

Рис. 3.41. Отопительная конвекционная дровяная печь Milano II с открывающейся дополнительной крышкой и варочной поверхностью
Конвекционная дровяная печь выпускается черного, бежевого и белого цветов. Диаметр дымохода 120 мм. Размеры печи: высота 890 мм, длина 380 мм, ширина 360 мм.
Ознакомиться и приобрести понравившуюся модель современной отопительной печи для загородного дома можно по адресам в Интернетеhttp://kamin.ru/good2568.html и др.
Установка дымохода
Система дымоудаления (или попросту дымоход), с помощью которой дым от сгорания топлива в отопительном агрегате выводится наружу, пожалуй, одна из самых важных частей системы отопления. При организации дровяного отопления сооружению дымохода нужно уделять повышенное внимание, т. к. от правильности его устройства зависит не только эффективность работы печей, каминов и других аналогичных отопительных устройств, но и безопасность проживания в доме. Задымление, обратная тяга и, наконец, пожар, – все это может произойти в результате непродуманного и безответственного отношения к дымоходам.
Оптимальный вариант дымохода – теплоизолированный дымоход, так называемый "сэндвич" (рис. 3.42). В "теплых" трубах дымохода практически не образуется конденсат, гораздо меньше отложений сажи, а служить дымоход будет очень долго, не требуя особого ухода.

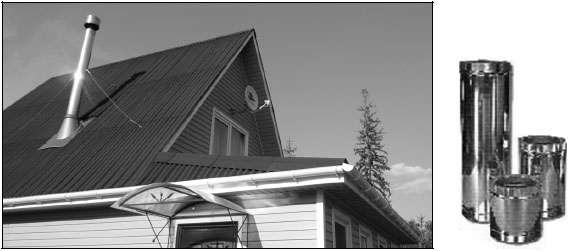

Рис. 3.42. Дымоход «сэндвич» и составляющие его узлы
Основные требования к дымоходу
Основные требования, предъявляемые к дымоходу, определены в « Правилах производства трубо-печных работ», разработанных ВДПО:
• дымовые каналы (трубы) печей и других отопительных агрегатов на твердом топливе должны обеспечивать полное удаление продуктов горения в атмосферу;
• для каждой печи и каждого отопительного агрегата следует предусматривать, как правило, отдельную дымовую трубу;
• дымовые трубы необходимо устраивать вертикально без уступов и без уменьшения сечения;
• площадь сечения дымовой трубы должна быть не менее площади дымоотводящего патрубка отопительного агрегата;
• высоту дымовых труб для печей по всей длине следует принимать не менее 5 м;
