От стояков делают отводы (рис. 1.13), которые далее распределяют воду к кухне, ванной и туалету.

Рис. 1.13. Отвод от полипропиленовой трубы стояка

На отвод устанавливают шаровый кран и, по необходимости, счетчик воды.

Трубу стояка фиксируют непосредственно к стене с помощью специальной муфты и резиновым амортизатором (рис. 1.14).

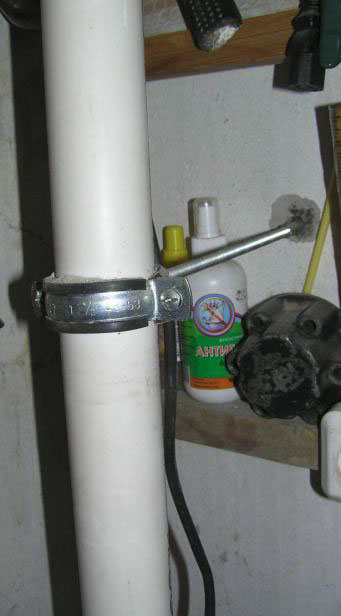

Рис. 1.14.

Муфта крепления трубы стояка к стене

Такое крепление осуществляют по всем этажам; муфты ставят примерно через 2,5 м по длине трубы.

1.8. Подключение к сантехническим устройствам и коммуникациям

Когда в доме функционирует исправный контур водоснабжения и стояки не вызывают проблем, требуется навести такой же порядок (отсутствие течи и бесперебойное водоснабжение с водоотведением) в остальных частях гидроконтура квартиры (дома). Итак, мы уже определили, что наилучшей подводкой воды является подводка с помощью полипропиленовых труб.

1.8.1. Подключения к входным контурам

На рис. 1.15 представлен способ подключения к бачку унитаза «Компакт».

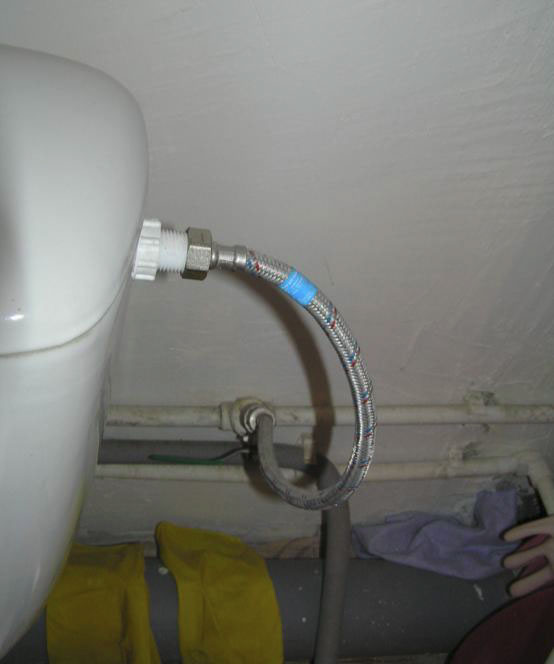

Рис. 1.15. Подводка холодной воды к бачку унитаза «Компакт»

На рис. 1.16 показан способ подводки горячего и холодного водоснабжения к смесителю (ванной и кухни – осуществляется аналогичным образом).

На рис. 1.17 представлен способ подключения подводки от полипропиленовых труб к накопительному водонагревателю (бойлеру).

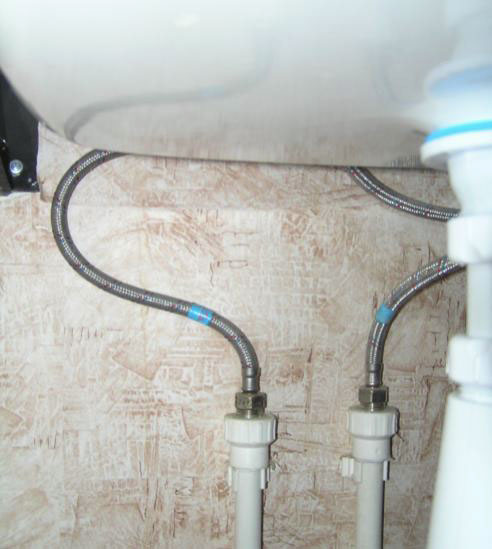

Рис. 1.16. Подводка горячего и холодного водоснабжения к смесителю

Рис. 1.17. Подключение подводки от полипропиленовых труб (входной и сливной контуры) к накопительному водонагревателю (бойлеру)

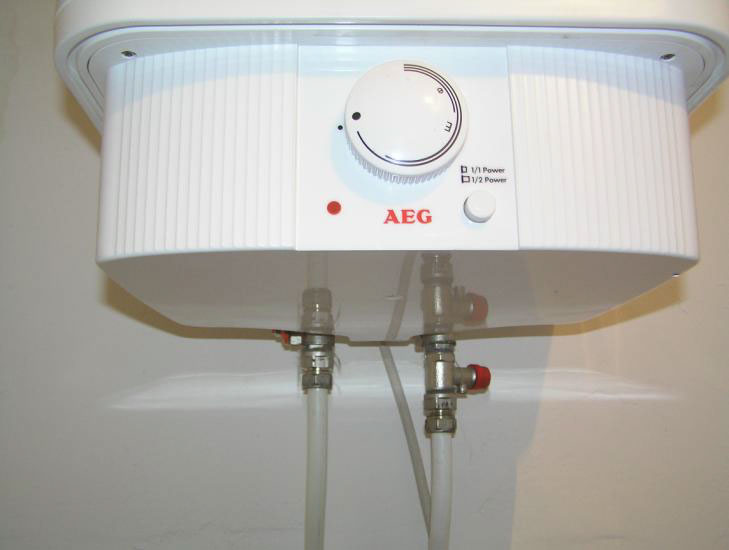

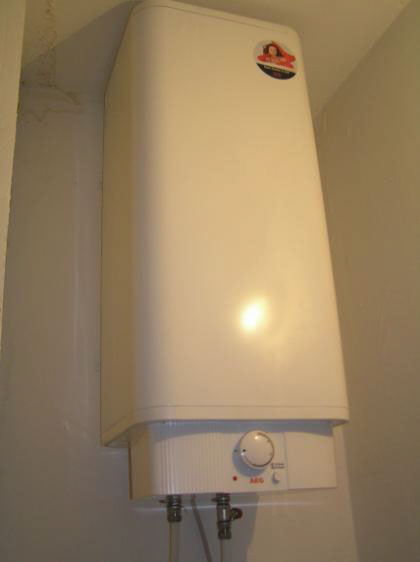

Рис. 1.18. Бойлер фирмы AEG объемом 100 л накопительного типа для автономного обеспечения горячей водой

Рис. 1.19. Подключение подводки (холодная вода) к стиральной машине

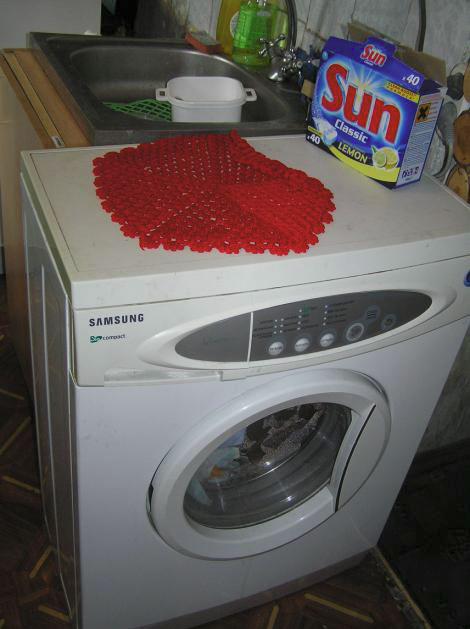

Рис. 1.20. Стиральная машина-автомат Samsung, установленная на кухне

На рис. 1.18 показано подключение к бойлеру фирмы AEG.

На рис. 1.19 представлено подключение подводки (холодная вода) к стиральной машине Samsung (рис. 1.20), установленной на кухне.

В данном случае, как видно из рис. 1.19, подключение от распределительного контура выполнено с помощью стальной трубы.

1.8.2. Подключение контура водоотведения

Водоотведение (слив)

подключается по аналогии с ранее рассмотренным методом. Далее представлены некоторые примеры.

На рис. 1.21 и 1.22 показан вариант слива от стиральной машины с помощью соединения с сифонной системой.

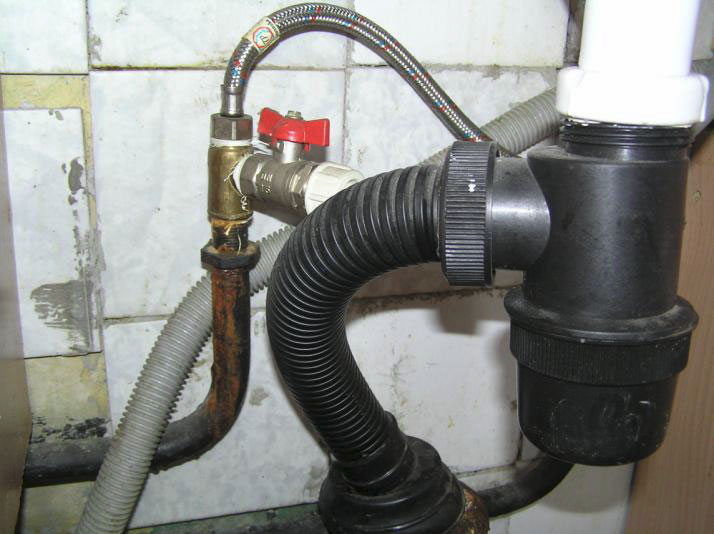

На рис. 1.23 и 1.24 показаны варианты соединения сливного шланга посудомоечной машины и сливного коллектора гидроконтура квартиры.

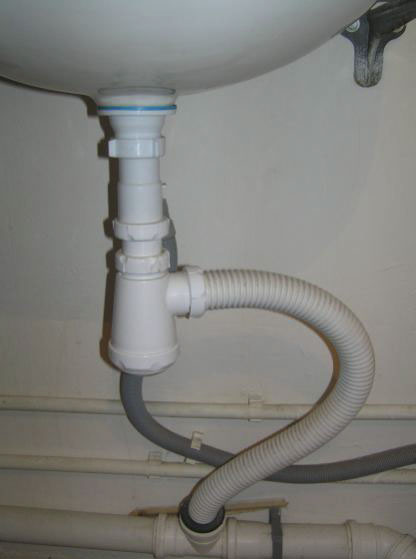

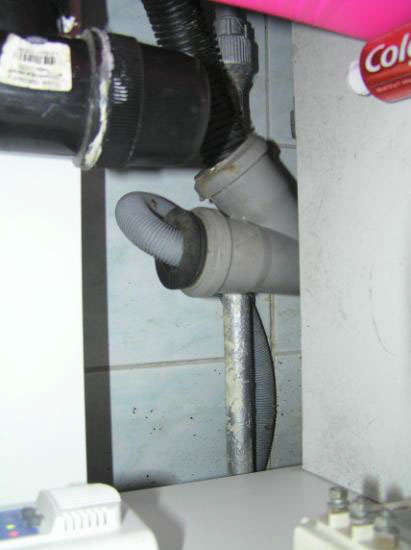

Рис. 1.21. Вариант слива от стиральной машины с помощью соединения с сифонной системой

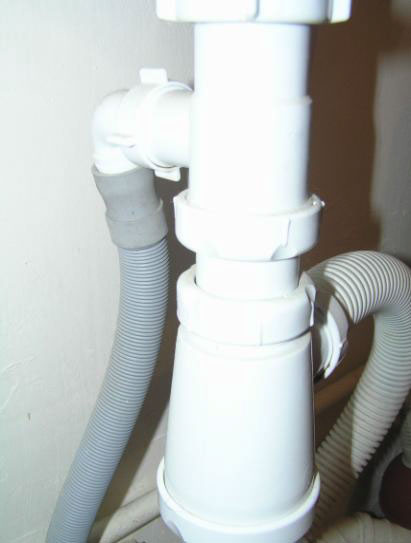

Рис. 1.22. Тот же слив, но показан более крупно

Рис. 1.23. Тот же слив, но показан более крупно

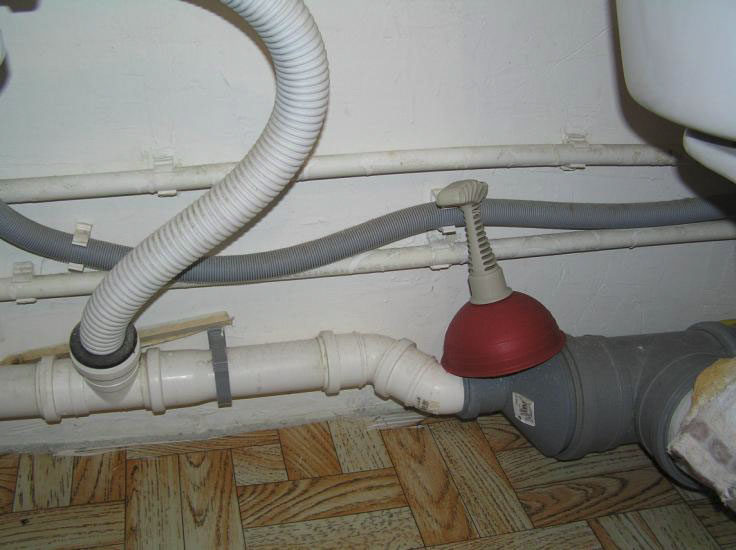

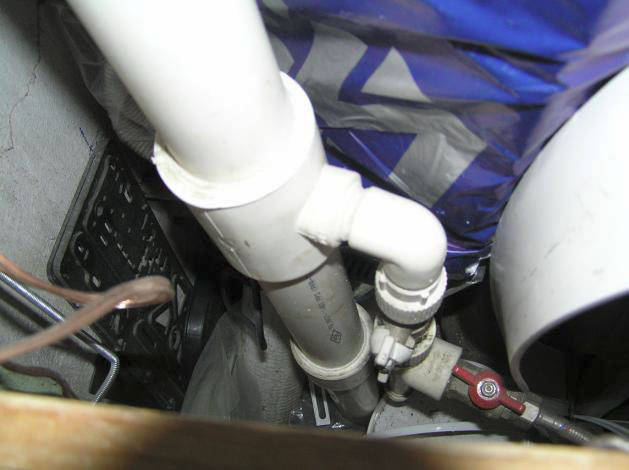

Рис. 1.24. Организация слива непосредственно в фановую трубу

1.9. Самостоятельное подключение бытовой техники к водоснабжению и водоотведению

Почти все стиральные или посудомоечные машины (далее бытовые машины – сокращенно БМ) вне зависимости от фирм-изготовителей и лейблов, имеют одинаковый принцип работы.

Вода, минуя встроенный в БМ электромагнитный входной клапан, фильтр и ниппель, поступает в накопительный резервуар. Электромагнитный клапан питается переменным напряжением осветительной сети 220 В через электронную систему управления и коммутации.

Чтобы бытовая техника (БМ) безупречно функционировала в долгосрочной перспективе, она должна быть квалифицированно подключена. БМ выпускаются во встраиваемом варианте (к примеру, в кухонный гарнитур) или в отдельном исполнении.

На примере посудомоечной машины фирмы Bosch модели SRV55T13EU производства Германии (рис. 1.25) рассмотрим метод простого подключения, которым можно пользоваться универсально – в городе и деревне, с учетом некоторых особенностей того или иного подключения, представленных в книге.

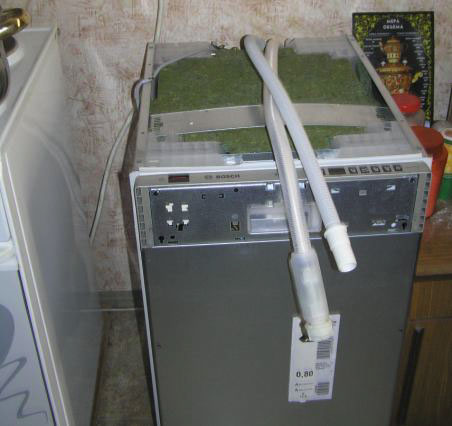

Рис. 1.25. Внешний вид посудомоечной машины Bosch SRV55T13EU

1.9.1. Подключение: общие сведения

Подключить машину можно и своими руками, следуя по рекомендуемому пути и выполняя рабочие операции в следующей последовательности:

1. Проконтролировать внешний вид при получении (доставке).

2. Установить посудомоечную машину в выбранном месте (недалеко от места подачи и слива воды).

3. С помощью сливного шланга подключить к системе канализации (слива).

4. Подключить к гидроконтуру централизованного водопровода (в деревне к контуру подачи воды).

5. Подключить к осветительной сети 220 В (с заземляющим контуром) и отдельным предохранителем-автоматом на 10–13 А. Автоматический предохранитель-выключатель (рис. 1.26) должен срабатывать при появлении тока утечки и иметь на корпусе соответствующее обозначение.
