Рис. 1.26. Рекомендуемый автоматический предохранитель-выключатель с функцией срабатывания защиты при появлении токов утечки; устанавливается на каждый провод

1.9.2. Подключение к электросети

Поскольку мощность посудомоечной машины, потребляемая от сети в процессе ее работы, достаточно велика – до 2,3 кВт, электрическое подключение производят к специально заземленной розетке (рис. 1.27).

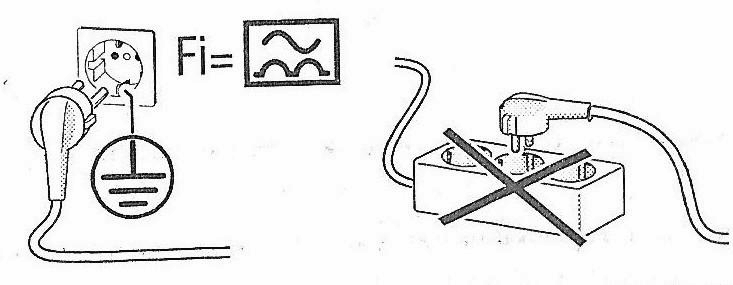

Рис. 1.27.

Правильное (слева) и неправильное (справа) подключение посудомоечной машины к осветительной сети с напряжением 220 В

Практическое подключение к розетке, как и особенности выбора включателей автоматов для мощных нагрузок, каковыми без сомнения являются рассматриваемые БМ, более подробно рассмотрено далее в главе 3 (Электрика). Здесь же я остановлюсь лишь на нескольких значимых моментах, которые обойти нельзя.

Заземляющий провод (по правилам электробезопасности он должен быть желто-зеленого цвета и сечением не менее 2,5 мм2) проводят самостоятельно.

1.9.3. Подключение по гидроконтуру

Посудомоечная машина фирмы Bosch SRV55T13EU имеет автоматический электромагнитный клапан, который программно управляется центральным процессором машины, пропуская от водопровода воду в рабочую камеру и к нагревательному элементу (ТЭНу).

Электромагнитный клапан системы Aqua-Stop Bitron представлен на рис. 1.28.

На рис. 1.29 он же показан в разобранном виде.

Ответная часть к нему должна иметь наружную резьбу диаметром 26,4 мм (рис. 1.30).

Этот клапан имеет свои особенности: внутри подающего шланга (отстает от посудомоечной машины на 2,5 м) находятся соединительные провода.

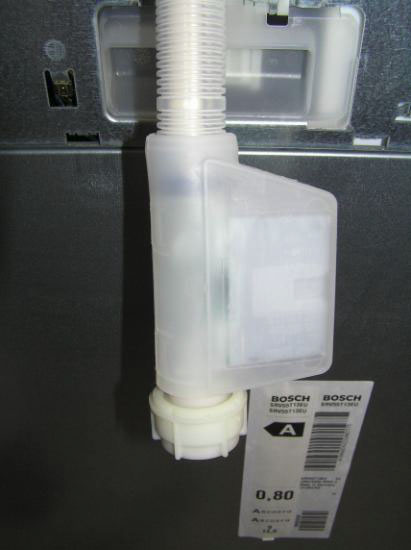

Рис. 1.28. Электромагнитный клапан системы Aqua-Stop

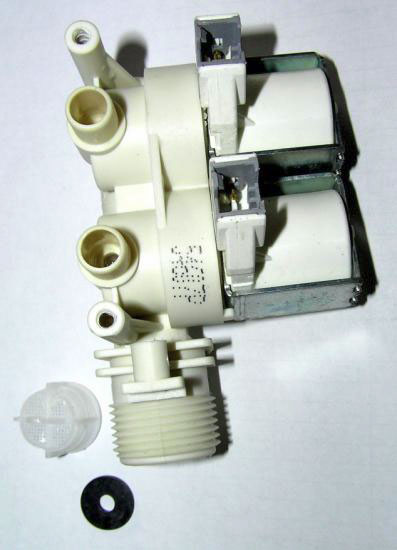

Рис. 1.29. Входной электромагнитный клапан в разобранном виде

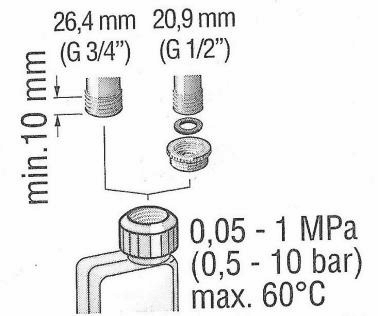

Рис. 1.30. Иллюстрация подключения входящего водопроводного шланга к элекромагнитному клапану

Как правило, подводной шланг с электромагнитным клапаном подключают к холодному водоснабжению. Тем не менее, полезно знать, что данный электромагнитный клапан рассчитан на температуру воды +25…+70 oС, причем при входной температуре +60 oС время работы стиральной машины будет меньше (за одну мойку) из-за того, что нет затрат времени на нагрев воды ТЭНом в рабочей камере, а при температуре менее +60 oС – больше (см. табл. 1.1 в разд. 1.9.4).

Внутренним нагревателем (ТЭНом) посудомоечной машины температура воды в рабочей камере обеспечивается до +65 oС (в зависимости от установленной программы).

Посудомоечная машина может работать и в полуавтоматическом режиме, если не оснащена электромагнитным клапаном Aqua-Stop, если давление в гидроконтуре мало (менее 0,5 бар), если вода поступает в машину самотеком (деревенский вариант). В последнем рассмотренном случае управление подачей воды выполняют вручную путем открывания/закрывания водопроводного крана.

Если напор воды недостаточен или она не поступает вовсе, на индикаторе светится сегмент «Проверьте подачу воды». Это

может быть в следующих случаях:

закрыт водопроводный кран;

отключили воду до квартиры;

сильно перегнут гибкий входной шланг гидроконтура;

засорился фильтр в электромагнитном клапане (рис. 1.31).

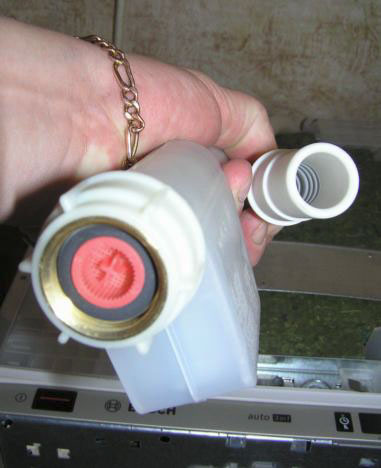

Рис. 1.31. Вид на встроенный фильтр в электромагнитном клапане

Для локализации неисправности потребуется отключить электропитание посудомоечной машины, прекратить подачу воды, открутить электромагнитный клапан в месте соединения со шлангом подачи воды из квартирного (домового) гидроконтура, вынуть фильтр из электромагнитного клапана Aqua-Stop и прочистить его. Затем все установить на места в обратном порядке, подключить воду и питание БМ.

Внимание, важно! Никогда не перерезайте этот шланг и не погружайте в воду пластмассовый корпус электромагнитного клапана. Во избежание аварии по электросети и протечек прокладывайте входные и сливные коммуникации так, чтобы шланги не перегибались и не соседствовали с нагревательными элементами. Лучше всего эти технические коммуникации маскировать твердыми пластиковыми «фальшпанелями», чтобы предупредить даже маловероятное воздействие на них детей или домашних животных. Если посудомоечная машина установлена на даче и работает в условиях перепада температур, следите за тем, чтобы после эксплуатации внутри рабочей камеры и в шлангах (как входном, так и в сливном) не оставалось воды (чтобы не замерзала зимой). Чтобы слить остатки воды, закройте водопроводный кран (отключите входной контур), отсоедините подающий шланг и дайте воде стечь. Так вы надолго обезопасите себя и сохраните свою посудомоечную машину.

Некоторые технические характеристики и требования к установке БМ

Перечислю некоторые технические характеристики и требования к установке бытовой машины (БМ):

напряжение питания электромагнитного клапана 220–240 В, 50/60 Гц;

потребляемая мощность БМ до 2,3 кВт;

минимальное водяное давление во входном контуре 0,5 бар (0,05 МПа);

максимальное водяное давление 10 бар (1 МПа);

при повышенном гидравлическом давлении перед краном или электромагнитным клапаном устанавливают дополнительный редукционный клапан;

минимальный объем подаваемой воды 10 л/мин.

Последовательно рассмотрим подключение к посудомоечной машине подводного (входящего) и выходного (сливного) шлангов.

Подключение подводного (входящего) шланга к канализационным коммуникациям

Со стороны водопроводной трубы подключение резьбовое, с помощью переходного шланга; оно представлено на рис. 1.32.

На рис. 1.33 проиллюстрированы виды подключений и размеры некоторых соединительных элементов для подводного и сливного шлангов.

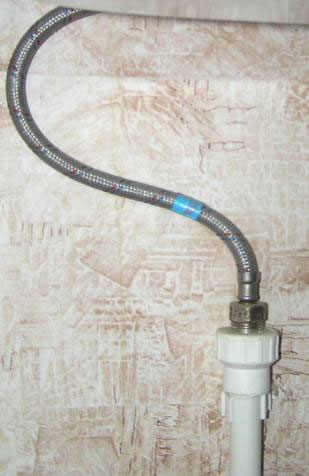

Рис. 1.32. Резьбовое подключение входного гидроконтура с помощью переходного шланга

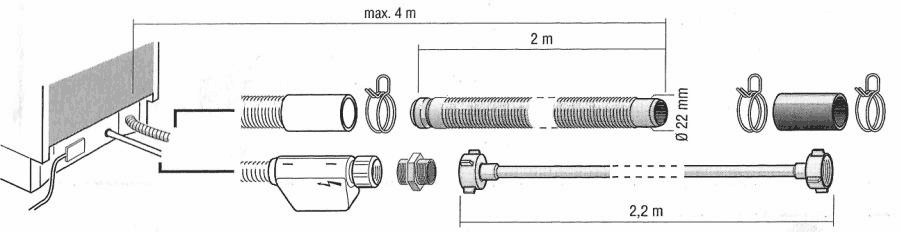

Рис. 1.33. Виды подключений и размеры некоторых соединительных элементов для подводного и сливного шлангов
