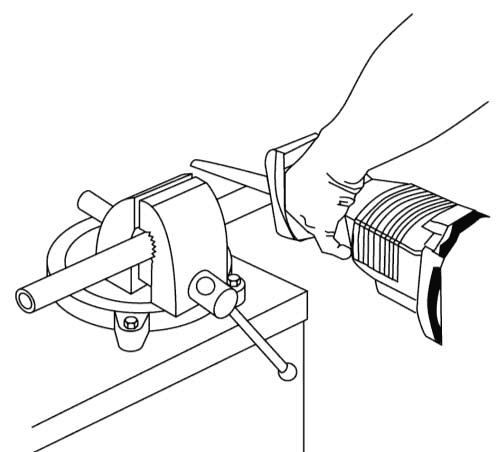

Рис. 5.7. С помощью сабельной пилы можно разрезать любую металлическую трубу. Для этого надо выполнить следующие действия:

1. Зафиксируйте трубу в трубных или верстачных тисках.

2. Используйте металлорежущие полотна.

3. Установите полотно на линию разреза трубы.

4. Крепко прижмите режущее основание полотна к трубе.

5. Включите пилу и выполните разрез

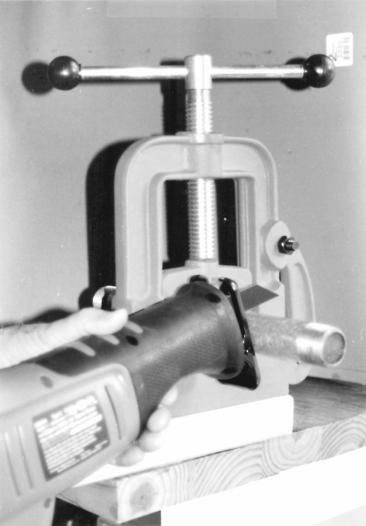

Рис. 5.8. Беспроводная сабельная пила – идеальный инструмент для резанья

В труднодоступных местах хорошо применять мини-ножовку, изображенную внизу на рис. 5.1, а. Обычная ножовка пригодится вам для разрезания трубы в тисках. Один из авторов, однако, убедился, что идеальной пилой для труб является сабельная электропила (рис. 5.7). Этот автор предпочитает аккумуляторную сабельную пилу, изображенную на рис. 5.8. Шнуры и розетки не мешают работе, а металлическое режущее полотно пилы с мелким зубом позволяет сделать гладкий разрез. Аккумуляторная сабельная пила немного меньше своей обычной копии, что позволяет довольно легко ее переносить и работать в труднодоступных местах.

После того как вы отрезали кусок нужной длины, убедитесь, что ни снаружи, ни внутри трубы не осталось заусенцев (рис. 5.9). Затем проверьте длину. У вас в запасе должно остаться от ¹/₁₆" до ¹/₈" (от 1,5 до 3 мм).

Для более прочного соединения необходимо покрыть внешнюю поверхность трубы и внутреннюю поверхность фитинга очень тонким слоем припоя перед их соединением. Этот процесс называется лужением. Если наносимый слой толстый и бугристый, то вы не сможете соединить детали. Чтобы исправить это, нужно убрать избыток припоя салфеткой, пока он еще находится в расплавленном состоянии. После этого на трубе останется очень тонкий слой припоя.

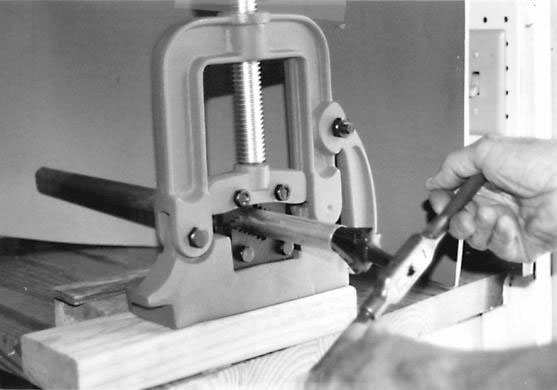

Рис. 5.9. Большая трубная развертка для снятия заусенцев применяется для труб большого диаметра. Для обработки внешней поверхности используется напильник

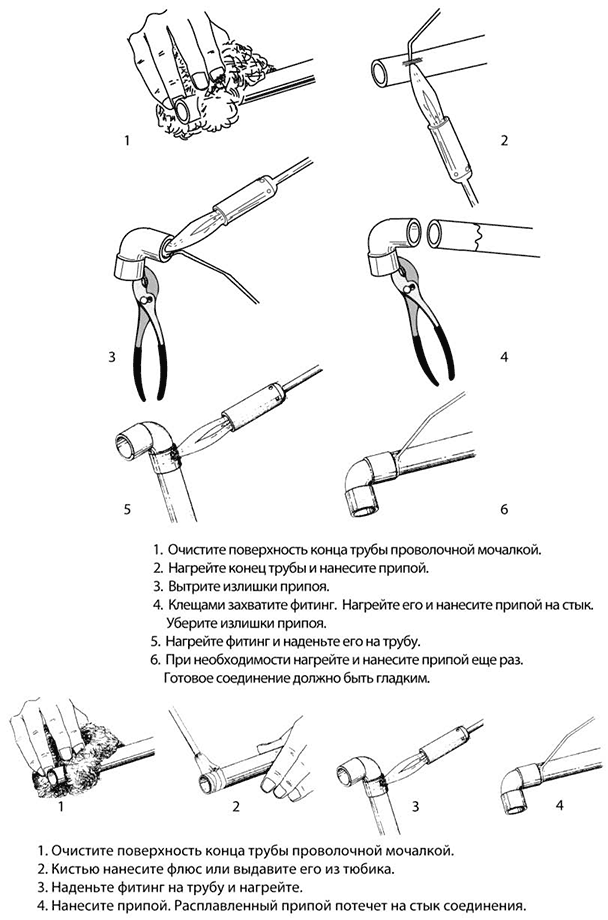

Рис. 5.10. Два метода пайки медных труб: соединение медных луженых труб (а); соединение без предварительного лужения (б)

Возможно, самым удобным вариантом будет применение специальной смеси для пайки, содержащей измельченный в порошок припой в густом флюсе. Флюсом называется жидкость или паста, необходимая для очистки поверхности металла от окисла при пайке. Важно применять нужный тип флюса. Вместо лужения достаточно намазать обе детали флюсом перед сборкой. После сборки луженого или обработанного смесью соединения его необходимо нагреть, чтобы расплавить припой. При этом можно добавить еще припоя, как это показано на рис. 5.10.

Медные трубы можно также паять, не применяя лужение. Паяные соединения просто покрываются флюсом и собираются. Припой добавляется снаружи и стекает в место соединения. Это простейший метод, который хорошо работает.

Лужение – это лучший способ подготовить соединение к пайке, однако для его использования требуется опыт и навыки. Когда вы беретесь за новую работу, неплохо было бы потренироваться на коротких отрезках труб перед тем, как взяться за настоящие.

Трубы в старых сантехнических системах паялись с использованием обычного припоя, который представляет собой соединение свинца и олова. Однако свинец – это токсичное вещество и в некоторых случаях может привести к отравлению. Для того чтобы предотвратить отравление свинцом, в настоящее время применяется бессвинцовый припой.

Оба вида припоя легко купить в строительных магазинах. Использовать можно любой припой, но выбранному припою должен соответствовать подходящий флюс.

Работа с гибкими медными трубами

Как было сказано ранее, гибкие (или мягкие) медные трубы продаются в бухтах различной длины. Поскольку материал очень мягкий, то вы можете вручную выгнуть плавные дуги из труб. Но не пытайтесь согнуть трубу под острым углом вручную. Она обязательно сомнется, что уменьшит подачу воды. Для острых углов используйте трубогибы.

Сначала рассчитайте метраж, который вам необходим. Затем приобретите бухту, которая будет на несколько футов длиннее (1 фут = 30,48 см), чем вам нужно, на всякий случай. Также было бы неплохо слегка согнуть трубу в нескольких местах, чтобы в трубопроводе оставался некоторый резерв. Таким образом вы предусмотрите запас для расширения и сжатия его, а также запас для возможных изменений. Далее выполните необходимые изгибы трубы, используя какой-либо тип трубогиба. В главе 4 вы можете найти некоторые идеи по этому поводу. На рис. 5.11 показано применение нескольких инструментов для гибки труб.

а

б

в

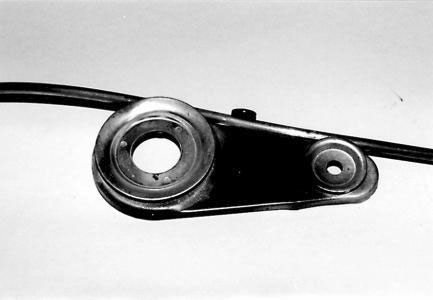

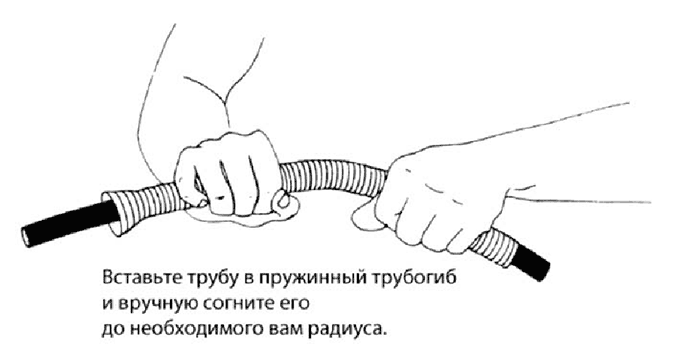

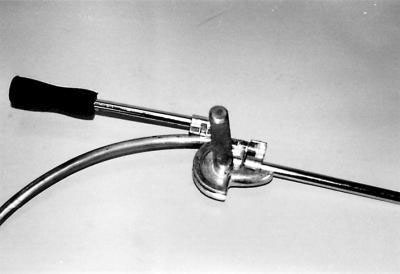

Рис. 5.11. Способы гибки мягких медных труб: гибка с помощью трубогиба для гибких труб (а); рычажного трубогиба (б); пружинного трубогиба (в)

Для гибких медных труб не требуется большого количества фитингов. Вы просто огибаете трубами углы по пути от источника к сантехническому прибору. Фитинги вам будут нужны только с двух сторон трубы. Тем не менее имеются фитинги, например Т-образные, которые нужны в случаях, когда ваша труба не проходит напрямую из одного места в другое.

Для резки гибких труб, так же как и для резки жестких медных труб, лучше всего использовать труборез (см. рис. 5.3). Следует убрать заусенцы с отверстия либо специальным разверточным инструментом, либо остроконечным лезвием на труборезе (см. рис. 5.4).

Для работы с мягкими медными трубами применяются два типа фитингов. Первый – это компрессионный фитинг, изображенный на рис. 5.12. Для установки фитинга наденьте на конец трубы стяжную гайку и уплотнительное кольцо.

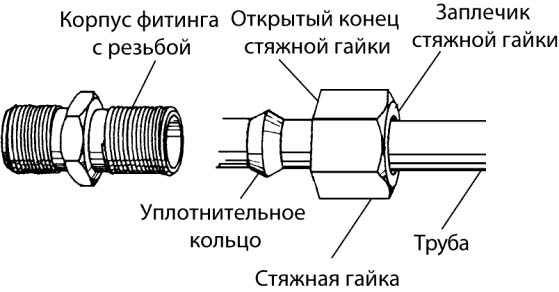

Рис. 5.12. Компрессионный фитинг

Затем вставьте конец трубы в корпус фитинга с резьбой, надвиньте уплотнительное кольцо и гайку на фитинг и затяните. Под действием туго затянутой гайки уплотнительное кольцо деформируется, тем самым создавая герметичное уплотнение. Чтобы выполнить уплотнение резьбового соединения, можно использовать тефлоновую ленту или проверенную пасту. Но помните, что паста, предназначенная для резьбовых соединений оцинкованных труб, может не подходить для применения с латунными, медными или пластиковыми трубами.

Иногда вам может встретиться фитинг с разрезным уплотнительным кольцом. То есть кольцо в таких фитингах разрезано намеренно и не является цельной деталью. Никогда не используйте такой фитинг для водопроводных систем под давлением. Они были созданы для использования в системах природного газа, где нормальное давление составляет лишь 4–6 фунтов/дюйм2 (0,28—0,42 кг/см2), а не 50–80 (3,5–5,6 кг/см2), как в водопроводных системах.

Второй тип фитинга с развальцовкой трубы многие считают более надежным, чем компрессионный. Его конструкция немного сложнее, и требует применения специальных инструментов. На рис. 5.13 показано, как установить такой фитинг.
