Современный квартирный сантехник

Рис. 6.12. Стандартный кран со смесителем с одной рукояткой

Протечки у основания излива крана. Кухонные краны протекают и по другой причине. У большинства кухонных кранов имеется излив, который можно поворачивать из стороны в сторону. Протечки вокруг основания излива происходят из-за изношенных или неподжатых кольцевых уплотнительных прокладок (рис. 6.13). Если протечка наблюдается только в одном месте, попробуйте затянуть круглую стопорную гайку вверху крана. Чтобы не повредить при этом гайку, наверните на губки ваших клещей 2–3 слоя изоленты или липкой ленты, как это показано на рис. 6.14, б. Если после затяжки гайки течь не прекратилась, то следует заменить кольцевые уплотнительные прокладки. Их обычно две, одна вверху и одна внизу.

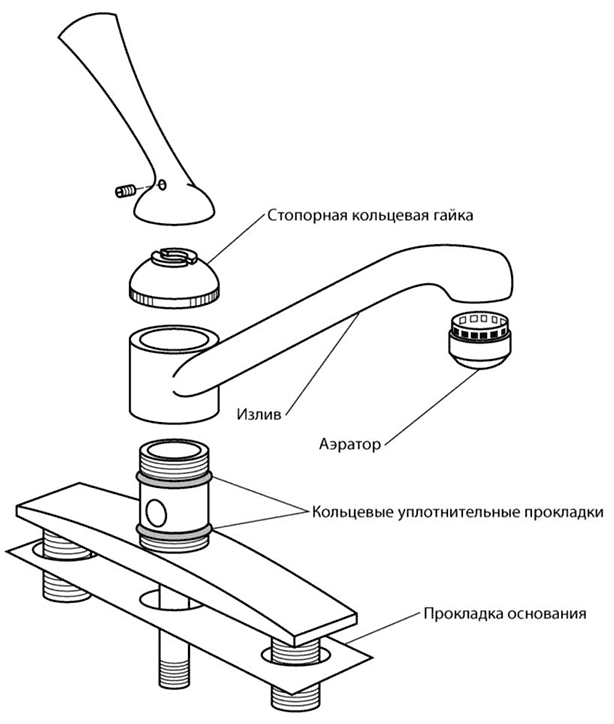

Рис. 6.13. Протечки у основания излива крана можно устранить, затянув стопорное кольцо

Если же течь происходит из излива крана, то это означает неисправные прокладки в самом кране. Для устранения этой неполадки следует заменить либо картридж целиком, либо отдельные прокладки.

Картриджные смесители. Картриджи для смесителей с одной рукояткой на самом деле аналогичны двухпроходным шаровым вентилям. В шаре имеется одно отверстие для горячей воды и одно – для холодной. Шток вентиля или картриджа поворачивается то в одну, то в другую сторону, благодаря чему отверстия вентиля совпадают с впускными отверстиями. Выполняя ремонт, в первую очередь перекройте вентили горячей и холодной воды.

Для замены картриджа, изображенного на рис. 6.14, а, сначала подденьте декоративный колпачок и отвинтите винт ручки от штока (рис. 6.14, б). Не забудьте перекрыть как горячую, так и холодную воду.

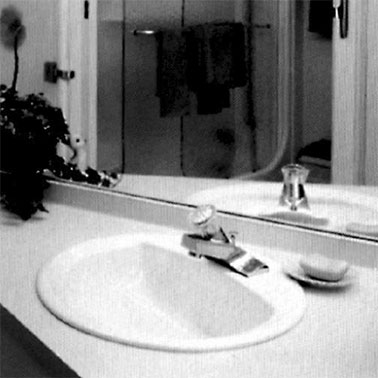

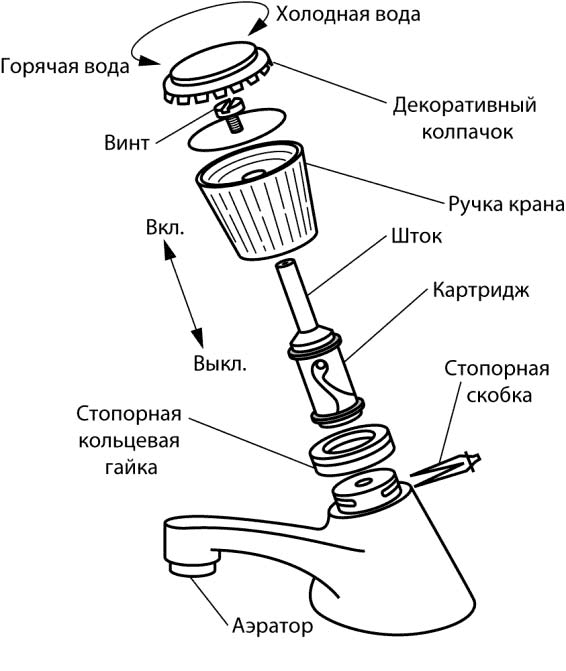

Рис. 6.14, а. Стандартный кран с картриджным смесителем с одной рукояткой

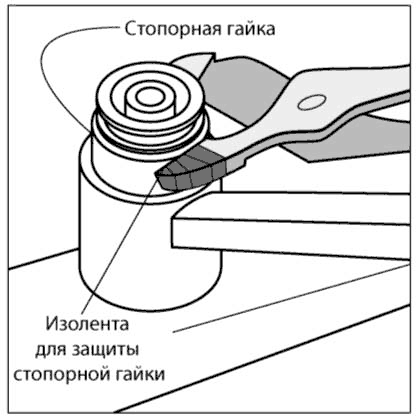

Рис. 6.14, б. Снимите ручку крана и отвинтите стопорную кольцевую гайку. Намотайте изоленту на губки клещей

Затем с помощью переставных клещей открутите пластиковую стопорную кольцевую гайку. Вам также может встретиться и стопорная скобка. Ее тоже снимите (рис. 6.14, в). Затем ухватите шток картриджа клещами и потяните его, вытаскивая из корпуса (рис. 6.14, г). Если вы еще не вынули весь картридж целиком, вытащите его.

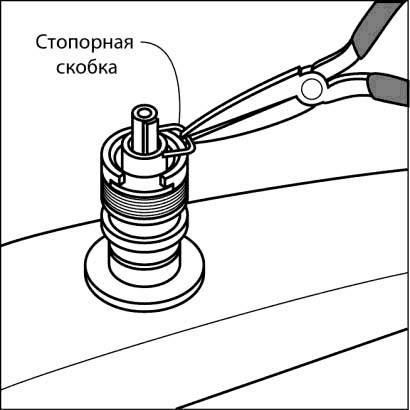

Рис. 6.14, в. Снимите стопорную скобку

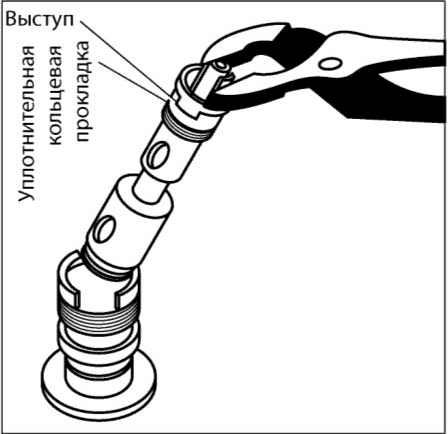

Рис. 6.14, г. Вытащите картридж с помощью переставных клещей

Перед тем как установить новый картридж, необходимо проверить следующее. В большинстве смесителей картриджного типа имеется выемка или паз, для того чтобы правильно устанавливать картридж (рис. 6.14). Поставьте на картридже отметку в этом месте. Затем установите новый картридж на место. Соберите кран, выполняя обратный порядок действий.

Пока ваш смеситель находится в разобранном виде, было бы неплохо заменить и две кольцевые уплотнительные прокладки излива. Поднимите вверх и снимите излив. Удалить кольцевые уплотнительные прокладки можно, поддев их небольшой отверткой или ножом. Осторожно поставьте новые кольцевые уплотнительные прокладки и установите излив на место.

Смесители шарового типа. Особенностью смесителей шарового типа является пластиковый шар с двумя отверстиями. Эти отверстия предназначены для двух впускных каналов, одного для горячей и другого для холодной воды. У каждого впускного канала в корпусе вентиля имеется пружина и уплотнение. Уплотнения, изготовленные из неопрена, со временем изнашиваются. Перед началом ремонта такого крана, конечно же, необходимо перекрыть вентили для подачи горячей и холодной воды.

Имбусовым шестигранным ключом открутите крепежный винт ручки, изображенный на рис. 6.15. Снимите ручку, под которой находится колпачок. Оберните клещи изолентой и отвинтите стопорную кольцевую гайку. Затем снимите кулачок, прокладку и шарик. Проверьте, не поврежден и не изношен ли шар. Затем с помощью тонкогубцев удалите уплотнения клапана и пружины. У вас должно оказаться два уплотнения и две пружины, для горячей и холодной воды.

Поскольку в шарике редко бывают повреждения, в большинстве магазинов продаются наборы лишь с уплотнениями и пружинами. Кроме того, в магазинах можно найти и наборы для ремонта шарика. В некоторых случаях вам придется купить набор для замены уплотнений и шарика, если по отдельности они не продаются.

Установите новые пружины и уплотнения вентиля. Затем вставьте шарик, а поверх него – кулачок и кулачковую прокладку. И, наконец, установите ручку и закрепите ее крепежным винтом.

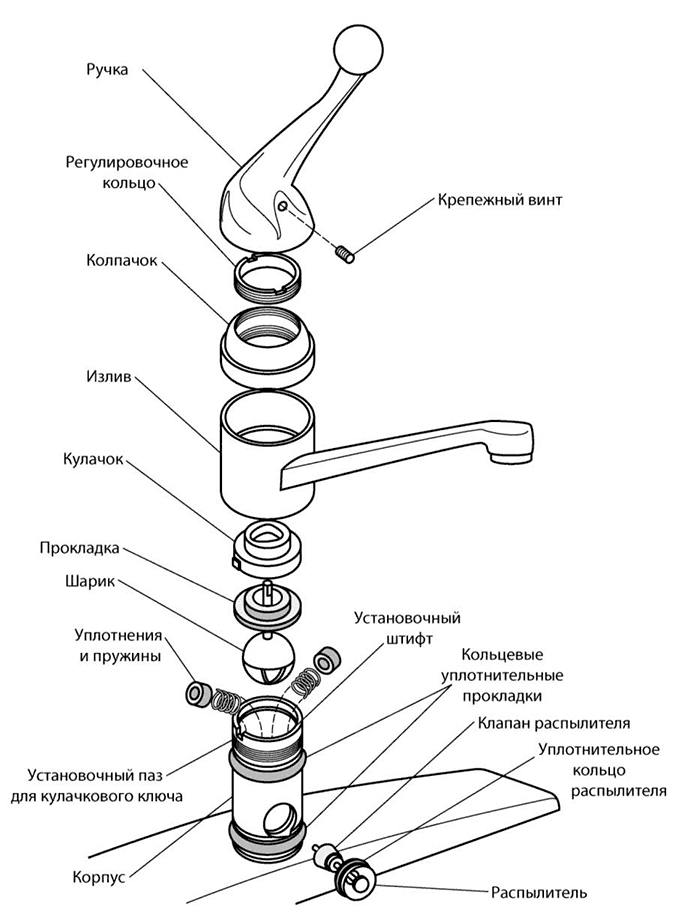

Рис. 6.15, а. Ремонт смесителя шарового типа: компоненты смесителя

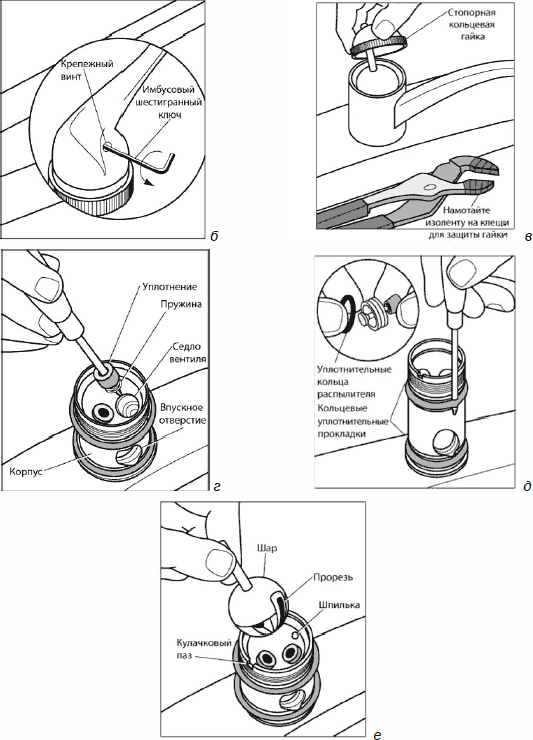

Рис. 6.15, б – е. Ремонт смесителя шарового типа: отвинтите крепежный винт и снимите ручку (б); с помощью обмотанных изолентой клещей отвинтите стопорную кольцевую гайку (в); снимите и замените изношенные пружины и прокладки (г); замените кольцевые уплотнительные прокладки на корпусе вентиля (д); соберите смеситель (е)

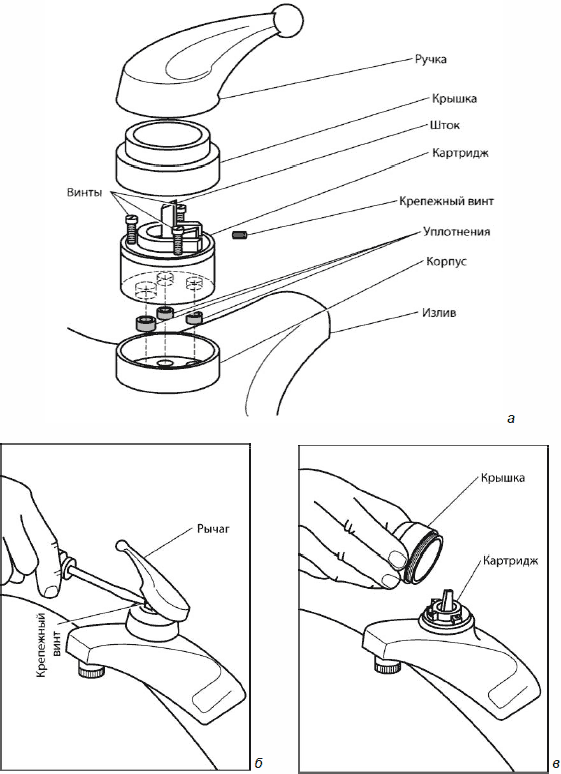

Рис. 6.16, а – в. Ремонт картриджного смесителя дискового типа: компоненты смесителя (а); поднимите ручку, ослабьте крепежный винт и снимите ручку (б); снимите крышку (в)

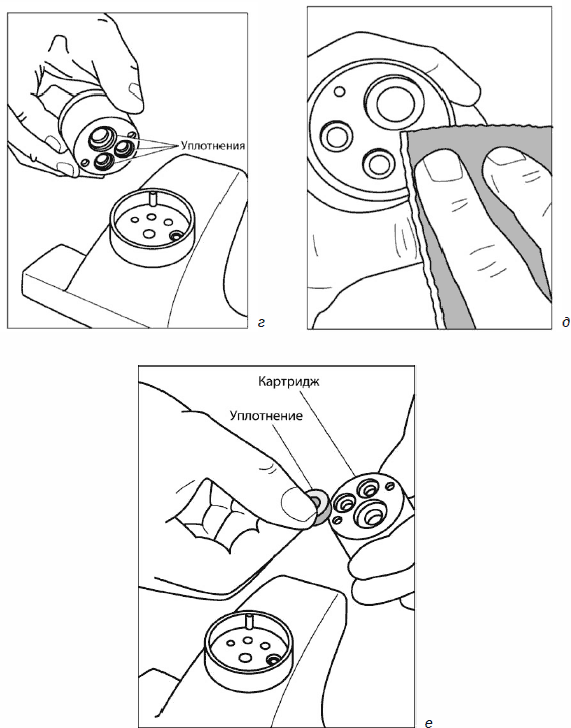

Рис. 6.16, г – е. Ремонт картриджного смесителя дискового типа: открутите винты и выньте картридж (г); уберите старые уплотнения и очистите диск картриджа (д); вставьте новые уплотнения и заново соберите смеситель (е)

Не забудьте заменить уплотнительные кольцевые прокладки в изливе, если еще не собрали кран. Для ремонта смесителя картриджного типа выполняйте те же самые действия.

Картриджный смеситель дискового типа. Ремонт картриджей обычно заключается в удалении на них извести и минеральных отложений (рис. 6.16). Прежде всего перекройте горячую и холодную воду. Затем снимите ручку. Вам понадобится открутить либо винт под декоративной крышкой, либо крепежный винт, удерживающий ручку. Осмотрите ручку и определите тип смесителя, затем снимите ее.

Открутите крышку, чтобы увидеть картридж. Картридж обычно крепится с помощью трех крепежных винтов. Отвинтите их и снимите картридж. В нижней части картриджа находится диск с тремя уплотнениями. Осторожно снимите их и осмотрите диск. Обращайтесь с ним очень осторожно, т. к. обычно диск бывает керамическим и поэтому хрупким. Если вы обнаружили на нем известь или минеральные отложения, то удалите их с помощью пластмассовой губки. Не пользуйтесь абразивами, например, шкуркой или металлической мочалкой. Как только вы очистите диск, проверьте, нет ли на нем трещин или царапин. Если трещины или царапины имеются, то вам придется заменить картридж. Если трещин нет, то ограничьтесь очисткой.
