Переливная труба выполняет две функции. Первая из них – не допустить переполнения бачка из-за неисправного поплавкового клапана. Если поплавковый клапан выйдет из строя (как это бывает достаточно часто), вода будет поступать в сливной бачок постоянно, что приведет к переливу воды через край бачка на пол. Переливная труба препятствует переливу воды. Второй функцией является направление части потока воды из трубки заполнения чаши унитаза в отверстия по внутреннему краю чаши унитаза.

Неисправности спускного рычага

Спускной рычаг является источником многих неисправностей унитаза (рис. 6.36). Цепочка, соединяющая спускной рычаг и спускной клапан, может застрять под откидной заслонкой или под резиновой «грушей» в зависимости от типа сливного бачка.

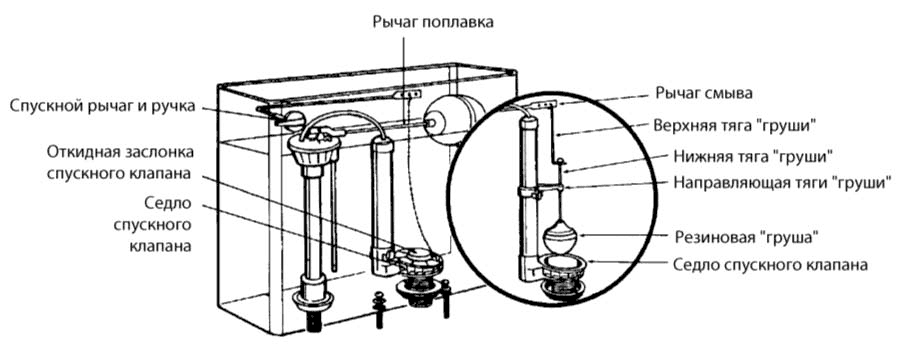

Рис. 6.36. Спускные рычаги являются причинами многих неполадок

Иногда ушко рычага может проржаветь, в результате чего цепочка просто выпадет. Чтобы отрегулировать рычаг, необходимо затянуть стопорную гайку, с помощью которой она прикручена к бачку, а также согнуть рычаг в бачке и отрегулировать цепочку.

Неисправности, связанные с поплавковым клапаном

Постоянная течь воды в унитазе может быть результатом неисправности спускного клапана, но вероятнее всего она вызвана неправильной регулировкой уровня воды или неисправностями поплавкового клапана. Существуют четыре наиболее используемых типа поплавковых клапанов: плунжерный клапан, картриджного типа (беспоплавковый), мембранный клапан и чашечный клапан.

Плунжерный поплавковый клапан. Один из старейших типов клапанов представляет собой соединение из латуни, приводимое в действие поплавком на конце тяги (рис. 6.37). Такая система позволяет осуществлять ремонт клапана. Плунжерный клапан представляет собой разновидность проходного запорного вентиля и содержит прокладки вокруг штока и в седле клапана, которые можно при необходимости легко заменить. Ремонт такого клапана аналогичен ремонту любого проходного запорного вентиля. Перекройте воду, снимите верхнюю часть узла, замените прокладки и т. д.

Для регулировки уровня воды вам понадобится согнуть рычаг, удерживающий поплавок (см. рис. 6.37, б). В большинстве смывных бачков на задней стенке имеется отметка соответствующего уровня воды. Если установлен слишком высокий уровень, то вода будет выливаться через переливную трубу и постоянно вытекать из бачка. Если установленный уровень воды будет слишком низок, то вода при сливе не будет полностью смывать отходы.

Беспоплавковый клапан картриджного типа. Он представляет собой небольшой пластиковый картридж, расположенный в нижней части бачка. В рабочем состоянии картридж полностью погружен в воду. Картридж можно настраивать в зависимости от уровня воды с помощью регулировочного винта, как это показано на рис. 6.38.

Если установка уровня воды не разрешит ваши проблемы, вам следует заменить клапан. Учитывая, что большинство стандартов более не разрешают установку таких картриджей, вам придется заменить его другим подходящим типом клапана.

а

б

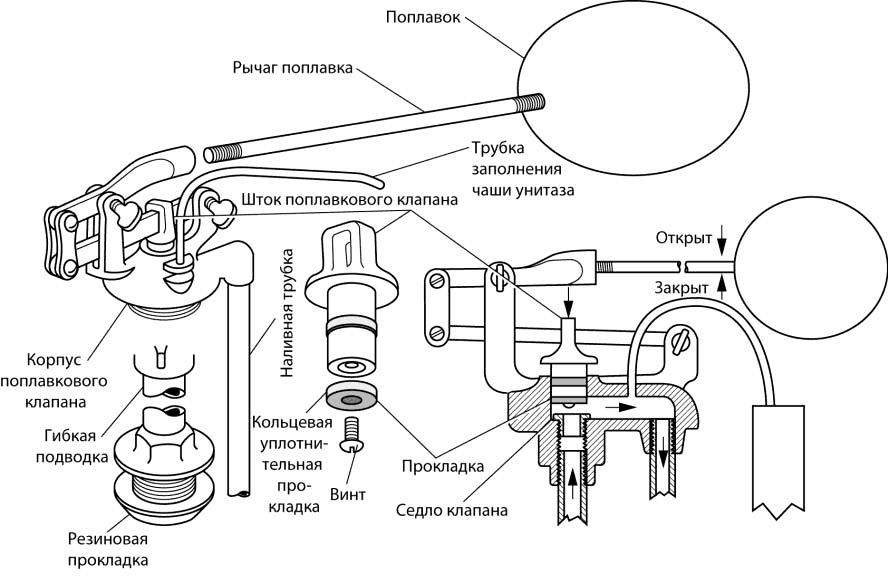

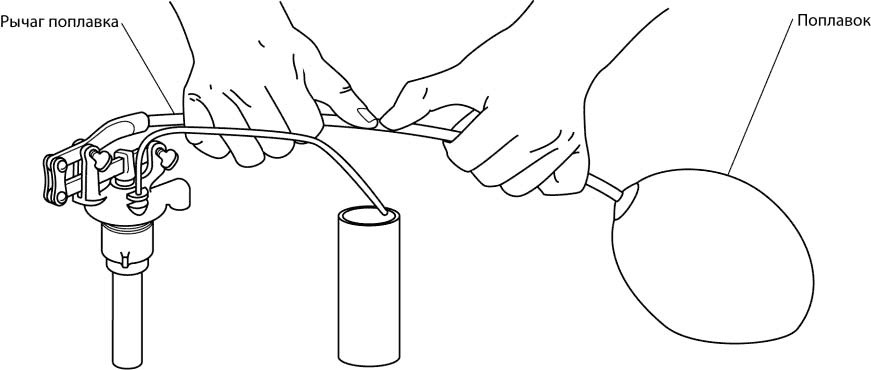

Рис. 6.37. Стандартный плунжерный поплавковый клапан (а). Регулировка уровня воды в бачке производится сгибанием рычага поплавка (б)

Рис. 6.38. Клапан картриджного типа без поплавка

Мембранный клапан. Этот тип клапана, изображенный на рис. 6.39, когда-то изготавливался из латуни. Их можно встретить и сейчас. В настоящее время большинство таких клапанов производится из пластика. В техническом смысле оба типа клапанов подлежат ремонту, но запасные части к ним найти проблематично. Их можно приобрести лишь в крупных строительных магазинах. В обычном хозяйственном магазине или универмаге вы их вряд ли найдете. Пластиковые мембранные клапаны немного дороже чашечных поплавковых клапанов, поэтому их обычно заменяют.

Чашечный поплавковый клапан. Этот тип клапана, изображенный на рис. 6.40, становится все более распространенным. Он недорогой, надежный и легко заменяемый. Положение поплавка (а также уровень воды в бачке) регулируется с помощью пружинного зажима на тяге. Если подобное устройство выйдет из строя, вода будет постоянно вытекать из бачка. Вода может вылиться с обеих сторон устройства или вытекать из отверстий в нижней части устройства.

Теоретически такие клапаны подлежат ремонту, но детали к ним очень трудно достать. Таким образом, когда клапан выходит из строя, его следует заменить.

а

б

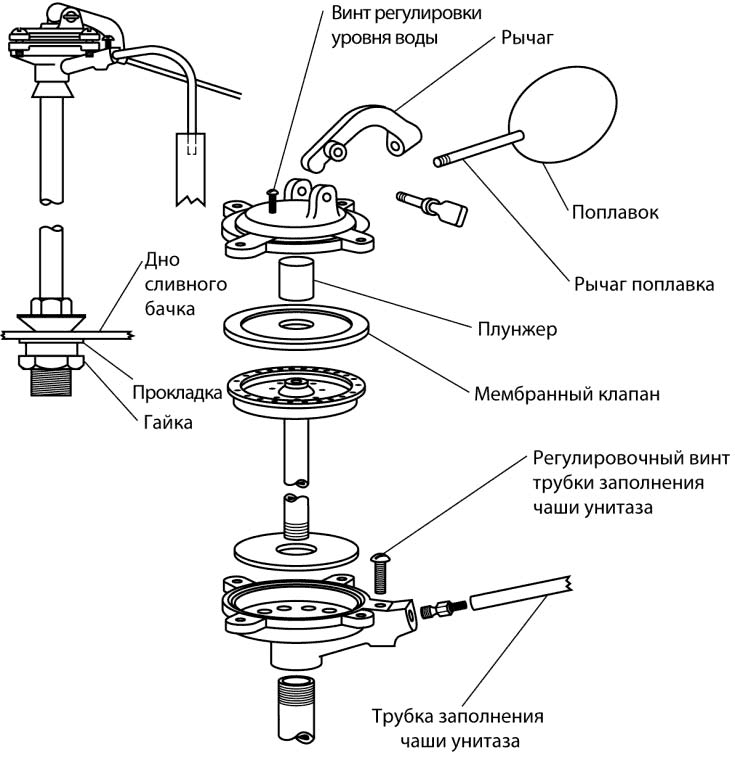

Рис. 6.39. Мембранный клапан: покомпонентное изображение (а); регулировка в смывном бачке (б)

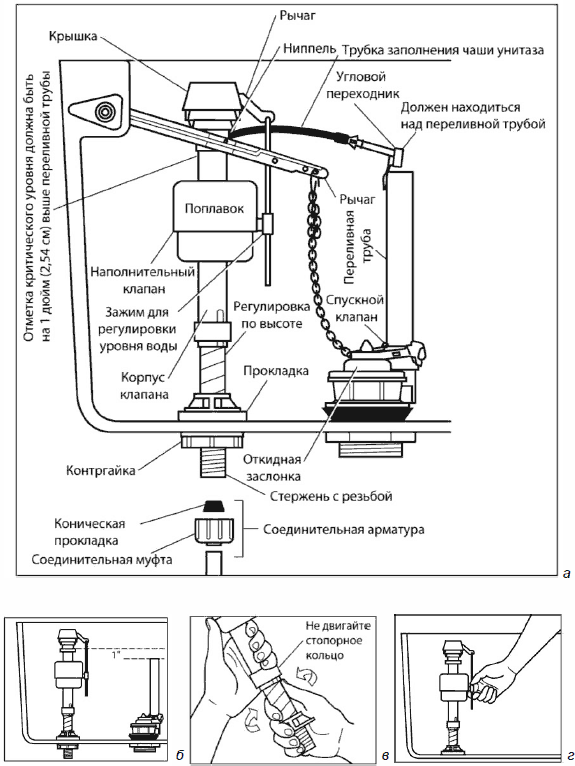

Рис. 6.40. Чашечный клапан очень распространен в настоящее время (а). Его высота может регулироваться (б) и (в). С помощью зажима регулируется уровень воды (г)

Замена поплавкового клапана. Для замены поплавкового клапана любого типа используют один и тот же порядок действий. Сначала с помощью запорного вентиля перекройте воду. Смойте воду в унитазе, при этом удерживайте спускной рычаг до тех пор, пока вода не перестанет течь из сливного бачка. Затем снимите крышку бачка и уберите ее в надежное место, поскольку она достаточно хрупкая. Губкой промокните воду, оставшуюся в бачке. Затем отсоедините гибкую подводку, как это показано на рис. 6.41, отвинтив соединительную муфту подводки от штока клапана сливного бачка. Затем открутите крепежную гайку, удерживающую клапан. Снимите трубку заполнения чаши унитаза и вытащите старый клапан.

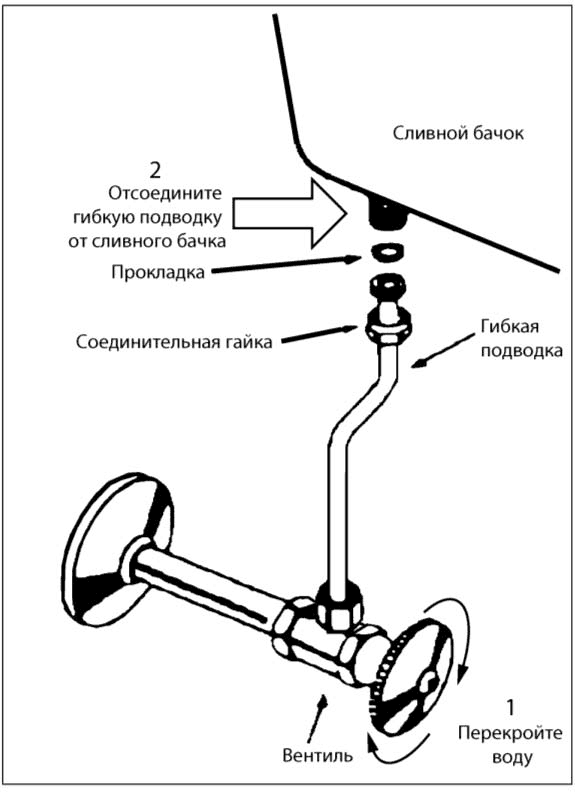

Рис. 6.41. Перед заменой клапана перекройте воду и отсоедините гибкую подводку от сливного бачка

Для того чтобы установить новый клапан, наденьте новую коническую прокладку на шток клапана. Прокладку следует надевать заостренным концом вниз. Затяните ее с помощью крепежной гайки и подсоедините гибкую подводку. Затем подсоедините трубку заполнения чаши к переливной трубе. Если вы забудете это сделать, вода будет выплескиваться.

Как только вы все собрали, включите воду и проверьте, нет ли где-либо протечек. Затяните все соединения, где вы заметили протечки. Затем отрегулируйте уровень воды в бачке и два-три раза смойте воду, чтобы проверить работу унитаза. Как только вы настроите нужный уровень воды, и при этом не будет протечек, установите на место крышку смывного бачка.

Неисправности спускного клапана

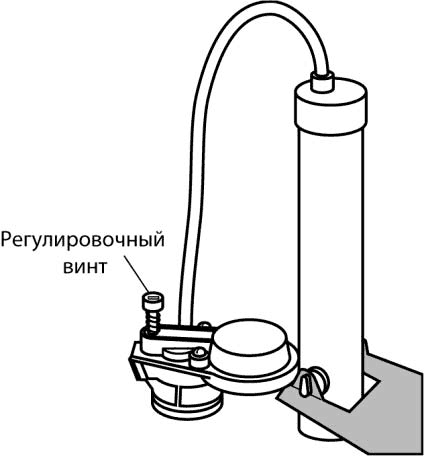

Самая распространенная причина неисправностей спускного клапана связана с износом груши и неплотным ее контактом с отверстием седла. Из-за этой неисправности поплавковый клапан закрывается с перебоями. Также при этом возможен звук текущей воды. Основой спускного клапана является заслонка или резиновая «груша», изображенная на рис. 6.42. Чтобы проверить ее работу, перекройте подачу воды и смойте воду в унитазе. Затем проверьте, нет ли на «груше» неровных краев или трещин. Если они имеются, просто замените ее. Обычно при этом проблема решается.
