Современный монтаж электропроводки и теплых полов

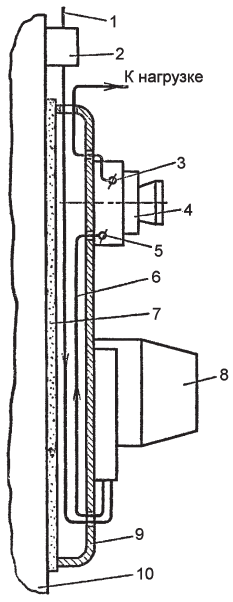

Рис. 25. Подсоединение квартирного щитка: 1 – провода ввода; 2 – отключающий аппарат; 3 – винт отходящей линии; 4 – предохранитель; 5 – винт центрального контакта; 6 – провод от счетчика к предохранителям; 7 – асбестовая прокладка; 8 – счетчик; 9 – корпус щитка; 10 – деревянное основание

Щиток устанавливают на стене, имеющей жесткую конструкцию, в местах, удобных для доступа и обслуживания. Он должен располагаться в стороне от зоны возможных механических воздействий (открывающихся дверей, ставен и т. п.) и от трубопроводов отопления, водопровода, газопровода, не ближе чем на расстоянии 0,5 м.

Щиток крепят на прочном основании строго вертикально с уклоном не более 1°. Расстояние от пола до коробки зажимов счетчика должно быть в пределах 0,8–1,7 м.

При установке квартирного щитка в местах, где возможно его повреждение, например под лестницами, щиток помещают в шкаф с окошком для счетчика или в нишах.

Плавкий предохранитель – один из наиболее распространенных аппаратов защиты. Для бытового потребления плавкие предохранители оформляют в виде однополюсных резьбовых предохранителей с резьбой Е27. Предохранитель состоит из двух основных частей (рис. 26 а): основания прямоугольной формы и ввертываемого цилиндрического корпуса с плавкой вставкой. Основание устанавливается на щитке в цепи фазного провода. К зажиму, связанному с центральным контактом, подключают провод, идущий от клеммы (2) счетчика; к зажиму резьбовой части – провод, идущий к нагрузке. Плавкая вставка помещена в фарфоровый цилиндр с двумя металлическими колпачками со стороны торцов. Вставку устанавливают в цилиндрический корпус, который ввертывают в основание.

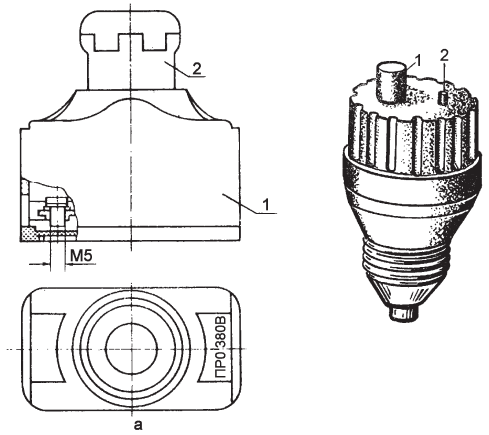

Рис. 26. Аппараты электрозащиты: а – предохранитель серии ПРС: 1 – основание предохранителя; 2 – ввертываемый цилиндрический корпус с плавкой вставкой; б – автоматический выключатель ПАР-6,3 (ПАР-10): 1 – кнопка включения; 2 – кнопка отключения

Плавкие вставки для предохранителей выпускаются на номинальный ток 6,3; 10; 16; 20 и 25 А.

Автоматические выключатели. Для применения в квартирных щитках с плавкими вставками разработаны автоматические выключатели типа ПАР на 6,3 и 10 А с присоединительными размерами, такими же, как и резьбовых предохранителей (рис. 26 б). В отличие от плавких вставок автоматический выключатель после срабатывания снова готов к работе. Чтобы его включить, достаточно нажать кнопку большого диаметра, а нажав кнопку маленького диаметра, можно отключить цепь. Эти автоматы имеют комбинированный расцепитель: электромагнитный – для мгновенного отключения коротких замыканий, и тепловой – для отключения перегрузок.

На квартирных щитках применяют также однополюсные автоматические выключатели А3161 или АБ-25 с тепловыми расцепителями на 15, 20 или 25 А или же АЕ1111 с комбинированными расцепителями на токи от 6,3 до 25 А.

В настоящее время промышленностью выпускаются вводные квартирные щитки разных модификаций и типов (ЩК, ЩО, ШКИ и др.)

Щитки могут быть открытого и закрытого исполнения, соответственно для установки на стене или в нишах. Их комплектуют предохранителями на одну, две группы или однополюсными автоматическими выключателями на две или три группы. Габариты щитка – 260x150x129 мм. Автоматы и счетчик закрыты пластмассовым корпусом (крышкой) с окошком для счетчика и отверстием для ручек управления автоматами. Крышка установлена на боковых защелках и легко снимается. Конструкция щитка допускает ввод и вывод проводов сверху или снизу, предусмотрена возможность их пломбирования.

Желательно магистральную линию штепсельных розеток и цепь освещения запитывать от разных предохранителей или автоматических выключателей. Этим достигается сохранение освещения в домике при перегрузке в линии штепсельных розеток.

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке – пломбу энергоснабжающей организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью срока не более 12 месяцев, а на однофазных счетчиках – с давностью не более 2 лет.

Государственную поверку счетчика проводят один раз в 16 лет.

Инструменты, приспособления, приборы

При устройстве электропроводок применяют различный инструмент в соответствии с выполняемым видом работ.

При монтаже электроустановочных изделий и проводок применяют слесарно-монтажный инструмент: плоскогубцы, круглогубцы, бокорезы (диагональные кусачки), набор различных отверток, клещи для снятия изоляции, ножницы для резки металла, керн, шило, нож, паяльник и т. д. Некоторые из вышеперечисленного приведены на рис. 27.

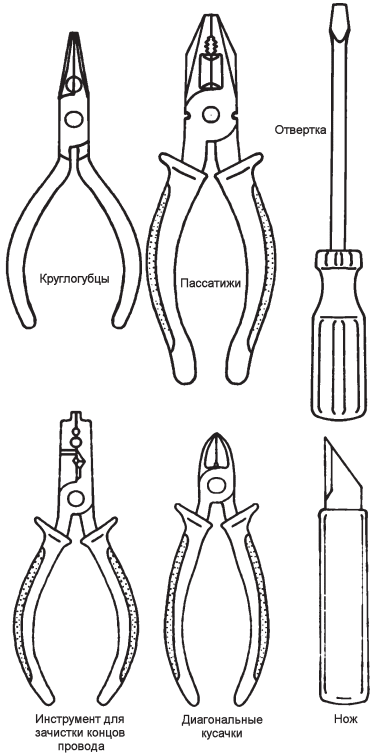

Рис. 27. Инструмент электромонтажника

При производстве строительных работ по прокладке электропроводок применяют молотки, кувалды, зубила, шлямбуры различных диаметров, буравы, электрические и ручные дрели, перфораторы, набор сверл с победитовыми напайками и т. д.

Для разметочных работ необходимо иметь отвесы, уровень, линейки, измерительные рулетки 5-10 м, шаблоны, циркуль, штангенциркуль и т. д.

При работах по соединению, ответвлению и оконцеванию проводов и кабелей используют клещи КУ-1, пресс-клещи ПК-1, ПК-2М, щетки из кордоленты, бензиновые паяльные лампы, паяльники и т. д.

Для проверки цепей при монтаже необходимо иметь специальные приборы.

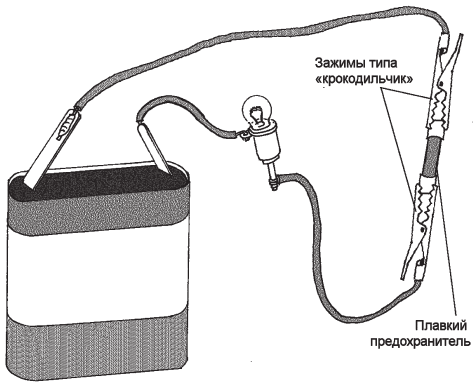

Простейшим является тестер электропроводности, состоящий из батарейки, электрической лампочки и двух проводов (рис. 28). Для проверки цепи тестер подключают к испытываемой цепи с помощью зажимов типа «крокодильчик». Если лампочка горит, значит цепь закорочена, если лампочка гаснет – цепь разорвана.

Рис. 28. Простейший тестер электропроводности

Для измерения сопротивления изоляции сети используют мегометры типа М-4100/4, рассчитанные на напряжение 400 В. Сопротивление заземляющих устройств проверяют прибором типа М416.

Для определения наличия напряжения в сети применяют указатели и индикаторы напряжения.

Однополюсные указатели напряжения УНН-1м, УНН-90, ИН-90, ИН-91 предназначены для проверки наличия напряжения и определения фазных проводов в электроустановках переменного тока при подключении электросчетчиков, выключателей, патронов электроламп, предохранителей и т. д.

Глава 2 Система электроснабжения садовоогородных товариществ, районов коттеджного и индивидуального жилищного строительства

В книге приведены основные требования к устройству и правильной эксплуатации электрохозяйства дачного и садово-огородного товарищества. Читатель получит возможность ознакомиться с конструкцией и технологией монтажа электропроводок в дачном домике, с основными правилами обращения с электропроводкой и электрифицированными механизмами и приспособлениями.

Преимущества электрической энергии перед другими видами энергии заключаются в простоте и экономичности ее передачи на большие расстояния, легкой делимости между потребителями разной мощности, высоком уровне гигиенических условий. Электрическую энергию легко превратить в механическую энергию движения, в тепловую энергию с регулированием температуры в широких пределах, в видимое и невидимое излучение, в электромагнитные колебания, которые используются не только для передачи информации на расстояние, но и для воздействия на биологический объект, при сушке, обогреве и т. д. Электрическая энергия широко применяется в дачном и садово-огородном хозяйстве не только для освещения и обогрева помещений, но и для электропривода различных механизмов и приспособлений для обработки почвы (электроплуги, фрезы, мотыги, культиваторы и т. д.), для обогрева почвы в парниках и теплицах.

Электрическая энергия вырабатывается на электростанциях, расположенных, как правило, у источников первичной энергии. Электростанции связаны между собой и с потребителями электрическими сетями, которые объединяют их в централизованно управляемые энергетические системы (энергосистемы). Нагрузку на электростанции распределяют так, чтобы получить наиболее дешевую электроэнергию. Например, если запас воды на гидравлической станции (ГЭС) большой, то ее нагружают на полную мощность, а тепловую (ТЭС) разгружают, экономя топливо. Или же за счет ТЭС удовлетворяют постоянную (базисную) нагрузку в течение суток, а ГЭС включают в часы, когда нагрузка возрастает.
