Благодаря энергосистемам не только повышается экономичность электроснабжения, но и значительно увеличивается его надежность, возрастает общая полезная выработка электроэнергии и т. д.

Электрические сети

1. Электрическая система – это часть энергосистемы, объединяющая генераторы, распределительные устройства, трасформаторные подстанции, электрические линии и токоприемники электрической энергии.

2. Электрической сетью называют часть электрической системы, в которую входят трансформаторные подстанции и линии различных напряжений. Электрические сети по назначению делят на распределительные и питающие.

Питающей называют электрическую сеть, по которой электроэнергию подводят к распределительным пунктам или районным трансформаторным подстанциям.

На рис. 29 представлена схема передачи электрической энергии от источника (электростанции) до потребителя. На электростанциях устанавливают генераторы переменного тока напряжением от 3,15 до 24 кВ, в зависимости от их мощности. При передаче электроэнергии на большие расстояния в целях уменьшения потерь и экономии материалов электропроводов генераторное напряжение в трансформаторах повышают.

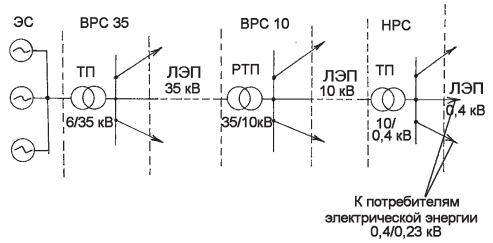

Рис. 29. Схема подачи электрической энергии от источника до потребителя: ЭС – электростанция; ТП – потребительская трансформаторная подстанция 10/0,4 кВ; РТП – районная трансформаторная подстанция 35/10 кВ; ВРС35, ВРС10 – вспомогательная распределительная сеть напряжением 35 и 10 кВ; НРС – низковольтная потребительская распределительная сеть напряжением 0,4/0,23 кВ; ЛЭП – линия электропередачи 35, 10, 0,4 кВ

Ниже приведены значения стандартных высоких напряжений и даны сугубо ориентировочные сведения о том, на какие расстояния и при каких мощностях целесообразно передавать электроэнергию на данном напряжении с наименьшими потерями.

На рис. 29 повышающий трансформатор 6/35 кВ преобразует напряжение с 6 кВ до 35 кВ. По линии электропередачи (ЛЭП) электроэнергия передается с наименьшими потерями на районные трансформаторные подстанции РТП и трансформируется до напряжения 10 кВ. По линиям электропередач электроэнергия подается на трансформаторные подстанции ТП, обеспечивающие электроэнергией населенные пункты, дачные поселки, районы индивидуальной застройки, отдельных потребителей электроэнергии и т. п.

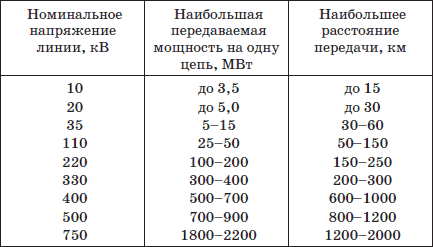

Таблица 17. Напряжения, передаваемая мощность и расстояния передачи электрической энергии

По распределительной сети напряжением 0,4/0,23 кВ (НРС) электрическая энергия распределяется непосредственно к потребителям (дачным домикам, жилым домам, садовым участкам, коттеджам и т. д.).

Потребительские трансформаторные подстанции

Мощность и число трансформаторов понижающей потребительской подстанции выбирают по расчетной мощности на шинах низшего напряжения с учетом перегрузочной способности трансформаторов и требований по обеспечению необходимой степени надежности электроснабжения потребителей.

Расчет электрических нагрузок в сетях 0,38 кВ производится путем суммирования расчетных нагрузок на вводах всех потребителей с учетом коэффициентов одновременности.

Коэффициенты одновременности для суммирования электрических нагрузок в сетях 0,38 кВ приведены в табл. 17.

Расчетную мощность участка линии при суммировании с учетом коэффициента одновременности определяют по формуле:

Pq=k_o Pq_i;

Pb=k_o Pb_i;

где Pq; Pb – расчетные дневная и вечерняя нагрузки на участке линии или на шинах ТП, кВт; k_o – коэффициент одновременности (по табл. 18); Pq_i, Pb_i – дневная и вечерняя нагрузки на вводе i-го потребителя или i-го элемента сети, кВт.

В небольших и средних сельских населенных пунктах, а также садово-огородных товариществах, в дачных поселках и т. д. с преобладающей коммунальнобытовой нагрузкой устанавливают одну или две трансформаторные подстанции ТП 10/0,4 кВ с трасформаторами мощностью до 63 и реже 100 кВА.

Площадку для строительства ТП нужно выбирать на незаселенной местности, незатопляемой паводковыми водами, в центре нагрузок или вблизи от него. Площадка должна иметь по возможности инженерногеологические условия, допускающие строительство без устройства дорогостоящих заземлений и фундаментов под оборудование и не вызывать большого объема планировочных работ.

Выбор типа подстанции. При выборе типа подстанции предпочтение следует отдавать подстанциям типа КТП (комплектные трансформаторные подстанции) заводского изготовления.

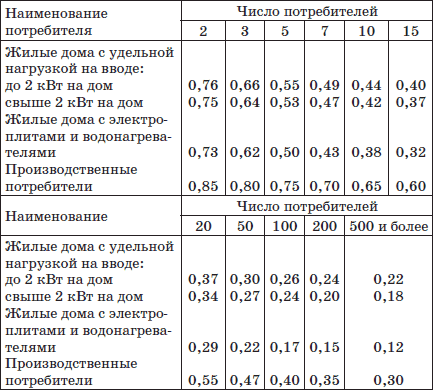

Таблица 18. Коэффициенты одновременности для суммирования электрических нагрузок в сетях 0,38 кВ

На рис. 18 показано присоединение КТП мощностью до 160 кВА к воздушным линиям 10 кВ и 0,4 кВ. КТП установлено на двух железобетонных фундаментах-столбах на высоте 1,8 м над уровнем земли. Разъединитель с приводом устанавливают на концевой опоре ВЛ 10 (6) кВ, что обеспечивает при отключенном разъединителе безопасность работ в любой точке подстанции.

Электрическая схема КТП изображена на рис. 31. Для защиты отходящих линий от междуфазных и однофазных коротких замыканий применяют устройства ЗТИ-0,4 УЗ. Уличное освещение выполнено централизованным с автоматическим или дистанционным управлением. Следует отметить, что схемы электрических соединений сельских потребительских подстанций независимо от конструктивного исполнения принципиально не отличаются одна от другой.

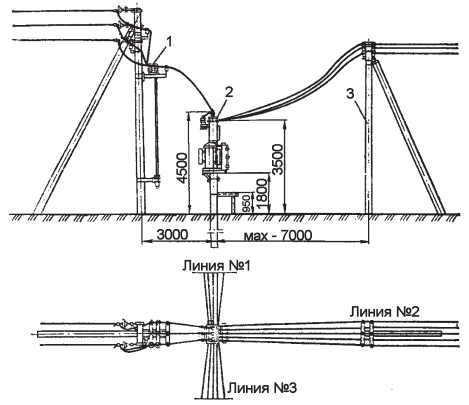

Рис. 30. Схема присоединения ВЛ 10(6) и 0,38 кВ в комплектной трансформаторной подстанции 10/0,4 кВ: 1 – разъединитель; 2 – КТП; 3 – концевая опора ВЛ 380

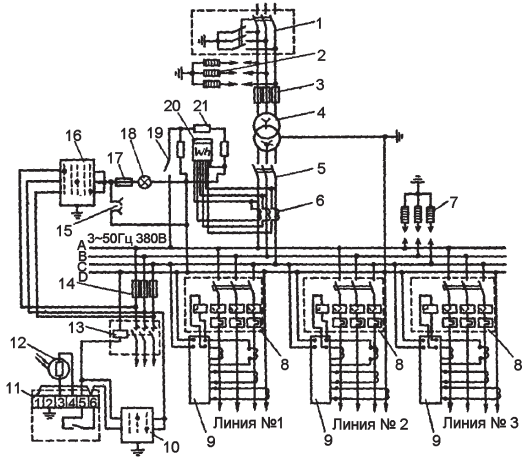

Рис. 31. Электрическая схема КТП мощностью 63, 100 и 160 кВ.А с защитой ЗТИ-0,4 УЗ: 1 – разъединитель РЛНД; 2,7 – разрядники РВО-10 и РВН-1У1; 3 – предохранитель ПК-10; 4 – трансформатор ТМ-10/0,4 кВ; 5 – рубильник Р-32УЗ; 6 – трансформатор тока ТК-20УЗ; 8 – автоматические выключатели АЕ-2058-32; 9 – защитные приставки ЗТИ-0,4УЗ; 10 – переключатель ПК 10-1-2-П; 11 – фотореле ФР-2; 12 – фоторезистор ФСК-Г1; 13 – маг нитный пускатель ПМЕ-211; 14,17 – предохранители Е-27, П-25/3 80УЗ; 15 – штепсельная розетка; 16 – переключатель ПМОФ-45; 18 – лампа накаливания НВ27; 19 – выключатель на 6 А; 20 – счетчик САЧУ-И672М; 21 – резистор ПЭ-75
