Установка «КУБОСТ 1-АО» (рис. 55) предназначена для глубокой очистки хозяйственно-фекальных сточных вод с использованием аэробного процесса в тех же условиях, что и в установке «КУБОСТ 1 – БИО».

Установка состоит из двух металлических емкостей, соединенных трубопроводами.

Первая емкость – базовая модель («КУБОСТ 1») очищает хозяйственно-фекальные стоки на 50–60 % и осветляет их. Далее осветленная сточная вода поступает в аэротенк-отстойник, в котором в две ступени происходит биологическая очистка сточной воды с помощью активного ила. Смешивание сточной воды с активным илом и насыщение этой смеси кислородом воздуха осуществляются с помощью воздуходувки. При необходимости очищенная вода обеззараживается с помощью эффективных хлорных таблеток. Очищенная вода (степень очистки составляет 95–99 %) самотеком может отводиться в водоем, овраг, придорожную канаву и т. п.

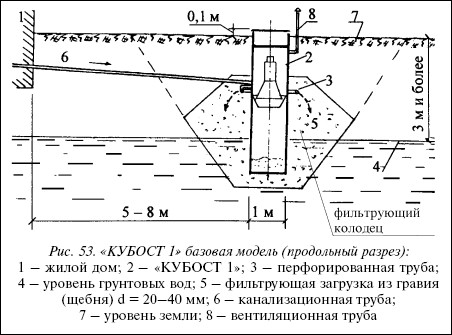

Рис. 53. «КУБОСТ 1» базовая модель (продольный разрез):

1 – жилой дом; 2 – «КУБОСТ 1»; 3 – перфорированная труба; 4 – уровень грунтовых вод; 5 – фильтрующая загрузка из гравия (щебня) d = 20–40 мм; 6 – канализационная труба; 7 – уровень земли; 8 – вентиляционная труба

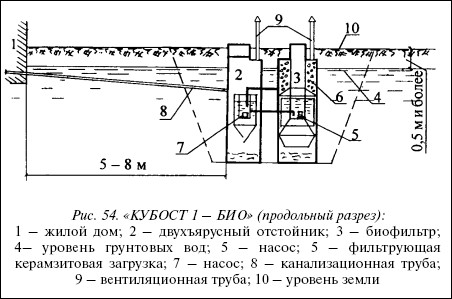

Рис. 54. «КУБОСТ 1 – БИО» (продольный разрез):

1 – жилой дом; 2 – двухъярусный отстойник; 3 – биофильтр; 4– уровень грунтовых вод; 5 – насос; 5 – фильтрующая керамзитовая загрузка; 7 – насос; 8 – канализационная труба; 9 – вентиляционная труба; 10 – уровень земли

Откачка отстоя из емкостей производится, как правило, через 2 года эксплуатации специальными автомашинами. Через установку «КУБОСТ», так же как и через установку «Осина», не рекомендуется сбрасывать условно чистые воды (от бассейна, от промывки фильтров и т. п.), они должны иметь собственный выпуск. Установки серии «КУБОСТ 1» компактны, просты в эксплуатации, а надежная антикоррозионная защита металлических емкостей обеспечивает их длительную эксплуатацию. Канализационная труба от жилого дома укладывается на глубине 1,2–1,5 м от поверхности земли с уклоном в сторону установки. Фирма «КУБОСТ» продолжает работу по совершенствованию уже разработанных модификаций. Например, для песчаных грунтов и уровня грунтовых вод 1,5 м и более от поверхности земли разработана установка «КУБОСТ 1 – ПФГ» с фильтром накопителем.

На заметку

На установку серии «КУБОСТ 1» выдано гигиеническое заключение № 50.99.05.485.П.15225. 11.9. Фирма «КУБОСТ» – автор разработки выполняет весь комплекс работ по привязке на местности, изготовлению, монтажу, сервисному обслуживанию в гарантийный и постгарантийный период.

Дворовая уборная с выгребом

Дворовую уборную с выгребом следует размещать не ближе 10 м от дома при максимально возможном отдалении от колодцев, скважин и других источников питьевого водоснабжения.

Совет

Выгреб может быть изготовлен из тех же материалов, что и септик, причем особое внимание следует уделять его герметичности. На части перекрытия выгреба, свободной от туалетной будки, должно быть предусмотрено отверстие диаметром 700 мм для очистки выгреба.

Выгреб засыпают сверху слоем шлака высотой 100–200 мм, перекрытым рулонной гидроизоляцией, защищенной слоем грунта 200–300 мм. Отверстие перекрывают утепленным люком. Выгреб чистят по мере его заполнения с применением ассенизационной машины с последующим вывозом фекалий на очистку и утилизацию.

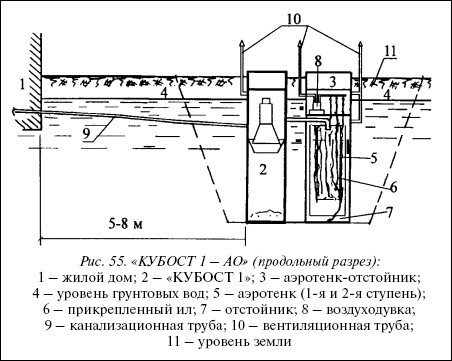

Рис. 55. «КУБОСТ 1 – АО» (продольный разрез):

1 – жилой дом; 2 – «КУБОСТ 1»; 3 – аэротенк-отстойник; 4 – уровень грунтовых вод; 5 – аэротенк (1-я и 2-я ступень); 6 – прикрепленный ил; 7 – отстойник; 8 – воздуходувка; 9 – канализационная труба; 10 – вентиляционная труба; 11 – уровень земли

Пудр-клозет

Пудр-клозет может располагаться как в дворовой постройке, так и в специально выделенном помещении в доме.

Для приема фекалий в пудр-клозете используют располагаемые под сидением металлический бачок или ведро. После пользования клозетом фекалии сразу засыпают мелкоизмельченным сухим торфом, опилками, золой или сухой землей, которые хранятся в специальном ящике. В задней стенке под сидением предусматривают люк с откидной крышкой для удаления бачка или ведра. Периодически по мере заполнения бачок или ведро опорожняют в компостную кучу.

Из пространства под сидением предусматривают вытяжку с помощью вентиляционного стояка.

Пудр-клозет весьма прост в устройстве и гигиеничен в эксплуатации.

Люфт-клозет

Люфт-клозет представляет собой отапливаемую внутридомовую уборную, оборудованную сиденьем с приемной воронкой и сточной (фановой) трубой, и выгреб, снабженный вытяжкой вентиляцией (люфтканалом) с побуждением.

Побудительная тяга в люфт-канале создается за счет подогрева содержащегося в нем столба воздуха проложенной рядом с ним дымоходной трубой от кухонной плиты или другого источника тепла. Она препятствует распространению запахов. Для работы тяги в летний сезон в нижней части дымохода устанавливают небольшой нагревательный прибор (например, электролампу мощностью 15 Вт).

Совет

Люфт-клозет должен примыкать к северной наружной стене дома и иметь окно с форточкой. Приемная воронка высотой 45 см должна быть эмалированной, фаянсовой, керамической или гладко оструганной деревянной, окрашенной эмалевой краской. Сточную (фановую) трубу применяют чугунную, асбестоцементную или керамическую, причем конец ее опускают на 250–300 мм ниже вентиляционного отверстия люфт-канала. Трубу герметично заделывают в перекрытии выгреба.

Для водонепроницаемости стенок выгреба его изнутри штукатурят цементным раствором, а снаружи устраивают замок из мятой глины слоем до 400 мм. Перекрытие выгреба укрепляют грунтовой засыпкой высотой 700–800 мм. В наружной части перекрытия выгреба устанавливают утепленный люк.

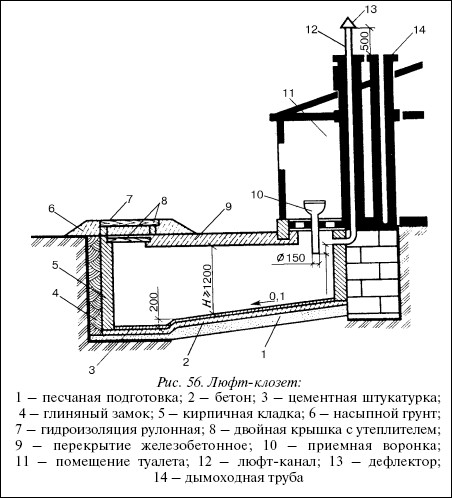

Рис. 56. Люфт-клозет:

1 – песчаная подготовка; 2 – бетон; 3 – цементная штукатурка; 4 – глиняный замок; 5 – кирпичная кладка; 6 – насыпной грунт; 7 – гидроизоляция рулонная; 8 – двойная крышка с утеплителем; 9 – перекрытие железобетонное; 10 – приемная воронка; 11 – помещение туалета; 12 – люфт-канал; 13 – дефлектор; 14 – дымоходная труба

Люфт-канал предусматривают сечением 150x 150 мм. При необходимости устройства отвода в плане для приближения люфт-канала к дымоходу он должен устраиваться с уклоном к выгребу. Верх люфт-канала выводят на 0,5 м выше дымохода и прикрывают флюгаркой.

Биотуалет

Биотуалет представляет собой заводское изделие и служит для обработки фекалий.

На заметку

Биотуалет рассчитан на обработку фекалий в жилом доме на 3–5 человек. В нем за счет подогрева, искусственного перемешивания и вентиляции происходит ускоренное разложение фекалий с превращением их в компост.

Биотуалет включает в себя стульчик с крышкой, камеру биоразложения, оборудованную ручным устройством для перемешивания (после пользования биотуалетом следует повернуть рукоятку устройства 2–3 раза) и нагревательным элементом с термостатическим регулированием температуры, камеру пастеризации, оборудованную нагревательным элементом и имеющую ящик для компоста, а также вентиляционный стояк с вентилятором. Избыток компоста, образующегося из фекалий, пересыпается в выдвижной ящик, из которого он периодически удаляется.
