Бачок наполняется водой через золотник 6 и наливную трубу 26. Поднятие винипластового поплавка 15 до заданного уровня прекращает поступление воды в бачок. Поплавок сделан в виде опрокинутого полушария.

Фаянсовые бачки не имеют сифонов. Поступление в них воды происходит через трубку 1, поплавковый клапан 3 и наливную трубку 2. Смыв производят нажимом на рычаг 4 «груши» 7, при этом последняя поднимается и вода начинает вытекать в смывную трубу. Резиновая «груша» 7 обладает плавучестью и не опустится в седло 8, пока из бачка не вытечет вся вода (рис. 61).

Внимание

Фаянсовые унитазы с нижним выпуском устанавливают следующим образом: сначала смазывают суриком выпускной патрубок и обертывают его несколькими витками смоляной пряди; прядь тоже густо смазывают суриком. Для того, чтобы прядь не попала в отводную канализационную трубу или фасонную часть, где она могла бы вызывать засоры, ее не доводят до нижнего края патрубка.

Подготовленный таким образом выпускной патрубок осторожно вставляют в раструб отводной трубы или фасонной части (отвода, тройника), выведенный заподлицо с полом. Выверив положение унитаза, прикрепляют его к полу (если он деревянный) четырьмя шурупами с подложенными под их головки кожаными или резиновыми прокладками и металлическими шайбами.

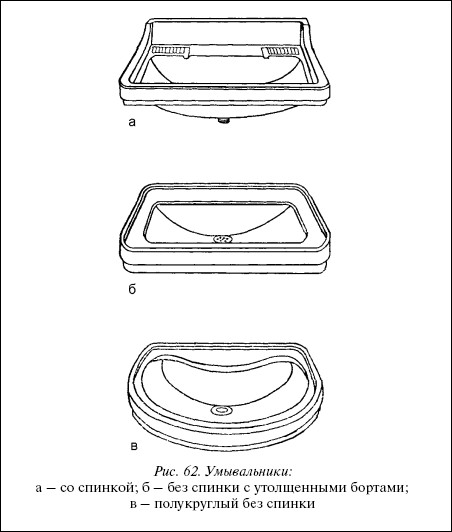

Рис. 62. Умывальники:

а – со спинкой; б – без спинки с утолщенными бортами; в – полукруглый без спинки

При установке унитазов на плиточных или цементных полах, заделывают в полы деревянные доски – тафты, имеющие такую же форму, как и основание унитаза. Для унитазов с нижним выпуском тафты должно быть отверстие (вырез) под выпускной патрубок унитаза, для унитазов с угловым выпуском делают тафты без выреза. Унитаз крепят к тафте шурупами с кожаными или резиновыми прокладками.

Высокорасположенные бачки устанавливают на высоте 1 м 80 см от пола на двух кронштейнах, прикрепляемых к стене шурупами, или на двух костылях. Бачки располагают горизонтально так, чтобы ось их выпускного патрубка соответствовала оси унитаза.

На заметку

Бачки соединяют с унитазом посредством смывных труб диаметром 1 1/4”. К выпускному отверстию посредством бачка смывную трубу присоединяют при помощи муфты и контргайки. Присоединение этой трубы к унитазу производится ниже описанным способом.

На конец трубы, смазанный суриком, наматывают льняную прядь, тоже смазанную суриком, и надевают на этот конец специальную резиновую муфту, которую закрепляют хомутом. Вставив трубу в предварительно смазанный суриком раструб смывного патрубка унитаза, надевают на патрубок резиновую муфту ее раструбной частью и закрепляют хомутом.

Рис. 62. Умывальники:

а – со спинкой; б – без спинки с утолщенными бортами; в – полукруглый без спинки

Смывную трубу, располагаемую вертикально, прикрепляют к стене хомутиком на высоте 850–1000 мм от пола.

При установке бачков, непосредственно соединенных с унитазом, смывные трубы не требуются.

Подключение смывных бачков к водопровод-ным подводкам диаметром ¹/₂” осуществляется через вентиль.

Умывальники

Наиболее широко применяются умывальники со спинкой, размеры которых 600x450 мм или 500x450 мм. На горизонтальной панели умывальника оформлены две мыльницы. В панели внизу имеются три гнезда, закрытые с лицевой стороны тонкой пленкой керамики.

При установке арматуры пленку пробивают, превращая гнезда в отверстия. В зависимости от выбранного типа смесителя пробивают в панели одно, два или все три отверстия. В чаше умывальника имеется также выпускное отверстие. На рис. 62 показаны прямоугольный умывальник с утолщенными бортами и умывальник полукруглой формы, представляющие собой красивые и удобные приборы. На панелях умывальников нет загрязняющих их мыльниц: они заменяются керамическими или металлическими настенными мыльницами. В полых бортах умывальников размещают чугунные кронштейны для установки умывальников на стене. Смесители в этом случае устанавливаются на стене.

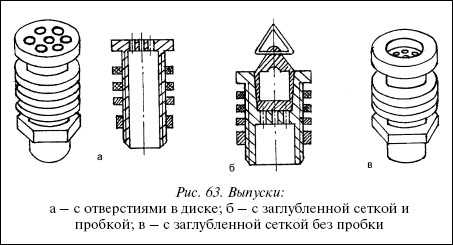

Выпуски для умывальников изготавливают нескольких типов: с отверстиями в диске, с крестовиной или заглубленной сеткой (последние могут быть с пробкой или без пробки.).

Внимание

Для умывальников применяют различные сифоны: двухоборотные хромированные из цветных металлов, двухоборотные чугунные и бутылочные пластмассовые. Бутылочные сифоны бывают двух типов – с выпуском в бок и выпуском вниз; однако внутреннее устройство сифонов обоих типов одинаково.

В корпус 1 сифона вставлена труба 2 с соединительной гайкой 3 вверху, закрепленная при помощи соединительной гайки 5 и резинового кольца 4. Положение трубы внутри корпуса можно изменить гайкой стаканчика 7, а к боковому отростку привернута труба 6, соединяющая сифон с канализационным трубопроводом.

Бутылочный сифон удобен как при монтаже, так и в эксплуатации, поскольку он допускает перемещение трубы 2 при соединении с выпуском умывальника. Кроме того, сифоны легко очищаются, достаточно отсоединить стаканчик 7 (рис. 64).

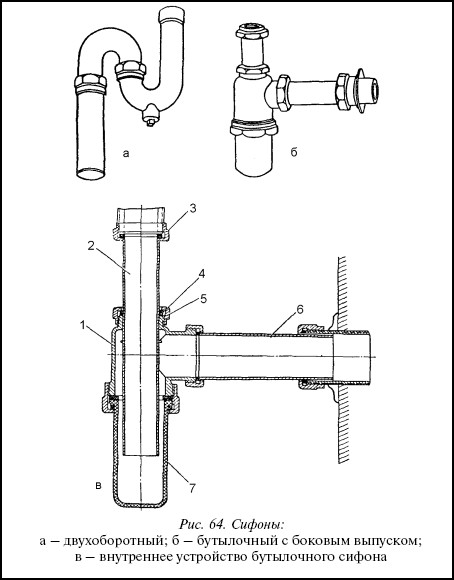

Рис. 64. Сифоны:

а – двухоборотный; б – бутылочный с боковым выпуском; в – внутреннее устройство бутылочного сифона

Умывальники устанавливают на высоте 0,8 м от пола. Умывальники опираются на кронштейны, прикрепляемые к стене шурупами, и соединяются с сифонами. Соединение осуществляется посредством выпуска, вставляемого в выпускное отверстие умывальника и поджимаемого снизу гайкой. Для того, чтобы при затяжке гайки умывальник не раскололся, между его дном и верхним кольцом выпуска, а также между низом умывальника и гайкой устанавливают резиновые прокладки.

Выпуск соединяют с сифоном или сифономревизией патрубком: вверху – при помощи муфты, а внизу – разбортовыванием конца патрубка, вставляемого в ревизию, и навертыванием смоляной пряди с суриковой замазкой.

Совет

Для умывальников, как правило, полагаются туалетные краны, которые укрепляют непосредственно перед умывальником на стене. Допускается установка стеновых смесителей.

Ванны и душевые установки

Для бытовых нужд применяют чугунные или стальные эмалированные ванны прямобортные и полукруглые. Керамические ванны применяются для лечебных процедур, связанных с применением агрессивных сред.
